3.5

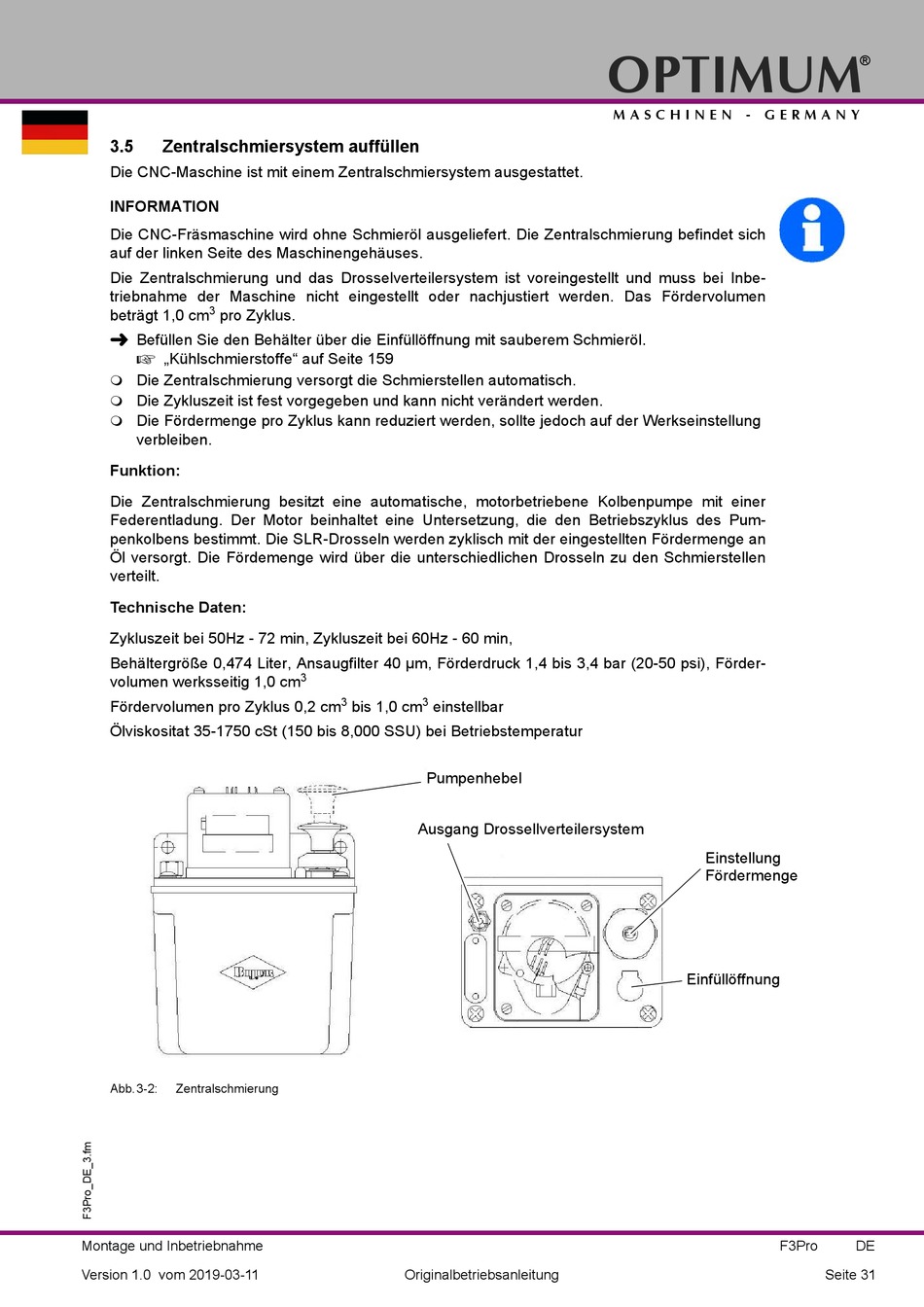

Zentralschmiersystem auffüllen
Die CNC-Maschine ist mit einem Zentralschmiersystem ausgestattet.
INFORMATION
Die CNC-Fräsmaschine wird ohne Schmieröl ausgeliefert. Die Zentralschmierung befindet sich
auf der linken Seite des Maschinengehäuses.
Die Zentralschmierung und das Drosselverteilersystem ist voreingestellt und muss bei Inbe-
triebnahme der Maschine nicht eingestellt oder nachjustiert werden. Das Fördervolumen
3
beträgt 1,0 cm
pro Zyklus.
Befüllen Sie den Behälter über die Einfüllöffnung mit sauberem Schmieröl.
„Kühlschmierstoffe" auf Seite 159
Die Zentralschmierung versorgt die Schmierstellen automatisch.
Die Zykluszeit ist fest vorgegeben und kann nicht verändert werden.
Die Fördermenge pro Zyklus kann reduziert werden, sollte jedoch auf der Werkseinstellung
verbleiben.
Funktion:
Die Zentralschmierung besitzt eine automatische, motorbetriebene Kolbenpumpe mit einer
Federentladung. Der Motor beinhaltet eine Untersetzung, die den Betriebszyklus des Pum-
penkolbens bestimmt. Die SLR-Drosseln werden zyklisch mit der eingestellten Fördermenge an
Öl versorgt. Die Fördemenge wird über die unterschiedlichen Drosseln zu den Schmierstellen
verteilt.
Technische Daten:
Zykluszeit bei 50Hz - 72 min, Zykluszeit bei 60Hz - 60 min,
Behältergröße 0,474 Liter, Ansaugfilter 40 μm, Förderdruck 1,4 bis 3,4 bar (20-50 psi), Förder-
volumen werksseitig 1,0 cm
Fördervolumen pro Zyklus 0,2 cm
Ölviskositat 35-1750 cSt (150 bis 8,000 SSU) bei Betriebstemperatur
Abb.3-2:
Zentralschmierung
Montage und Inbetriebnahme
Version 1.0 vom 2019-03-11
3
3
3
bis 1,0 cm
einstellbar
Pumpenhebel
Ausgang Drossellverteilersystem
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Einstellung
Fördermenge
Einfüllöffnung
F3Pro
®
DE
Seite 31
