Kurzanleitung 808D Fräsen
ABLAUF
M/H-
Funktion
Die M-Funktion führt Schalthandlungen, wie "Kühlmittel EIN/AUS" durch. Verschiedene
M-Funktionen mit einer fest vorgegebenen Funktion sind bereits durch den CNC
Hersteller festgelegt. Noch nicht zugeordnete M-Funktionen sind für den
Werkzeugmaschinenherstellers reserviert.
H-Funktionen, und die Bedeutung der Werte für eine bestimmte H-Funktion wird durch
den Maschinenhersteller definiert.
M-Codes und H-Funktionen erstellt von der OEM sollten vom Hersteller der
Werkzeugmaschine gesichert werden.
Spezifische M
Erklärung
Funktion
M0
programmierter Halt
M1
programmierter Halt mit
Bedingungen
M2
Programmende
M30
Programm beenden und
zurück zum Anfang
M17
Programmende
Unterprogramm
M3 / M4 / M5
Spindel Rechtslauf /
Linkslauf / Spindelhalt
808D ADVANCED
Zusätzliche Informationen Teil 2
Spezifische M
Erklärung
Funktion
M6
Werkzeugwechsel
M7 / M8
Kühlmittel an
M9
Kühlmittel aus
M40
automatische
Getriebestufenschaltung
M41~M45
Spindel Getriebestufe
wechseln
Unter-
programm
Häufig verwendete Bearbeitungsabläufe, z.B. bestimmte Konturformen, können in
Unterprogrammen gespeichert werden. Diese Unterprogramme werden an den
entsprechenden Stellen im Hauptprogramm aufgerufen und dann ausgeführt.

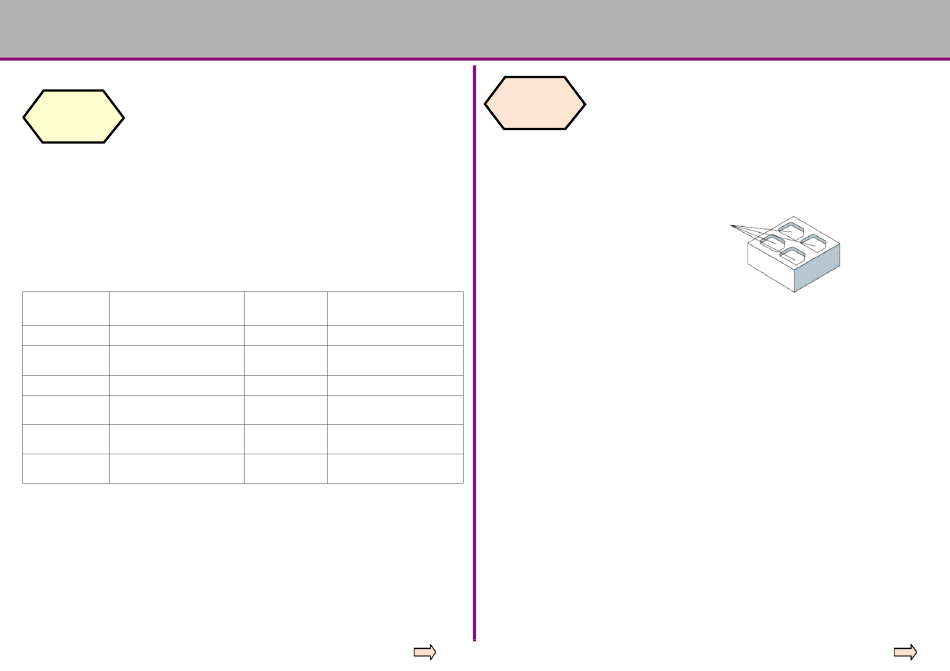

Unterprogramm für die Positionen der vier
Taschen.
Beispiel
Der Aufbau eines Unterprogramms ist
identisch mit dem des Hauptprogramms, jedoch beinhaltet ein Unterprogramm M17 am
Ende des Programms im letzten Satz des Programmablaufs. Dies bedeutet eine
Rückkehr zur Programm Ebene, an die Stelle an der das Unterprogramm aufgerufen
wurde.
Um das Unterprogramm aus weiteren vorhandenen Unterprogrammen auswählen zu
können, sollte es einen eindeutigen Namen erhalten. Bei der Programmerstellung kann
der Name frei gewählt werden.
Jedoch sind folgende Regeln zu beachten:
Der Name kann Buchstaben, Zahlen und Unterstriche enthalten und muss zwischen 2
und 8 Zeichen lang sein.
Beispiel: LRAHMEN7
Seite 125
Programmier- und Bedienverfahren — Fräsen
OPTIMUM
M A S C H I N E N - G E R M A N Y
