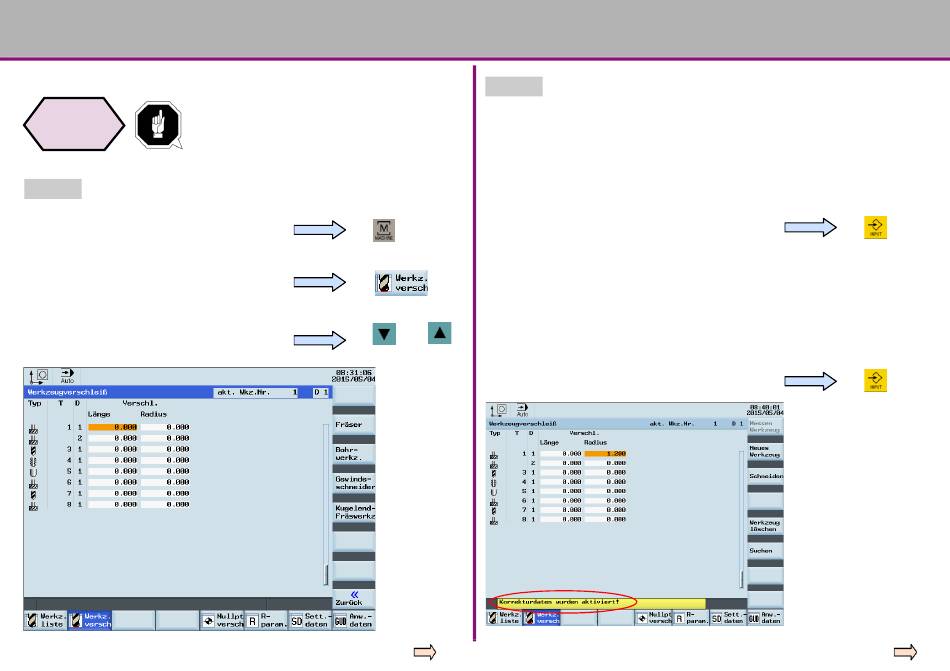

Optimum OPTimill F 3Pro Betriebsanleitung Seite 110

Kurzanleitung 808D Fräsen
ABLAUF
Benutzer
Werkzeug-
Die Werkzeugverschleißkompensation muss die
verschleiß
Schnittstelle
Korrekturrichtung eindeutig erkennen können!
Schritt 1
Drücken Sie die "Maschinen" Taste auf der PPU.
Drücken Sie die Taste "Auto" auf dem MCP.
Verwenden Sie die Richtungstasten um die
erforderlichen Werkzeuge und deren Kanten
808D ADVANCED
auszuwählen.
Maschinenteile
Schritt 2
Stellen Sie den Werkzeuglängen Verschleißparameter der Achse X in "Länge X" ein.
Das Vorzeichen bestimmt die Richtung der Verschleißkompensation.
Stellen Sie den Werkzeuglängen Verschleißparameter der Achse Z in "Länge" ein. Das
Vorzeichen bestimmt die Richtung der Verschleißkompensation.
Positiver Wert: Fährt das Werkzeug vom Werkstück weg
Negativer Wert: Fährt das Werkzeug zum Werkstück hin
Drücken Sie auf "Input" auf der PPU, um die Korrektur
Stellen Sie den Werkzeugradius Verschleiß-Parameter bei "Radius" ein. Das
Vorzeichen bestimmt die Richtung der Verschleißkompensation.
Positiver Wert: Werkzeug ist weiter weg vom Werkstück (Radius ist größer als der
reale)
Negativer Wert: Werkzeug ist näher am Werkstück (Radius ist kleiner als der reale)
Oder
Drücken Sie auf "Input" auf der PPU, um die Korrektur
Seite 110
OPTIMUM
M A S C H I N E N - G E R M A N Y
zu aktivieren.
zu aktivieren.
Programmier- und Bedienverfahren — Fräsen
