Kurzanleitung 808D Fräsen
ABLAUF
Benutzer
Programm-
Schnittstelle
beispiel
Dies beschreibt und analysiert die additive Verschiebung, Koordinaten Drehung,
Skalierung der oben genannten Funktionen.
Bearbeiten der Sollmaß Zeichnung und deren Auswirkungen sind wie folgt:
In diesem Beispiel ist die
positive Richtung der XY-
Koordinatenachse anders als
bei der Bearbeitung einer Nut!
808D ADVANCED
Zusätzliche Informationen Teil 2

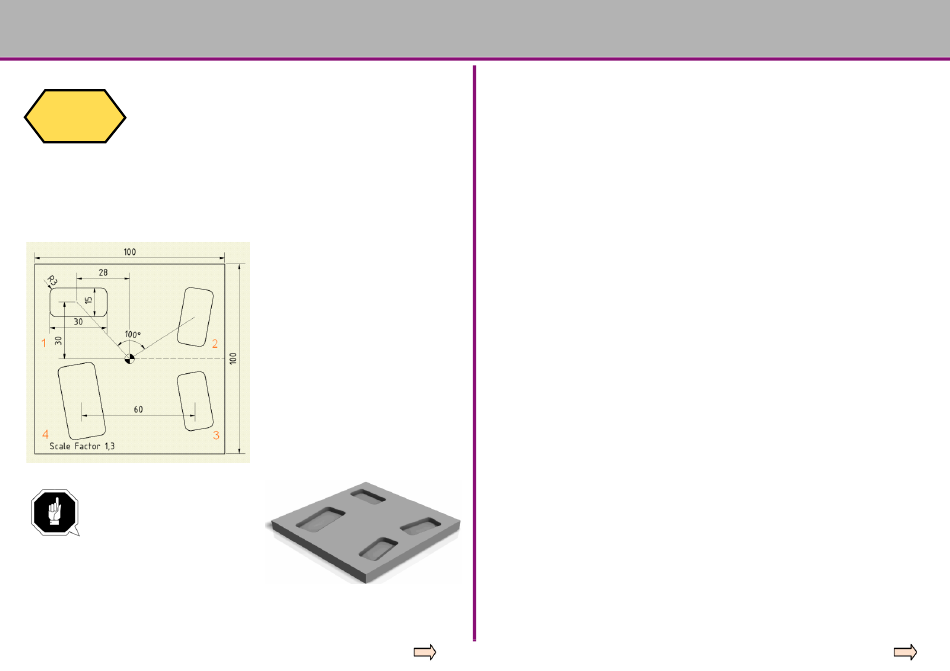

Zeichnung1 - original
Werkstückbearbeitung
Zeichnung2 - Koordinate dreht sich um
100º
Zeichnung3 - ① Zeichnung 2 entlang
der X-Achse Spiegel bildlich
② Koordinate dreht 20º
Zeichnung 4 — ① Zeichnung 3 bewegt
sich 60 in negative Richtung entlang der
Y Achse
② vergrößern 1,3 Mal in X und
Y
Richtung
N10
SUPA G00 Z300 D0
N15
SUPA G00 X0 Y0
N20
G17 T1 D1
N25
MSG ("Werkzeug 1 einwechseln")
N30
M5 M9 M00
N35
S5000 M3 G94 F300
N40
G00 X-28 Y 30
N45
G00 Z2
N50
LAB1:
N65
POCKET3( 50, 0, 2, -5, 30, 15, 3,
-28, 30, 0, 5, 0, 0, 300, 100, 0, 11, 5,
, , 5, 3, )
N70
LAB2:
N75
M01
N80
ROT RPL=-100
N85
REPEAT LAB1 LAB2 P1
N90
M01
N95
AMIRROR X=1
N100
AROT RPL=-20
N105
M01
N110
REPEAT LAB1 LAB2 P1
N115
AROT RPL=10
N120
ATRANS Y-60
N125
AROT RPL=-10
N130
ASCALE X1.3 Y1.3
N135
REPEAT LAB1 LAB2 P1
N140
M30
