Der Schrittmotor der Z-Achse sollte sich jetzt langsam drehen solange sich die Spindel dreht.
Ändern Sie die Drehrichtung der Spindel sollte sich der Schrittmotor nun anders herum drehen.
-> Jetzt rasten Sie die Schlossmutter ein!
Dreht die Spindel links herum sollte sich der Schlitten in Richtung des Futters bewegen. Tut sie
das nicht ist der Encoder falsch herum eingestellt.
Abhilfe: Wechseln Sie dann zu EINSTELLUNGEN –> SETUP ENCODER -> RICHT. UMKEHREN und
stellen Sie die Richtung dort um. Wenn der Schlitten danach in die richtige Richtung fährt funk-
tioniert die Anlage korrekt! Gratulation, Sie können jetzt vorsichtig mit höherer Drehzahl und
anderen Vorschüben experimentieren.
4. Encoder-Winkelwert überprüfen
Wechseln Sie mit den Tasten LINKS oder RECHTS in den Zyklus „WINKEL":
Die korrekte Funktion des Drehgeber, also des Encoders, kann auf einfache Weise getestet
werden:
1. Wechseln Sie in den Zyklus „Winkel"
2. Markieren Sie einen Punkt am Drehfutter und stellen Sie den Winkel an der Steuerung mit
P0 dort auf 0.
3. Lassen Sie nun die Spindel eine Weile laufen, mit mittlerer Drehzahl, max. 1000 U/min.
4. Stoppen Sie die Spindel und drehen Sie das Futter von Hand weiter in die Drehrichtung bis
auf die Markierung.
5. Hier muss die Steuerung jetzt annähernd 0° anzeigen.
Weicht es stark ab stimmt etwas nicht mit dem Encoder:

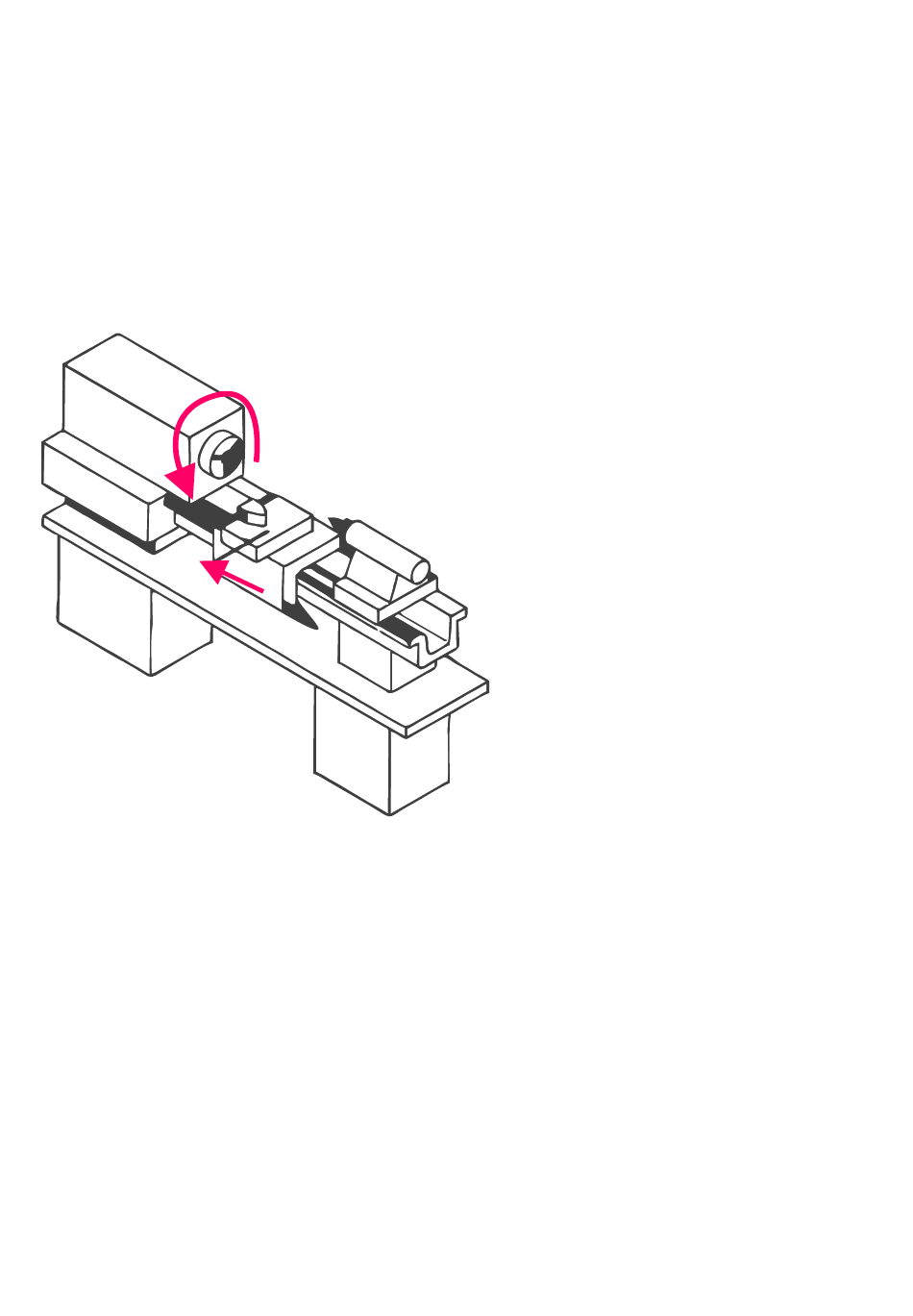

Wenn die Spindel links herum dreht muss der Schlitten in
Modus GETRIEBE L in Richtung des Futters fahren.
