PLANDREHEN

Dieser Modus dient der Abtragung von Material an der Stirnseite des Werkstücks

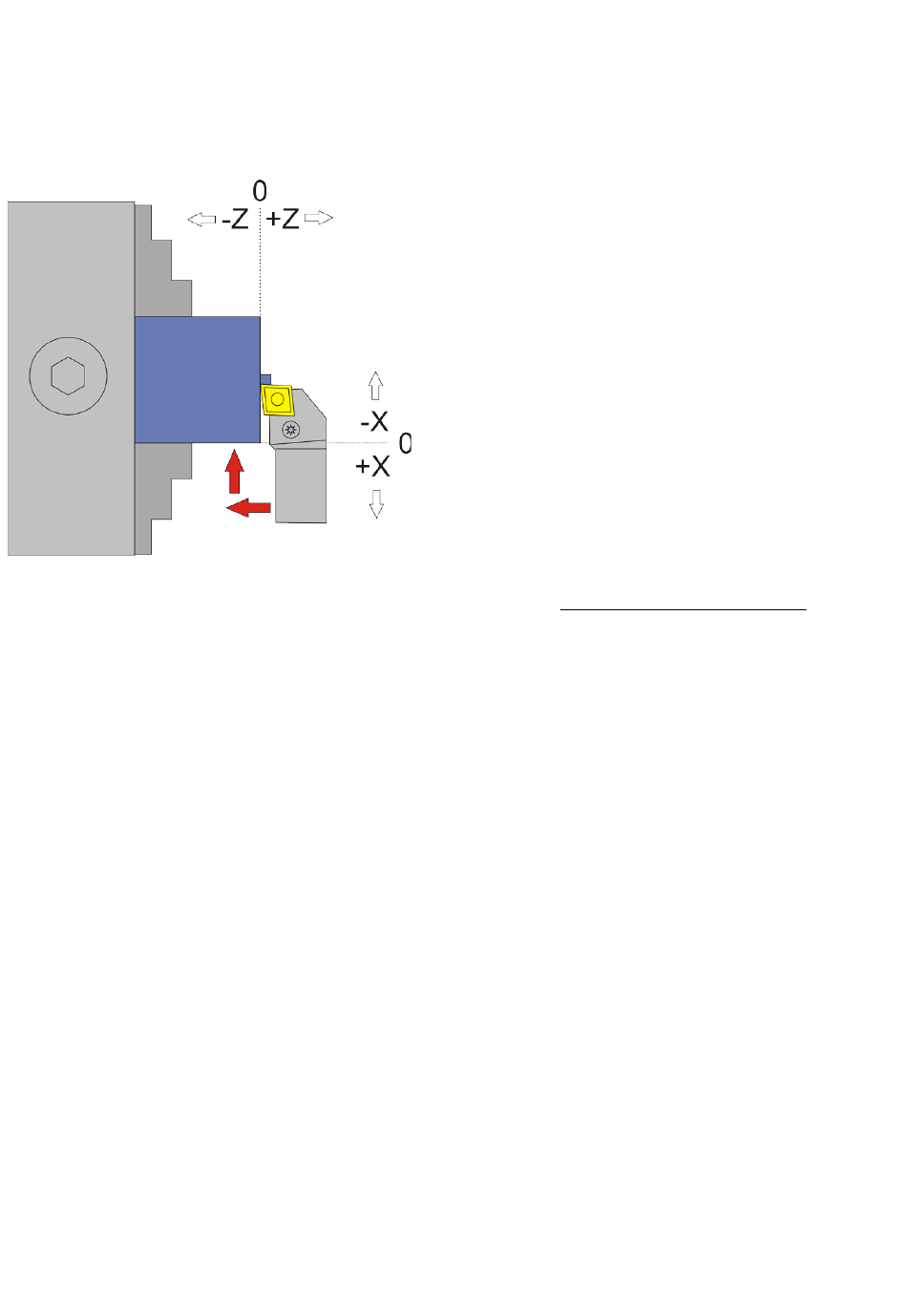

Vom Nullpunkt ausgehend fährt der Drehmeißel nach –Z, danach nach –X
ZP entspricht hier die Tiefe des Materials das abgenommen wird (ap), XP der Radius um den
das Werkstück kleiner wird (r).
ACHTUNG: -X ist IMMER in Abtragrichtung, in diesem Fall ist –X also vom Bediener weg. Fahren
Sie zum Nullsetzen der X-Achse immer auf das Werkstück zu und setzen dann auf 0, nur so ist
sichergestellt, dass das Umkehrspiel berücksichtigt wird.
Bewegte Achsen und Richtungen:
• X zum Futter hin (-X)
• Z zum Futter hin (-Z)
Notwendige Angaben:
• Vorschub F in mm/U
• XP: Länge der Bearbeitung in X-Richtung, muss null oder negativ sein
Optionale Angaben
• ZP: Materialabnahme in Z-Richtung, muss null oder negativ sein.
Wenn =0 wird nur in X-Richtung zugestellt
Wenn >0 steht vor Start des Vorgangs die Anzahl der Schnittdurchgänge zur Auswahl
Verfügbare Parameter im Parametermenü:
• Z Ap Schlicht – Tiefe des letzten Schlichtgangs in mm
• Schlicht Vorschub – Geschwindigkeit des Schlichtgangs, entweder prozentual zur eingestell-
ten Vorschubgeschwindigkeit, oder wenn weiter über 100% hinaus gedreht wird auch in
diskreten Werten in mm/Umdrehung. Der Schruppgang erfolgt dann mit der im Zyklus ein-
gestellten Vorschubgeschwindigkeit (F), der letzte Schlichtgang dann mit der hier im Para-
metermenü eingestellten Geschwindigkeit. Die Einstellung erlaubt ein schnelles Schruppen
mit F und anschließendes langsames Schlichten.
