Außendrehen in mehreren Durchgängen
Beispiel: Gewählt sind ZP= -40,00 und XP = -10,000
Es soll also 10mm Material abgetragen, auf einer Länge von 40 mm
Nach dem Starten der Spindel und Drücken von START berechnet die Steuerung zunächst die
Anzahl der notwendigen Durchgänge. Es werden dafür die in den Einstellungen eingestellten
Werte für Maximalen Schruppstärke (X Ap Schrupp) und Schlichtstärke (X Ap Schlicht) verwen-
det. Es werden also n Durchgänge mit max. Schruppstärke gefahren, der letzte Durchgang
dann mit Schlichtstärke. Grundsätzlich erfolgt immer der letzte Durchgang mit Schlichtzustel-
lung! Der in den Einstellungen eingestellte Wert der Schruppstärke (X Ap Schrupp) wird nicht
überschritten.
> In diesem Beispiel sind X Ap Schrupp auf 1,0mm und X Ap Schlicht auf 0,1mm gestellt.
Die Anzeige ist dann wie folgt:

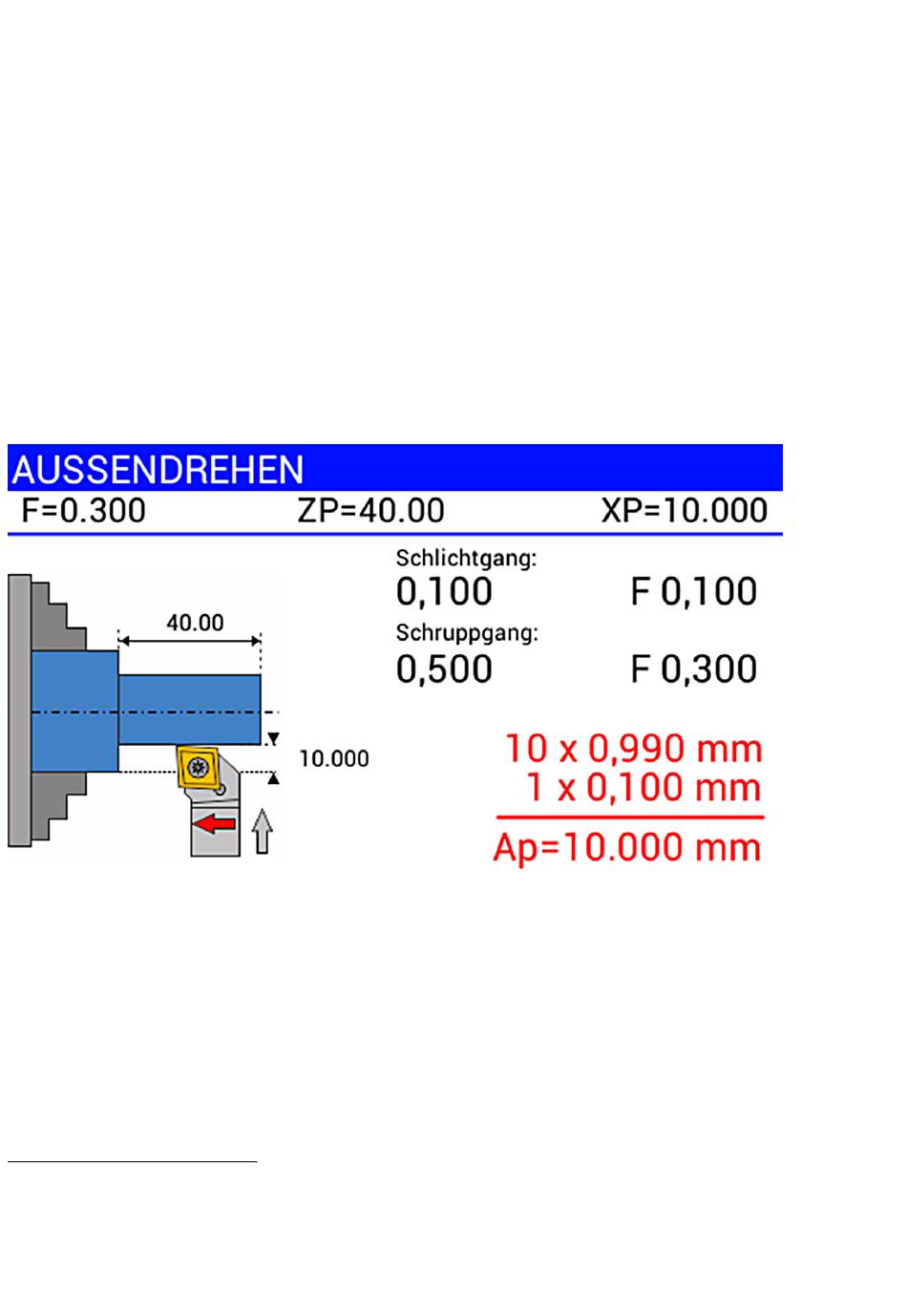

Was wird hier angezeigt?
In der oberen Leiste sehen Sie immer die Einstellwerte für F, ZP und XP.
Oben rechts dann die Tiefe und den Vorschub des Schlichtgangs. Dann folgt Tiefe und Vor-
schub des Schruppgangs.
In Rot wird eine Übersicht angestellt mit dem finalen Materialabtrag Ap. Hier sehen Sie immer
sofort wieviele Zustellungen gemacht werden, und wieviel Material insgesamt abgetragen wird.
Vorschub beim Schlichten:
Im Parametermenü zum Zyklus können Sie über „Schlichtvorschub" einstellen mit welchem
Vorschub der Schlichtgang durchgeführt werden kann, in diesem Beispiel steht das auf F0,100.
Für Schruppen wird immer F verwendet, für den letzten Schlichtgang können Sie somit wahlwei-
