Eingang 3: Z LIM
Der Eingang muss in den Einstellungen aktiviert werden!
Eingang für Grenztaster der Z-Achse. Sie können Potentialfreie Kontakte eines mechanischen
Grenztasters verwenden oder induktive Näherungsschalter (Siehe weiter unten)
Wenn der Eingang aktiviert wird schaltet die Steuerung in einen sicheren Zustand und beendet
laufende Zyklen bis eine Freigabe mit der STOP-Taste erteilt wurde.
Eingang 3: X LIM
Wie Z LIM, nur für die X-Achse
Eingang 4: ERROR
Der Eingang muss in den Einstellungen aktiviert werden!
Eingang für ein Fehlersignal, z.B. von den Motortreibern. Alle Zyklen werden im Auslösefall so-
fort unterbrochen bis der Fehlerzustand behoben und eine Freigabe mit der STOP-Taste erteilt
wurde.

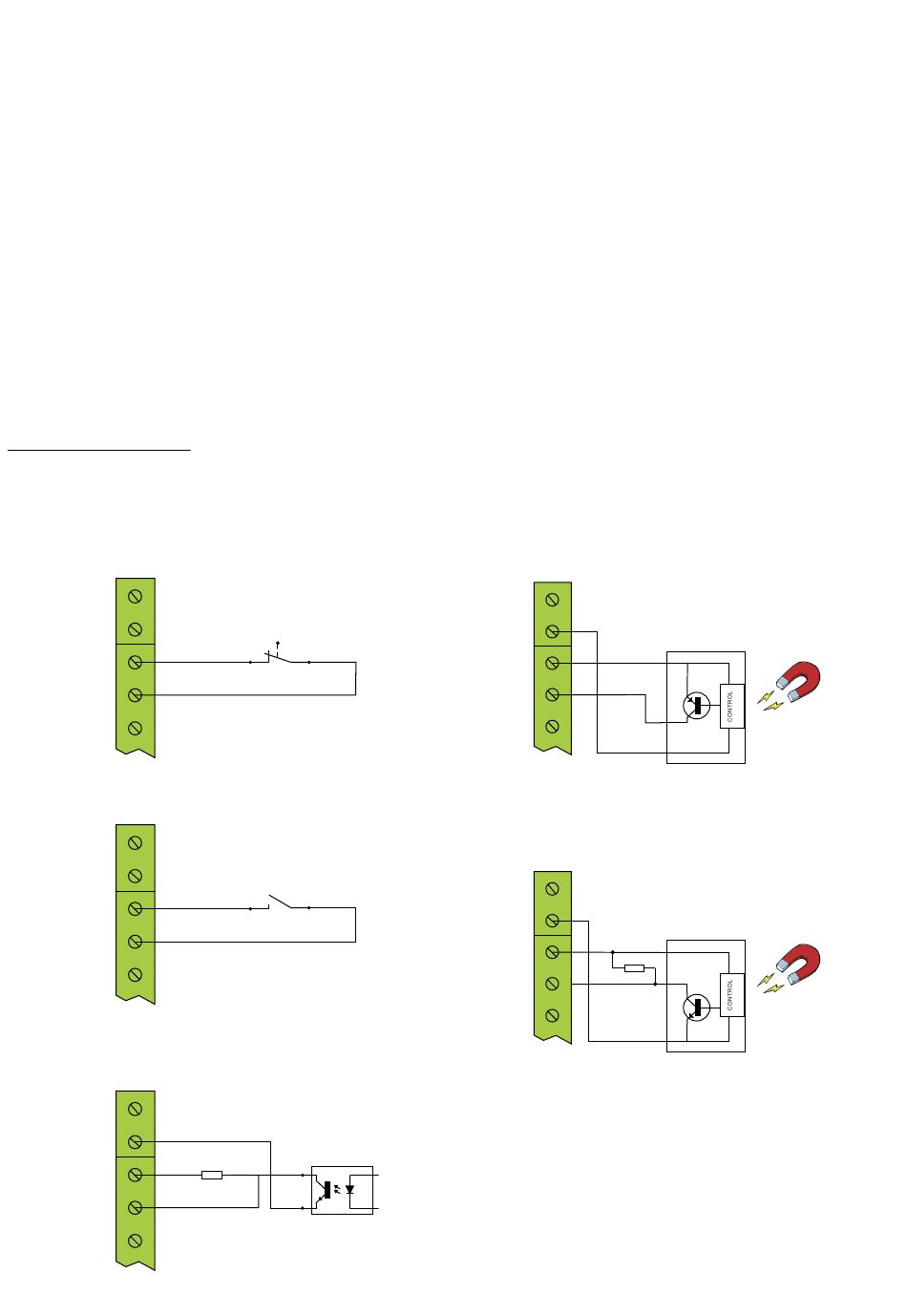

Schaltungsbeispiele
Neben dem Eingangsanschluss stehen 24V zur Verfügung, ebenso sind zwei MASSE-Klemmen
(GND) verfügbar um die Stromversorgung von Sensoren zu gewährleisten.
Mechanischer Öffner
GND
GND
+24V
INPUT
Mechanischer Schließer
GND
GND
+24V
INPUT
Optokoppler-Ausgang (NPN) PULLUP-Widerstand erforderlich
GND
GND
+24V
INPUT
NPN Schließer: Polarität=OFFEN AKTIV (NC)
34
NPN Öffner: Polarität=GESCHLOSSEN AKTIV (NO)
Polarität= OFFEN AKTIV (NC)
Polarität= GESCHLOSSEN AKTIV (NO)
10K
Induktiver Sensor PNP Ausgang
GND
GND
+24V
INPUT
PNP Schließer: Polarität=GESCHLOSSEN AKTIV (NO)
PNP Öffner: Polarität=OFFEN AKTIV (NC)
Induktiver Sensor NPN-Ausgang - PULLUP-Widerstand erforderlich
GND
GND
+24V
INPUT
NPN Schließer: Polarität=OFFEN AKTIV (NC)
NPN Öffner: Polarität=GESCHLOSSEN AKTIV (NO)
PNP
+
-
NPN
+
10K
-
