INNENGEWINDE
Dieser Modus dient dem automatischen Drehen von Innengewinden. Dieser Modus fährt beim
Zurücksetzen in Z-Richtung über 0 hinaus! Achtung: Maximale Drehzahl ist 1200 U/min!

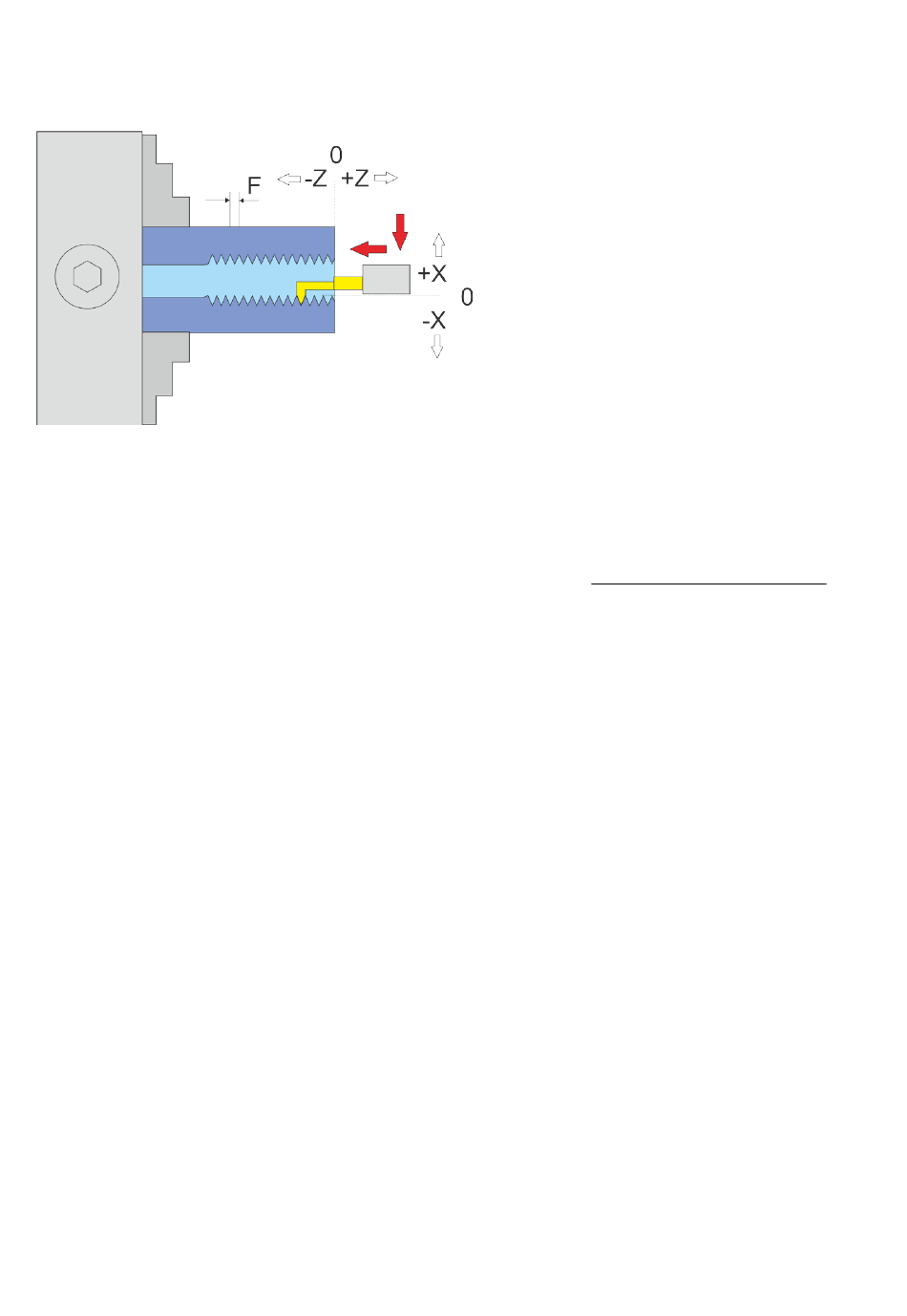

Vom Nullpunkt ausgehend fährt der Drehmeißel nach –X, danach nach –Z
ZP entspricht hier die Länge, XP der Tiefe des Materials das abgenommen wird
ACHTUNG: -X ist IMMER in Abtragrichtung, in diesem Fall ist –X also zum Bediener hin! Das ist
die andere Richtung als beim Außengewinde! Fahren Sie zum Nullsetzen der X-Achse immer
auf den Bediener zu und setzen dann auf 0, nur so ist sichergestellt, dass das Umkehrspiel be-
rücksichtigt wird.
Der Vorgang ist sonst wie beim Außengewinde.
