Rocketronics ELS 4 PRO Gebrauchsanweisung, Originalbetriebsanleitung Seite 85

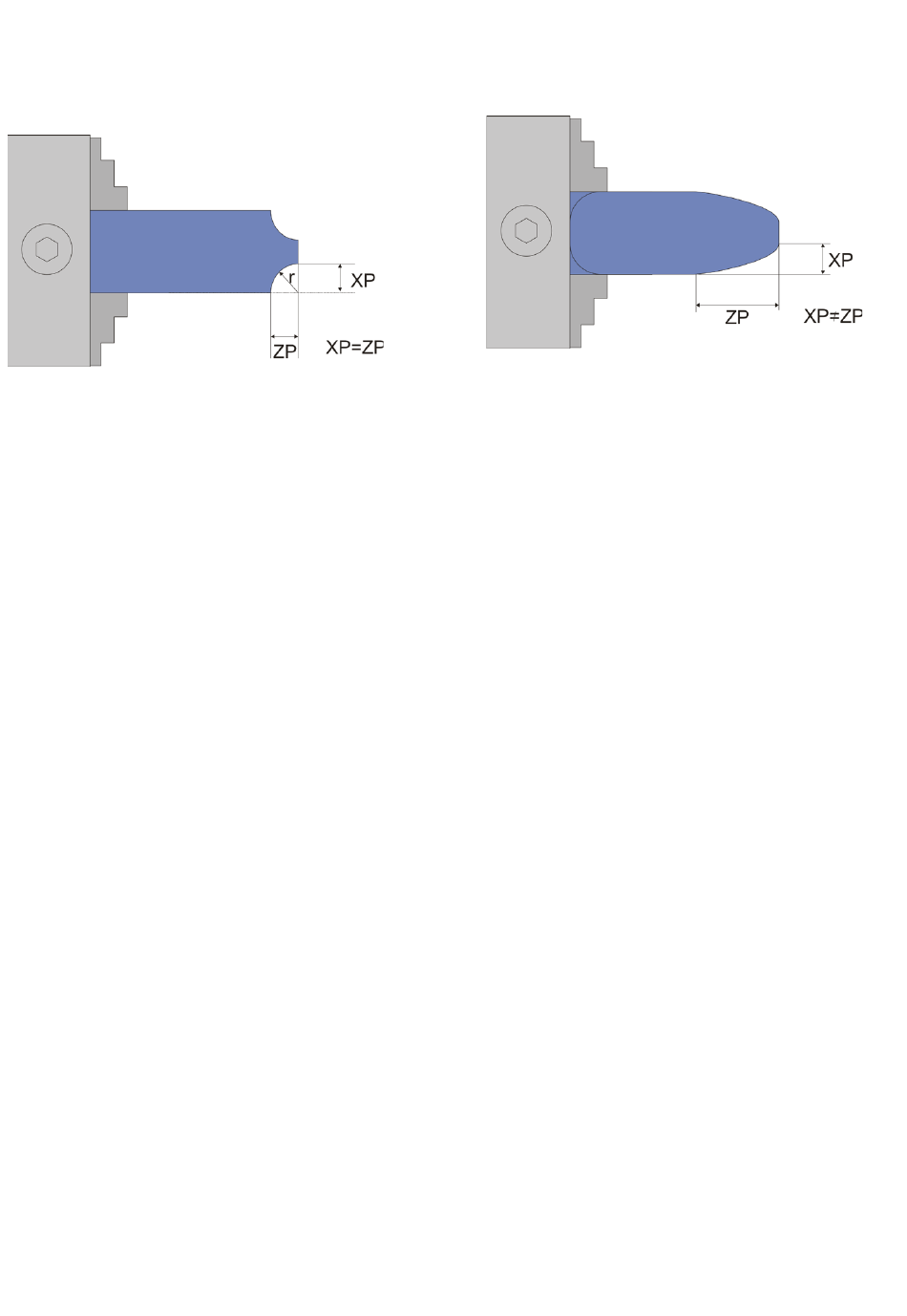

Der Radius wird hier durch die Werte ZP und XP definiert:
Kreisförmiger Radius: XP=ZP Elliptischer Radius: XP≠ ZP
Sie können die Form der Radii also anpassen indem Sie die Werte für XP und ZP wählen. Kreis-
förmige Radii werden durch gleiche Werte von XP und ZP erreicht.
XP darf dabei auch größer sein als ZP, was zu einem flachen elliptischen Radius führt.
Vorgehensweise:
Drehen Sie vor dem Start das Rohmaterial auf den gewünschten Durchmesser ab.
Nutzen Sie das um die X-Achse zu nullen indem Sie nach dem Schnitt mit den Fahrtasten die
X-Achse auf die soeben geschnittene Tiefe fahren. Da die zuletzt erreichte Tiere in XP steht
-stoppt die X-Achse dort dann. Dort setzen Sie X auf 0.
Fahren Sie dann zurück ans Ende des Materials und nullen Sie die Z-Achse. Immer von rechts
nach links fahren um das Umkehrspiel auszugleichen!
Stellen Sie dann die gewünschten Werte für ZP und XP ein und starten Sie.
Sie können vor dem Start des Vorgangs die Anzahl der Durchgänge und die Schnitttiefe pro
Durchgang auswählen. Die Tiefe wird auf den Radius umgerechnet angezeigt und entspricht
der realen Tiefe ins Material.
84
