DISPLAy-ELEMENTE

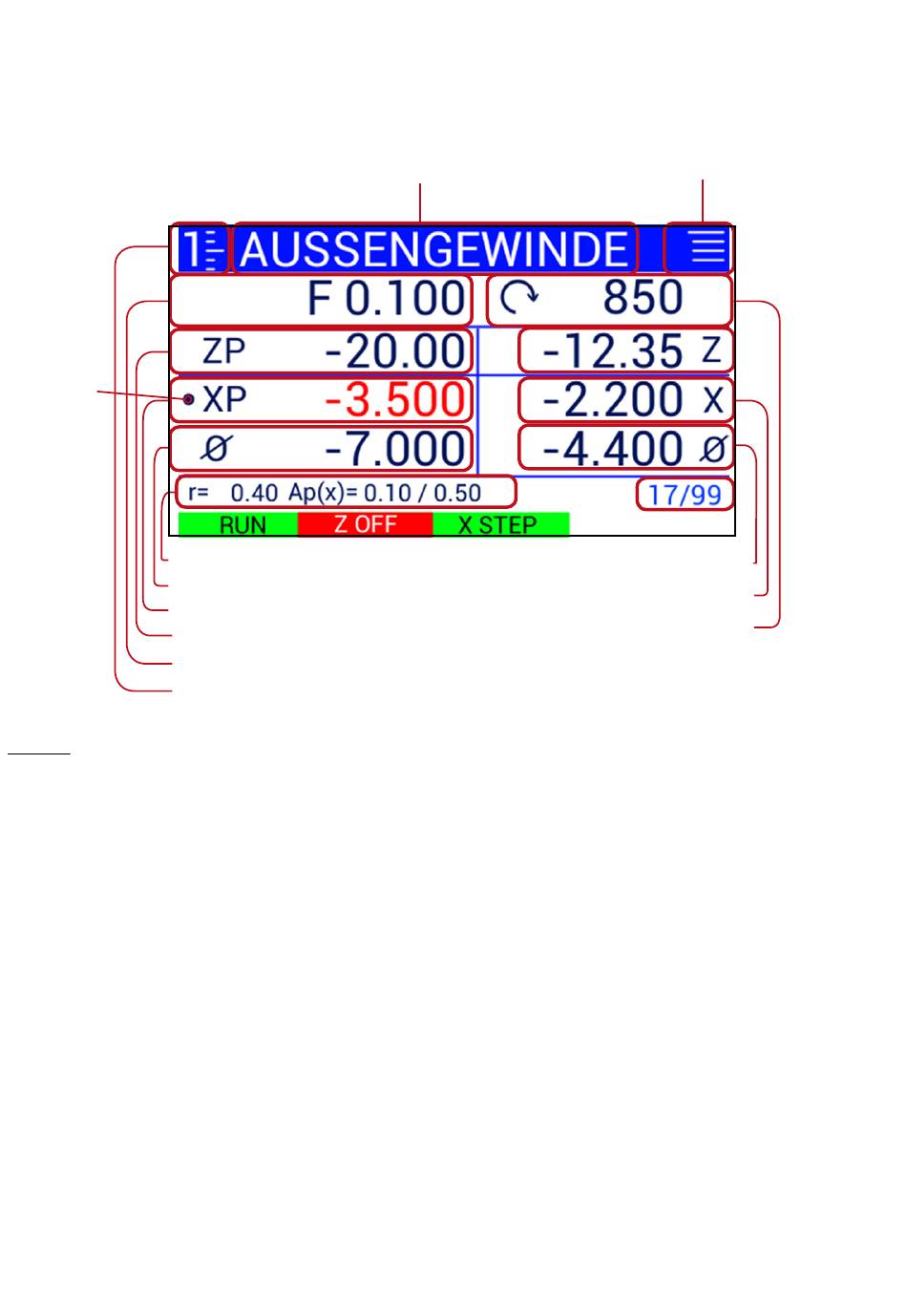

Das Display zeigt die Daten an. Vor jedem Zyklusstart ändert sich die Anzeige auf Zyklusspezi-
fische Daten. In der Standardanzeige vor dem Start eines Zyklus werden die Grunddaten ange-
zeigt:
CURSOR
Schneidenradius und Zustelltiefen
XP= X Endposition Durchmesser
XP= X Endposition als Radius
ZP = Z Endposition
F= Vorschub in mm/U
Anzeige vorhandener Subzyklen
Cursor: Der Cursor zeigt den aktuellen Wert an der mit dem Drehknopf geändert wird. Es ent-
spricht dem "Cursor" am Computerbildschirm. Der Cursor kann mit der HOCH und der RUNTER
Taste bewegt werden. Bewegen Sie ihn in z.B. die erste Zeile um den Vorschub zu ändern. Der
zu ändernde Wert wird außerdem rot angezeigt.
Drücken Sie zum Wechseln des Zyklus die Links (<MODE) oder Rechts (>MODE) Tasten. Wenn
in den Einstellungen ein gruppiertes Menü eingestellt ist können Sie in manchen Zyklus mit
SUBMODE in die Unterzyklen wechseln. Oben links wird dann angezeigt in welchem Subzyklus
man sich befindet.
Auf der rechten Seite sehen Sie die IST-Werte Spindeldrehzahl und Positionen in Z und X-Rich-
tung. Links neben der Drehzahl sehen Sie die Anzeige für die Spindeldrehrichtung, Links oder
Rechts. Bei fehlendem Symbol steht die Spindel.
Für X sehen Sie sowohl Werte als Radius als auch als Durchmesser angezeigt.
Links sehen Sie die Sollwerte für F, ZP und XP: Vorschub, und Sollpositionen in Z und X-Rich-
tung. Mit dem Cursor können Sie eine der Sollwerte auswählen und mit dem Drehknopf dann
ändern.
Unten rechts sehen Sie die Anzahl der zu fahrenden Durchgänge sowie die aktuelle Durch-
24
Gewählter Zyklus
DREHZAHL und DREHRICHTUNG
Parametermenü vorhanden
AKTUELLE X POSITION
AKTUELLE Z POSITION
