Außengewinde

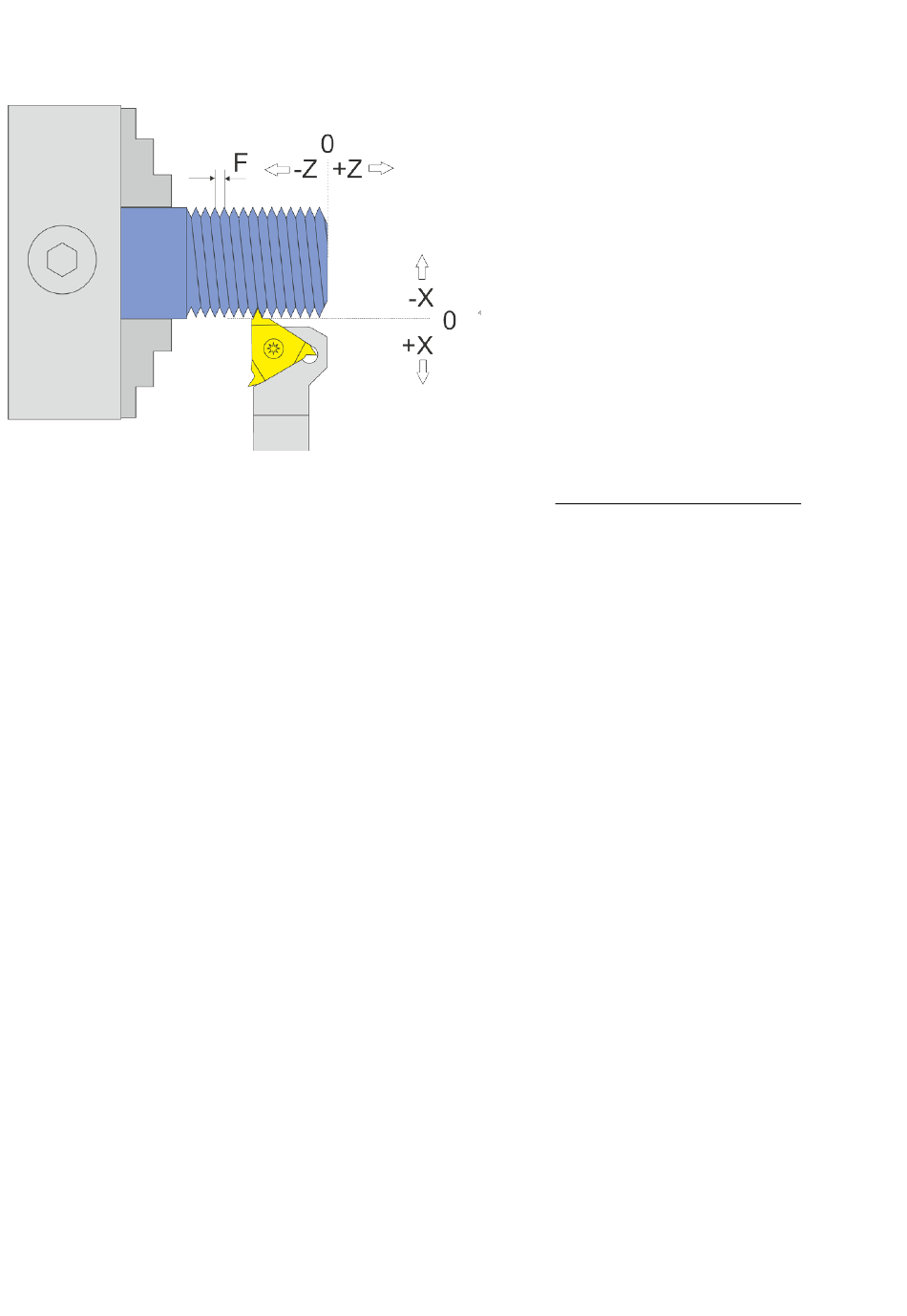

Vom Nullpunkt ausgehend fährt der Drehmeißel nach –X, danach nach –Z
ZP entspricht hier die Länge, XP der Gewindetiefe (ap), F der Gewindesteigung
ACHTUNG: -X ist IMMER in Abtragrichtung, in diesem Fall ist –X also vom Bediener weg! Fahren
Sie zum Nullsetzen der X-Achse immer auf das Werkstück zu und setzen dann auf 0, nur so ist
sicher gestellt, dass das Umkehrspiel berücksichtigt wird.
Es gibt zwei mögliche Varianten:
1. ZP < 0 und XP = 0 es ist also nur eine Länge angegeben, keine Tiefe. In diesem Fall geht
die Fahrt nach dem START -Signal ohne Abfrage in –Z-Richtung bis ZP. Dort bleibt der Schlitten
stehen bis die WARTEZEIT (Siehe Einstellungen) abgelaufen ist und man von Hand die X-Achse
zurückzieht, und fährt dann wieder in Z zurück, dabei wird an einer Stelle vor dem Nullpunkt
angehalten. Je nach Drehzahl können das mehrere mm sein, die es über 0 hinaus fährt. Die
X-Achse wird hierbei nicht verfahren sondern muss manuell verfahren werden!
2. ZP < 0 XP < 0, es ist also eine Länge und eine Gewindetiefe angegeben. Hier wird vollau-
tomatisch in mehreren Durchgängen geschnitten!
Nach dem START -Signal zeigt die Steuerung in einer Übersicht zunächst alle Daten zu den ein-
zelnen Durchgängen an und fährt dann nach einem erneuten Startbefehl los. Hier kann jeder-
zeit durch das Betätigen der STOP-Tasten auch abgebrochen werden. Die Rückfahrt erfolgt in
X immer etwas über den Nullpunkt hinaus, weil sonst das geschnittene Gewinde kaputt gehen
würde. Auch in +Z-Richtung fährt es über 0 hinaus.
Dieser Modus eignet sich um Gewinde ab dem Nullpunkt zu drehen, hier wird jedoch wegen
der benötigten Anlaufstrecke über 0 hinaus gefahren, das verhindert in manchen Fällen den
Einsatz des Reitstocks, das sollte man bedenken. Wenn man sich unsicher ist empfiehlt es sich
eine Testdurchfahrt bei der Wunschgeschwindigkeit zu machen, dabei lässt man XP einfach auf
0 stehen damit keine Zustellung vorgenommen wird.
Soll ganz ohne Anlaufstrecke gefahren werden muss der Modus „GEWINDE <0" gewählt wer-
den, dieser Modus währt nicht über 0 hinaus, dafür muss man selbst darauf achten weit genug
vorzuhalten.
