Rocketronics ELS 4 PRO Gebrauchsanweisung, Originalbetriebsanleitung Seite 32

Anschlussbelegung RJ45-Buchse für X und Z-Achse:

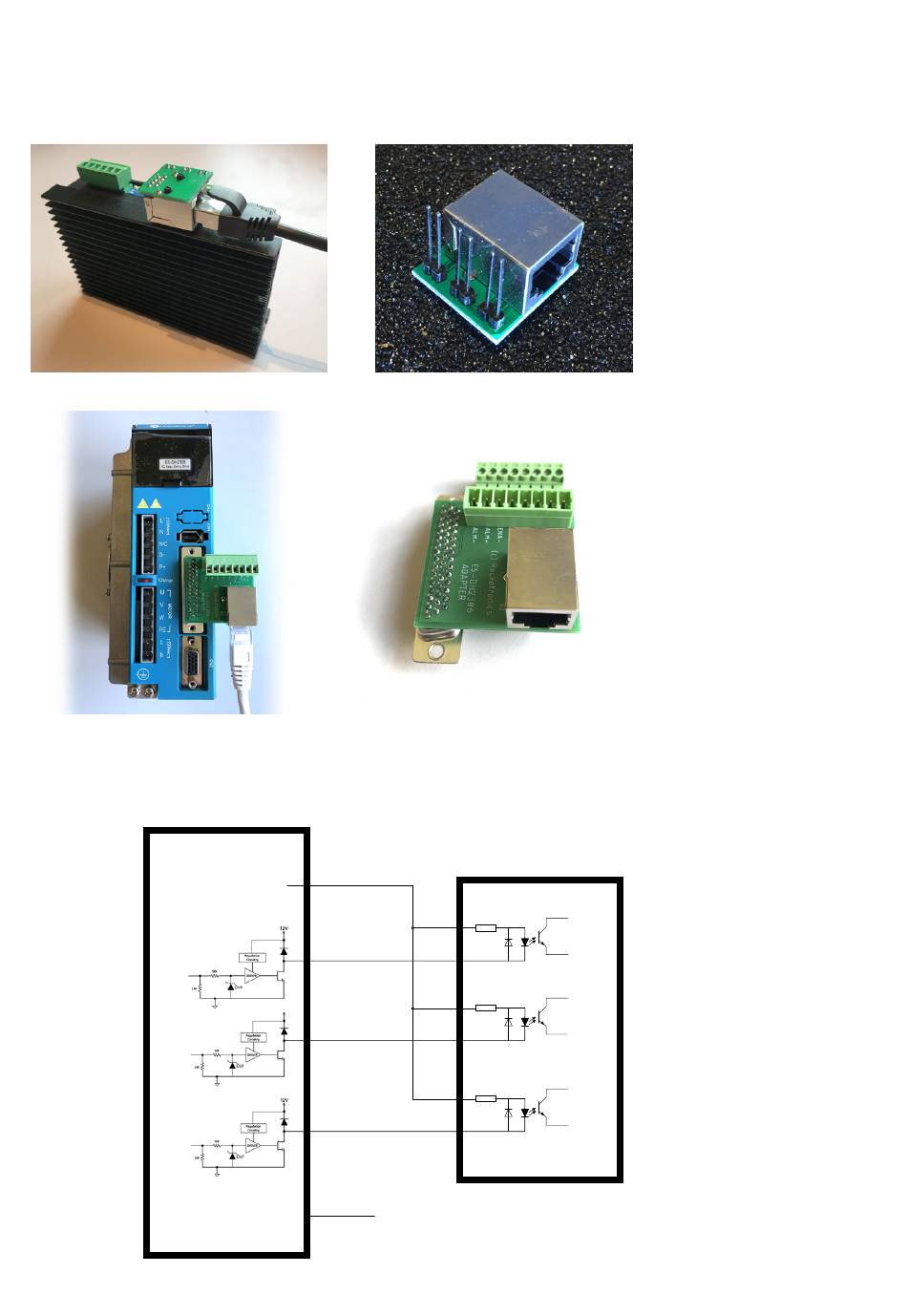

Für die einfache Verbindung von Leadshine-Treibern (und Kopien davon) bieten wir kleine Ad-
apter an. Diese werden direkt an die Treiberanschlüsse angeklemmt und bieten dann einen
passenden RJ45-Anschluss. So werden Treiber und Steuerung mit einem Ethernet-Patchkabel
sehr einfach sauber und geschirmt verbunden.
Die Adapter stehen auch für Servotreiber ES-DHxxxx zur Verfügung.
Schematische Darstellung der Ausgangsstufen und Anschluss an Treiber:
ELS
+5V
PUL+
STEP
PUL-
DIR+
DIR
DIR-
ENA+
ENABLE
ENA-
GND
DRIVER
31
