BOHREN

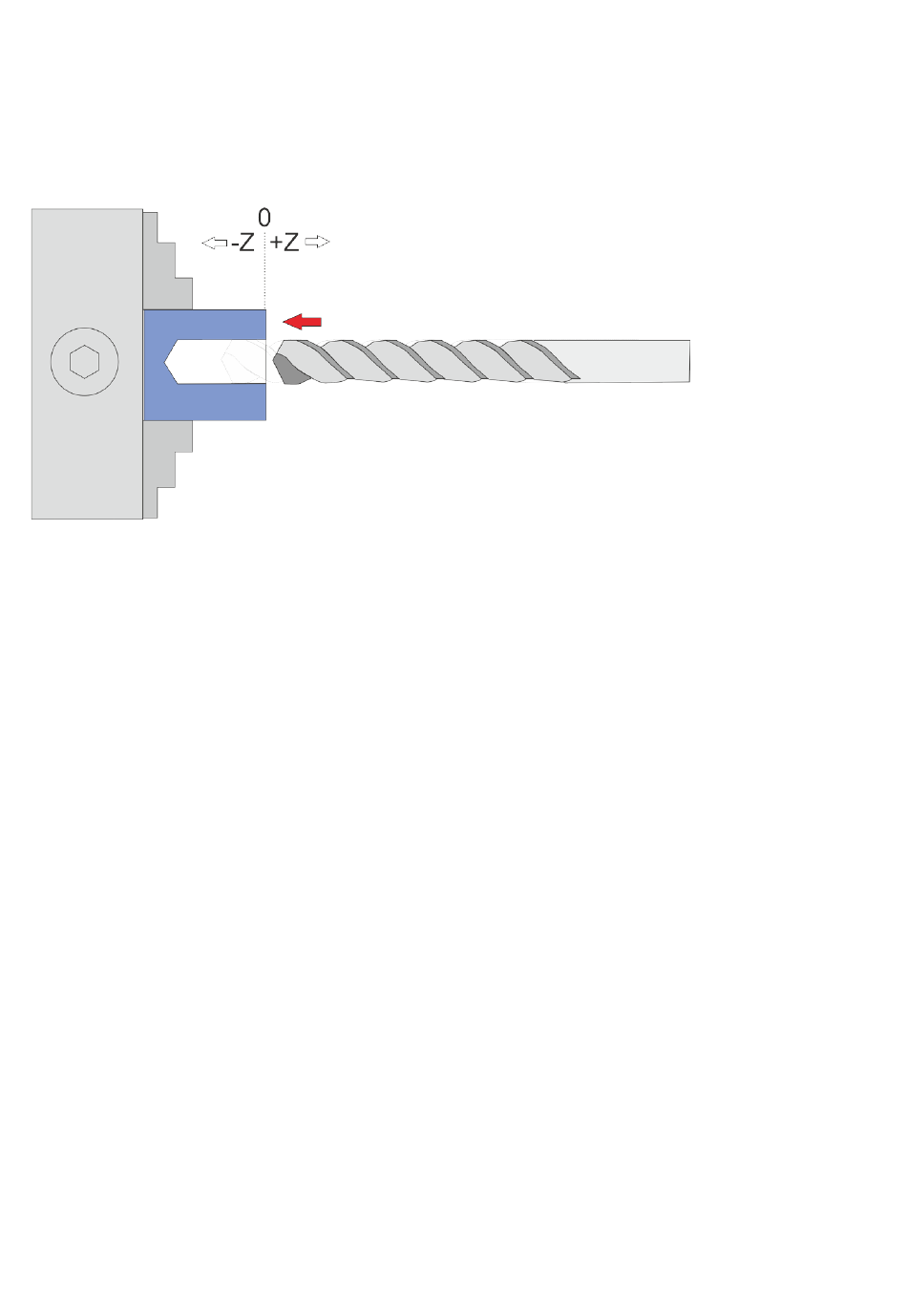

Dieser Modus dient dem Bohren mit dem Werkzeughalter. Dazu muss ein Bohrer zentriert in
den Werkzeughalter gespannt werden, es wird also NICHT wie üblich mit der Pinole gebohrt.
Abgesehen von der etwas aufwänsigen Zentrierung hat das viele Vorteile, da man in diesem
Modus sehr exakt bohren kann und durch Verwenden der Einstellparameter im Parameterme-
nü auch mit verschiedenen Rückzugsstrategien bohren kann.
Stellen Sie die Z-Achse auf 0, geben Sie dann die gewünschte Bohrtiefe ZP ein.
Der Vorschub wird in mm/U angegeben.
Ein Druck auf START startet den Vorgang, das Betätigen der STOP-Taste stoppt ihn.
Eingaben bei XP werden ignoriert, die X-Achse verfährt in diesem Modus nicht!
Verfügbare Parameter im Parametermenü:
• Zustellung – Die Zustellung pro Durchgang in mm
• Rückzugweite – Entweder Totalrückzug, wo nach jeder Zustellung ganz aus dem Gebohrten
Loch zurück gezogen wird, oder aber eine diskrete Rückzugweite in mm, die dann als Span-
brechender Rückzug nur ein Stückweit erfolgt.
• Wartezeit – Die Wartezeit in Sekunden nach jedem Rückzug.
• Z Ap Schlicht – Tiefe der letzten Zustellung (Schlichtgang) in mm
