Anschluss Encoder an Differentiellem Leitungstreiber

Viele Encoder liefern nur ein nicht-differentielles Signal, was viele Nachteile hat. Um es in ein
differentielles Signal zu wandeln steht der Differentielle Leitungstreiber zur Verfügung. Dieser
wandelt das A/B Signal in ein A+/A-/B+/B- Signal um und erhöht somit deutlich die Störungssi-
cherheit.
Ein weiterer Vorteil des Treiber ist die Möglichkeit, den Encoder über ein handelsübliches Ether-
net-Patchkabel an die Steuerung anzuschließen. Damit ist ein sehr kostengünstiger einfacher
abgeschirmter Anschluss möglich.

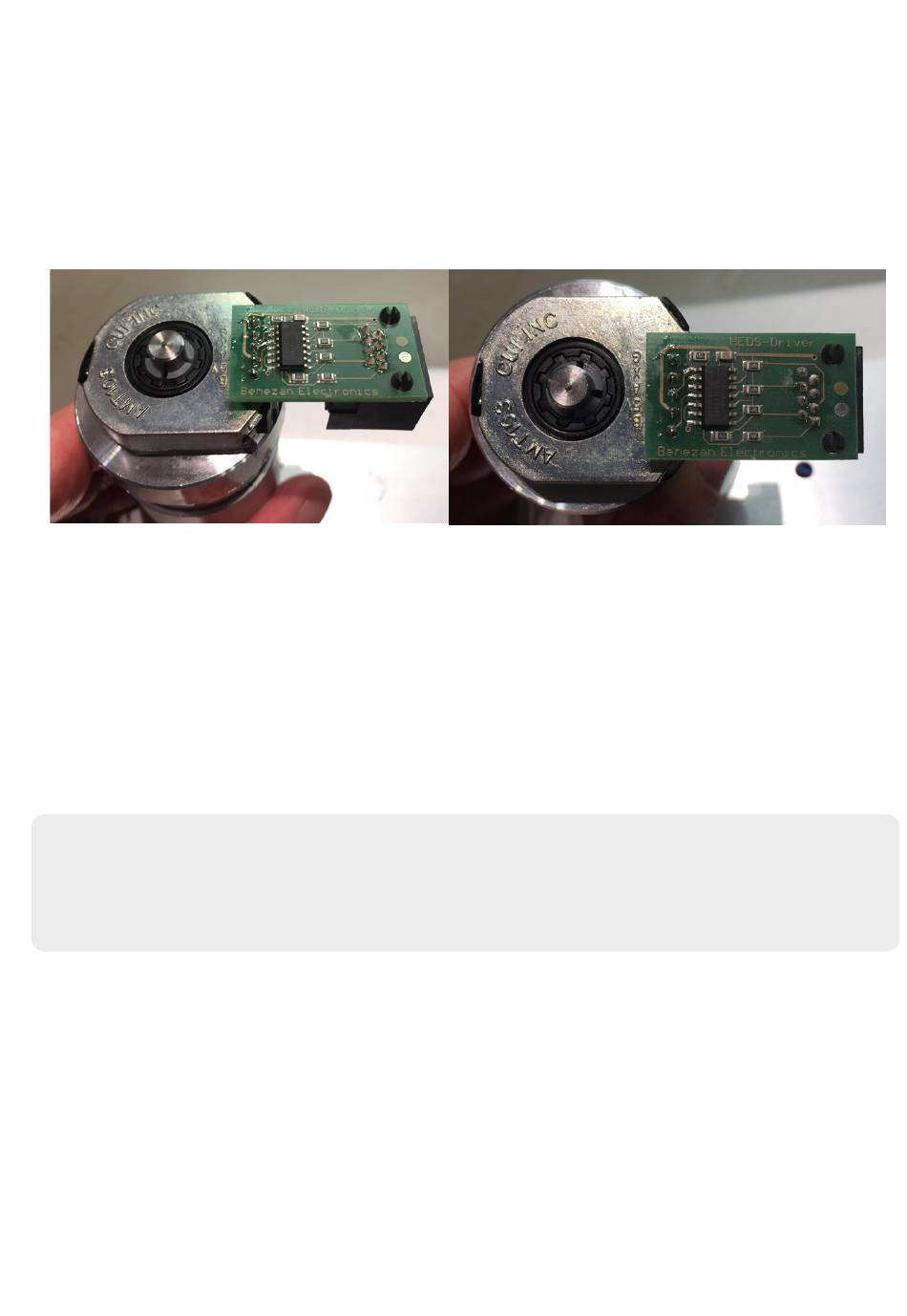

Der Leitungstreiber kann direkt an Encoder des Typs HEDS oder AMT103 angelötet werden:

Encoder-Einstellungen

Einige Encodertypen können in der Impulsrate eingestellt werden, so z.B. der Typ AMT103-V.
Beachten Sie bitte in diesem Handbuch den Teil zum Encoder und stellen Sie die gewünschte
Impulsrate ein. Andere Encoder haben eine feste Impulsrate, und können nicht eingestellt
werden.
GANZ WICHTIG:
In den Einstellungen der Steuerung muss die Impulsrate des Encoders ebenfalls
eingetragen werden! Siehe EINSTELLUNGEN -> ENCODEr.
