RILLE

Mit diesem Modus kann eine kreis- oder ellipsenförmige Rille auf einer Welle oder einer Schei-
be gedreht werden. Damit kann man z.B. Seilrollen oder Laufrollen herstellen.
ACHTUNG: Die Bearbeitung ist nur mit runden Schneidplatten möglich!
Wir empfehlen den Typ MRMN mit z.B. 1 mm Schneidenradius.
Wichtige Einstellungen:
Die korrekte Einstellung des Umkehrspiels der X-Achse ist sehr wichtig, da sonst ein Absatz am
Grund der Rille entstehen kann. Außerdem muss der Schneidenradius der Wendeplatte im Pa-
rametermenü korrekt eingestellt sein.
Die Eingaben in diesem Modus geben in Z-Richtung den Durchmesser der Rille an, in X-Rich-
tung die Tiefe! Kreisrunde Rillen dreht man indem man den Durchmesser in Z gleich 2*XT
macht (sozusagen Durchmesser=2xRadius). Ellipsenförmige Rillen entstehen wenn man die
Werte unterschiedlich macht:

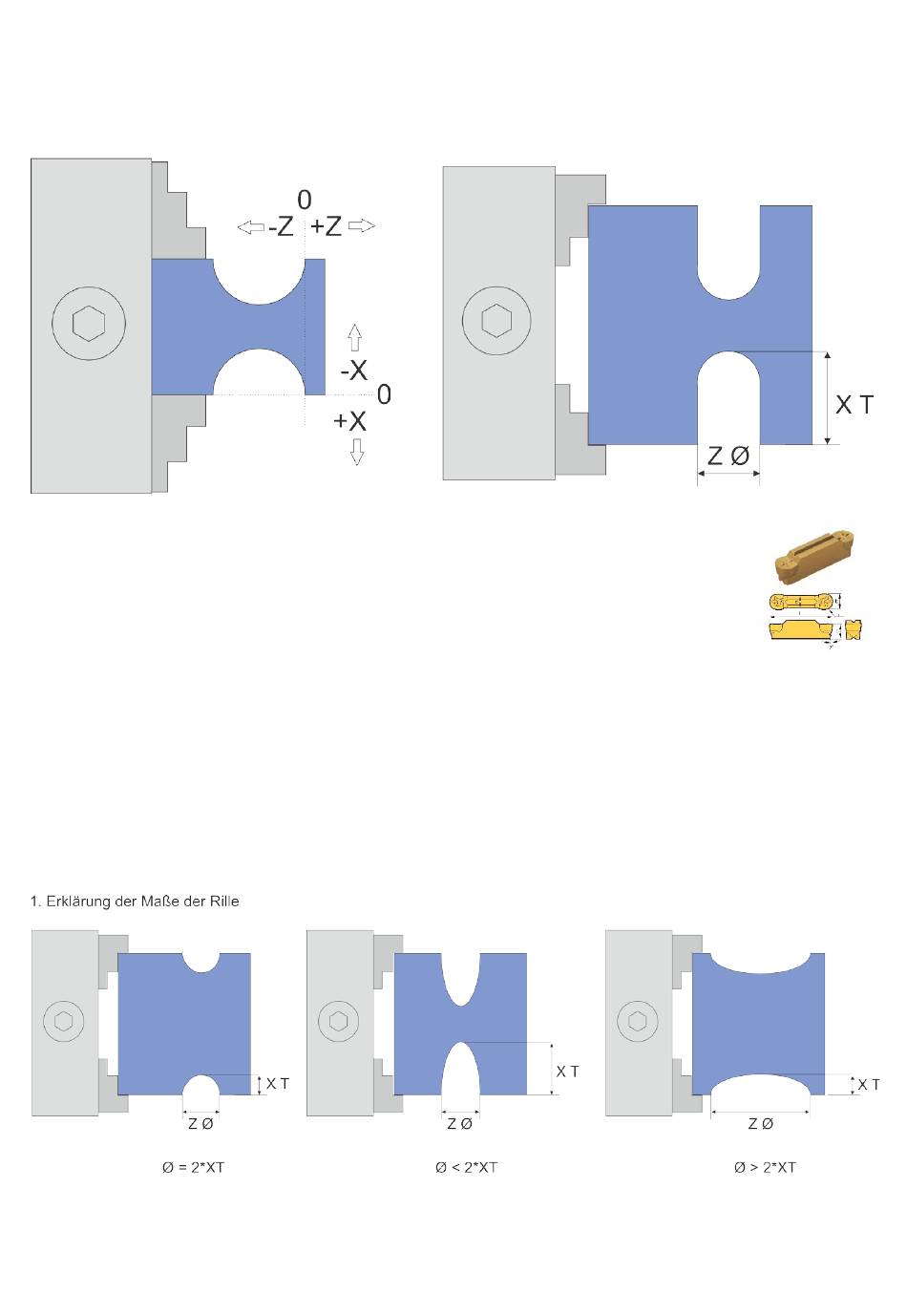

• Links ist Durchmesser=2*Radius also ein Kreis
• In der Mitte sieht man eine spitze Ellipse
• Rechts ist eine flache Ellipse abgebildet.
