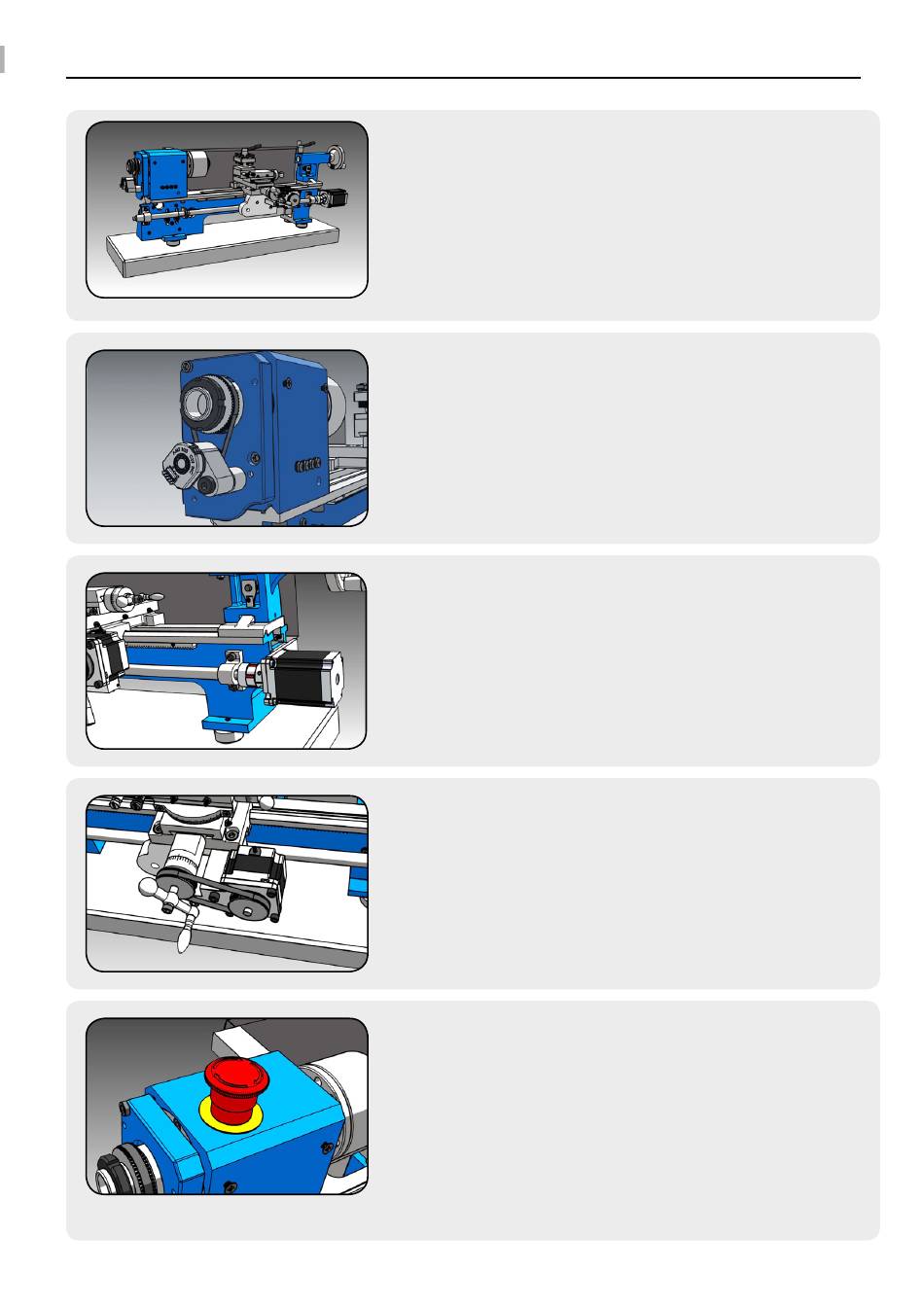

GRUNDVORAUSSETZUNGEN

1.
Drehmaschine
Die Maschine muss eine Leitspindel und einen
Querschlitten haben. Diese Spindeln müssen mit
Antriebsmotoren versehen werden können. Einfache
sog. Mechanikerdrehbänke sind daher nicht optimal
geeignet. Die Größe ist nicht eingeschränkt.
2.

Drehgeber an Hauptspindel

Stellen Sie sicher dass an der Hauptspindel ein
Drehgeber mit Quadratursignalen angeschlossen ist.
Dieser Geber sollte pro Umdrehung der Spindel 400
Impulse ausgeben. Mehr dazu später.
3.
Antrieb an Z-Achse
Um die Längsachse (Z) steuern zu können ist ein
ausreichend dimensionierter steuerbarer Antrieb an
der Achse notwendig. Ein Schritt- oder Servomotor
muss hier angebaut sein.
4.
Antrieb an X-Achse
Um die Querachse (X) steuern zu können ist ein
ausreichend dimensionierter steuerbarer Antrieb an
der Achse notwendig. Ein Schritt- oder Servomotor
muss hier angebaut sein.
5.

Sicherheitsvorrichtung

Die vollständige
Vorrichtung besitzen, in die auch die ELS Steuerung
integriert sein muss. Die ELS besitzt dazu Ein- und
Ausgänge. Ein automatisches Wiederanfahren nach
dem Auslösen des Nothalts muss sicher verhindert
werden!
Maschine muss eine Nothalt-
