Rocketronics ELS 4 PRO Gebrauchsanweisung, Originalbetriebsanleitung Seite 93

Schnittstrategie bei Rille
Der Schnitt erfolgt in mehreren Zustellungen, wie in den anderen Modi gewohnt einstellbar.
Dabei wird zeilenweise die Schruppkontur grob abgefahren und dann im letzten Durchgang
in einem Durchgang die Endkontur gedreht. Die ELS berechnet dabei für jeden Durchgang die
korrekte Position der Scheide. ACHTUNG: Die Berechnung kann bei großen Konturen etwas
Zeit benötigen, das merkt man an Pausen die die Steuerung vor dem Zustellen einlegt.
Der Schnitt erfolgt werkzeugschonend in mehreren Durchgängen, die Anzahl und Tiefe kann
vor dem Schnitt sehr einfach gewählt werden.
Prinzip der Zustellung:
Zustellung der Schneide auf Tiefe n * Zustellungstiefe ins Material (n=Anzahl der Durchgänge)
Fahrt der Kontur mit dem angegeben Vorschub nach links.
Rückzug aus dem Material auf +0,2mm in X-Richtung
Rückfahrt im Eilgang.
Nächster Durchgang bis die Kontur im Schruppen ausgeräumt ist.
Wenn alle Schruppgänge durchgeführt wurden wird die Kontur in einem Zug auf Solltiefe ge-
schnitten.
X Ap Schrupp
2
3
1
4

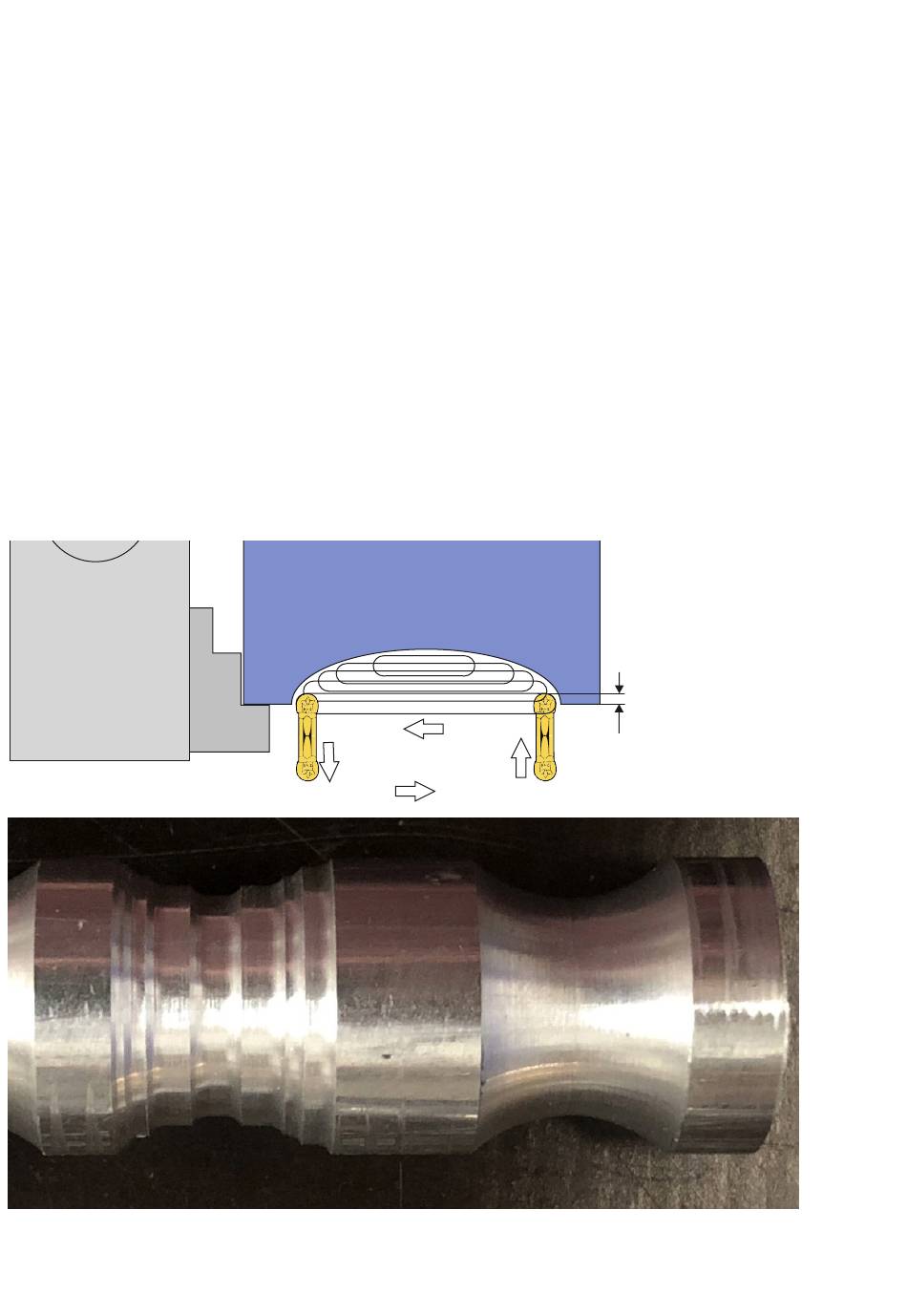

Links: Schruppgang beendet
Rechts: Nach dem Schlichtgang
