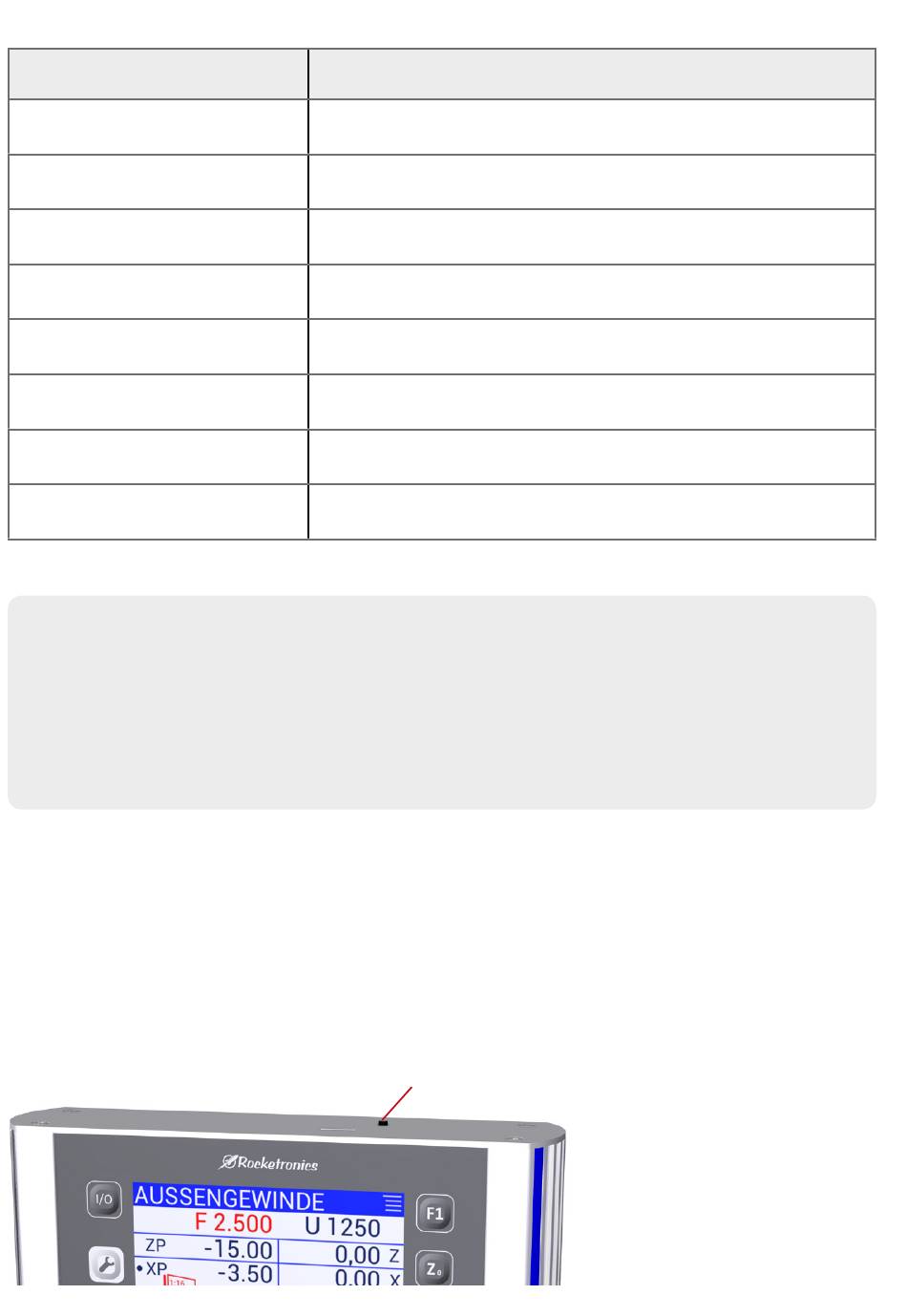

SETUP EINGAENGE

Element
ESTOP Eingang Aktiv
ESTOP Eingang Polarität
X LIMIT Eingang Aktiv
X LIMIT Eingang Polarität
Z LIMIT Eingang Aktiv
Z LIMIT Eingang Polarität
ERROR Eingang Aktiv
ERROR Eingang Polarität
ACHTUNG
ACHTUNG: Die Aktivierung eines Eingangs tritt sofort in Kraft, die Steuerung reagiert dar-
auf entsprechend: Bei Aktivierung des ESTOP-Eingangs und
entsprechendem Zustand des Eingangs wird der NOTHALT-Zustand aktiviert. Sorgen Sie
dafür, dass am Eingang ein Kontakt angeschlossen ist damit der Zustand verlassen wer-
den kann! Andernfalls kann man nicht mehr in den normalen Betrieb wechseln.

WERKSEINSTELLUNGEN

Die Einstellungen können auf Werkseinstellungen zurück gesetzt werden indem bei laufender
Steuerung die Programmier/Resettaste rechts am Gehäuse für ca. 5 Sekunden gedrückt wird.
Es erfolgt dann eine Abfrage ob die Einstellungen zurück gesetzt werden sollen. Mit START set-
zen Sie die Einstellungen zurück, STOP bricht den Vorgang ab.
44
Erklärung
Eingang für Nothalt-Kreis, Schalter oder Relaiskontakte
ESTOP Eingang aktivieren oder deaktivieren
Standard: Offen Aktiv (NC).
Kann auf Geschlossen Aktiv (NO) gesetzt werden.
Eingang für X Grenztaster / Endschalter
Eingang aktivieren oder deaktivieren
Standard: Geschlossen Aktiv (NO).
Kann auf Offen Aktiv (NC) gesetzt werden.
Eingang für Z Grenztaster / Endschalter
Eingang aktivieren oder deaktivieren
Standard: Geschlossen Aktiv (NO).
Kann auf Offen Aktiv (NC) gesetzt werden.
Eingang für Fehlersignal Motortreiber
Eingang aktivieren oder deaktivieren
Standard: Geschlossen Aktiv (NO).
Kann auf Offen Aktiv (NC) gesetzt werden.
Programmiertaste/Resettaste
