ANALOG- UND DIGITAL-AUSGÄNGE
Die Steuerung besitzt 4 digitale und einen analogen Ausgang die für Steuerzwecke verwendet
werden können.
Ausgangsspannung Digitalausgang: Identisch mit Spannung an OUTPOW IN, maximal 24V
Maximaler Ausgangsstrom: 300mA pro Ausgang
Alle Ausgänge sind Kurzschlussfest und mit Freilaufdioden versehen, es können z.B. Koppelre-
lais direkt angesteuert werden. Es können sowohl ohmsche als auch induktive Lasten geschal-
tet werden.
Die Ausgangsstufen schalten Gleichspannung, die an OUTPOW IN anliegt. Sie können eine Brü-
cke zwischen +24V und OUTPOW IN legen, dann wird 24 V an die Ausgänge geschaltet. Wenn
Sie eine externe Spannung verwenden möchten kann diese an OUTPOW IN gelegt werden. Bis
zu 24V können so geschaltet werden.

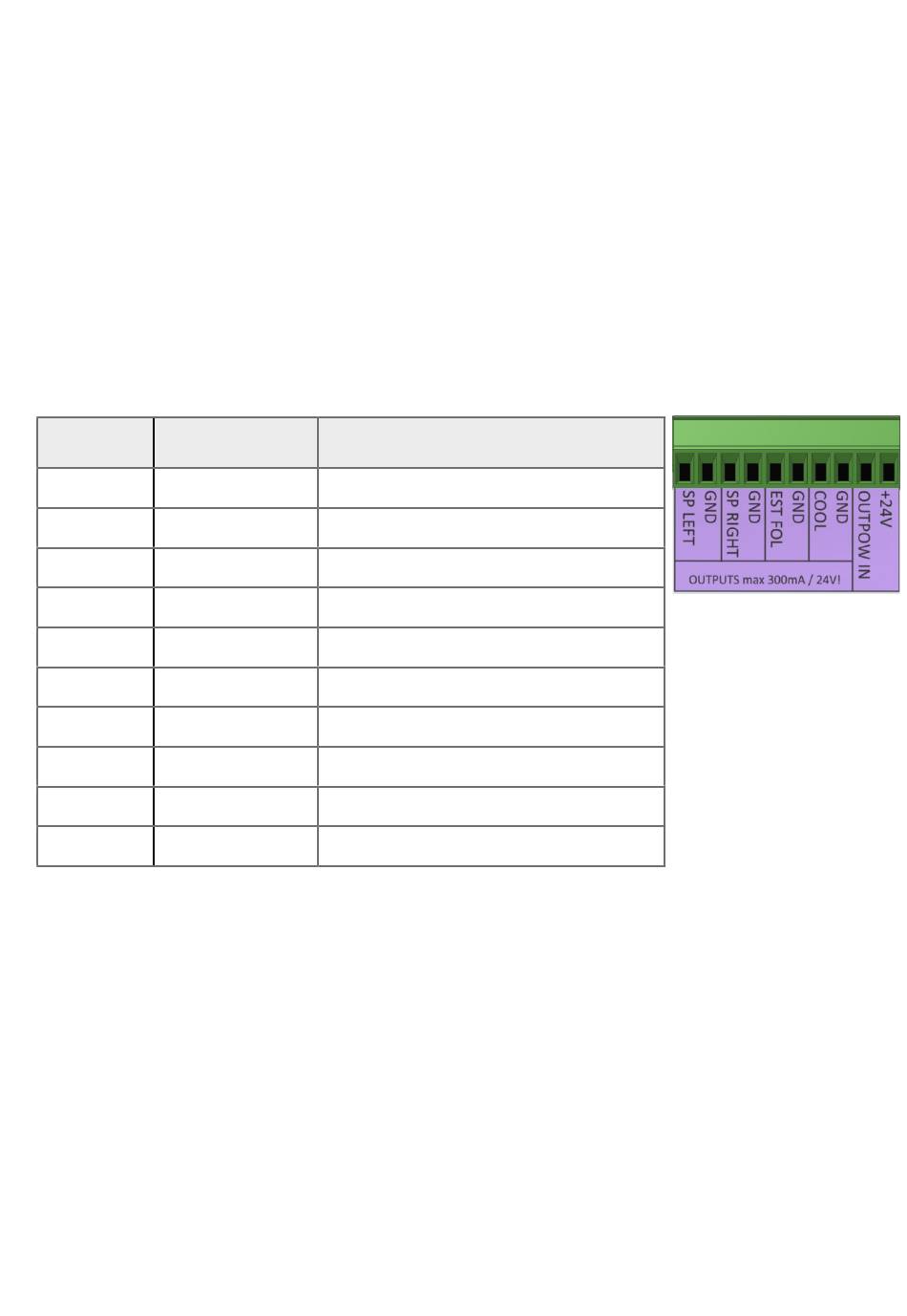

Klemme Name
1
4: SP LEFT
2 GND
3
3: SP RIGHT
4
GND
5 2: EST FOL
6
GND
7
1: COOL
8 GND
9
OUTPOW IN
10
+24V
Ausgang 1: COOL
Dieser Ausgang wird beim Start eines Zyklus aktiviert und kann eine Kühlung starten. Eine
Wartezeit zwischen Aktivierung der Kühlung und Start des Schnitts kann in den Einstellungen
eingestellt werden. Damit kann sicher gestellt werden dass das Kühlmittel beim Werkzeug an-
gekommen ist bevor der Schnitt startet.
EINSTELLUNGEN -> AUSGAENGE -> COOL VERZOEGERUNG
Ausgang 2: ESTOP FOLGEN
Der Ausgang schaltet wenn ein NOTHALT aktiviert wurde. Es ist möglich in den Einstellungen
eine Verzögerungszeit anzugeben, dann schaltet dieser Ausgang verzögert nach dem Nothalt
um beispielsweise nach dem Abbremsen der Antriebe die Stromversorgung ganz abzuschal-
ten.
EINSTELLUNGEN -> AUSGAENGE -> ESTOP FOLGEN VERZöGERUNG
Siehe auch NOTHALT
Funktion
Spindel Linkslauf
Masse, 0V
Spindel rechtslauf
Masse, 0V
ESTOP Folgen
Masse, 0V
Ausgang Kühlung
Masse, 0V
Spannungsversorgung Ausgänge
+24V,
z.B. über Brücke an OUTPOW IN
