SCHRAUBKLEMMEN-DATEN

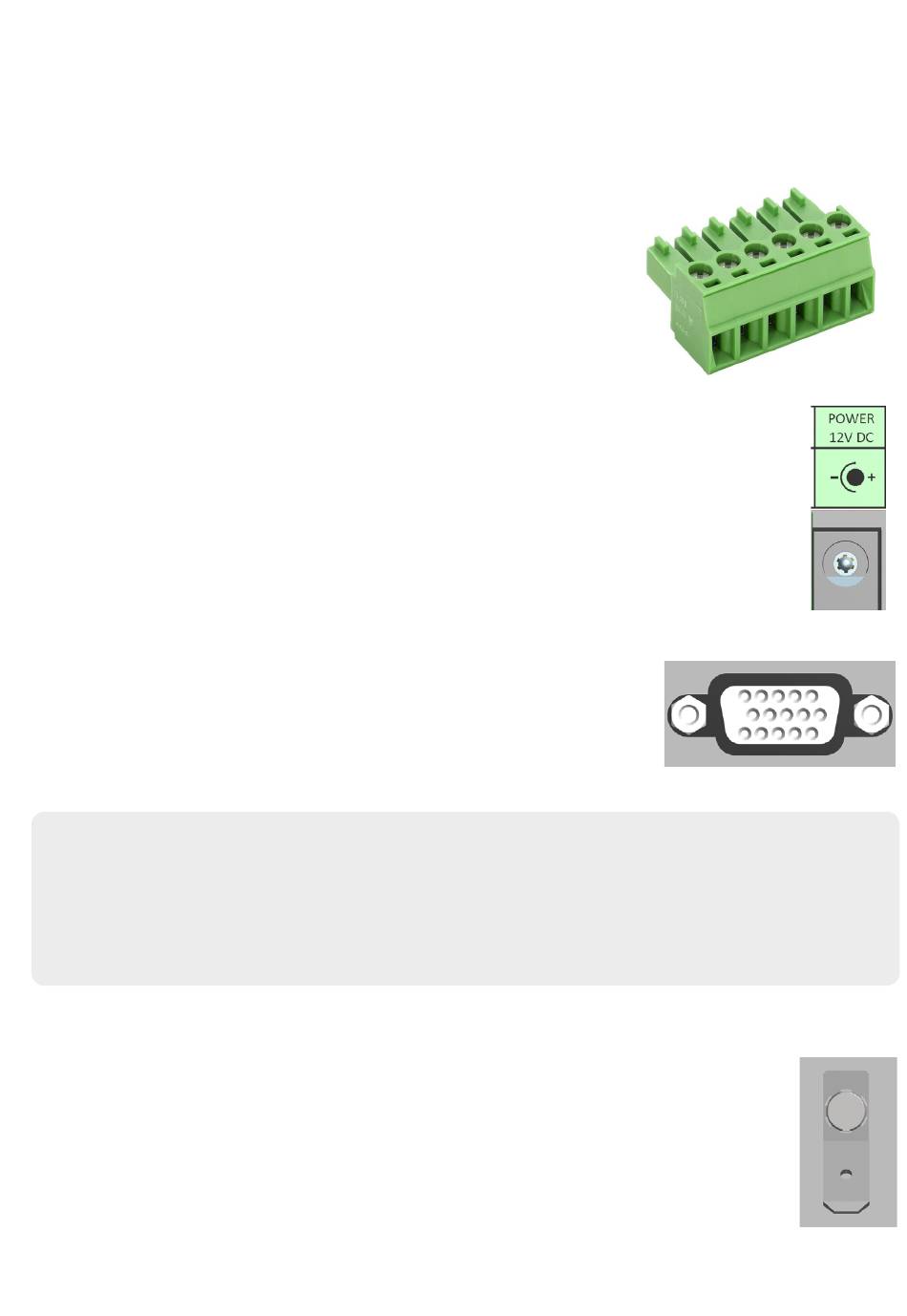

Die Schraubklemmen sind steckbar und können Leitungen mit folgenden Querschnitten auf-
nehmen:
Eindrahtig (starr)
Feindrahtig (flexibel)
Feindrahtig mit Aderendhülse
Abisolierlänge:
Maximale Stromstärke:
Schraubengewinde:
Anzugsdrehmoment:

SPANNUNGSVERSORGUNG

Die Steuerung wird mit 24V Gleichspannung betrieben. Der Eingang ist verpo-
lungssicher und mit einer selbstrückstellenden Sicherung versehen, die bei 1,5A
auslöst. Das Netzteil sollte ca. 1 A Strom liefern können.
Der 6,3mm Rundstecker ist geeignet für Stecker mit 2,1 oder 2,5mm Dorn.
Der Dorn ist der Pluspol. Alternativ steht eine Klemme zur Verfügung.

ERWEITERUNGSANSCHLUSS

Über ein SUB-D-15-HD-Buchse werden Signale für ein externes
Bedienteil ausgegeben. Die Signale dienen der Ansteuerung ei-
nes 16-Bit I/O Expanders der über einen speziell angepassten
3,3V-I2C-Bus angesprochen wird. Die Belegung ist passend zu den
angebotenen ELS-Erweiterungsbausteinen.
VORSICHT
Schließen Sie hier nur Original Zubehörteile an, die für diese Steuerung geeignet sind, sonst
könnte die Steuerung beschädigt werden. Das Protokoll und das Bussystem sind nicht stan-
dardisiert! Dies ist KEIN VGA-Anschluss für Monitore!

ERDUNGSANSCHLUSS

Ein 6,3mm Flachstecker steht für die Erdung des Gehäuses zur Verfügung. Die Er-
dung sollte immer angeschlossen sein um eine gute Störfestigkeit der Steuerung
zu gewährleisten.
0.14 mm² - 1.5 mm²
0.14 mm² - 1.5 mm²
0.25 mm² - 1.0 mm²
7.0 mm
8A
M2
0,25 Nm
AWG 28-16
AWG 28-16
