INNENRADIUS KONVEX

Dieser Modus dient dem Drehen von konvexen Innenradien. Dabei wird die X- und Z-Achse
simultan bewegt. Neben runden Radien sind auch elliptische Radien möglich.
Die Schneidradius-Korrektur erfordert dass bei diesem Vorgang über XP und ZP hinaus ge-

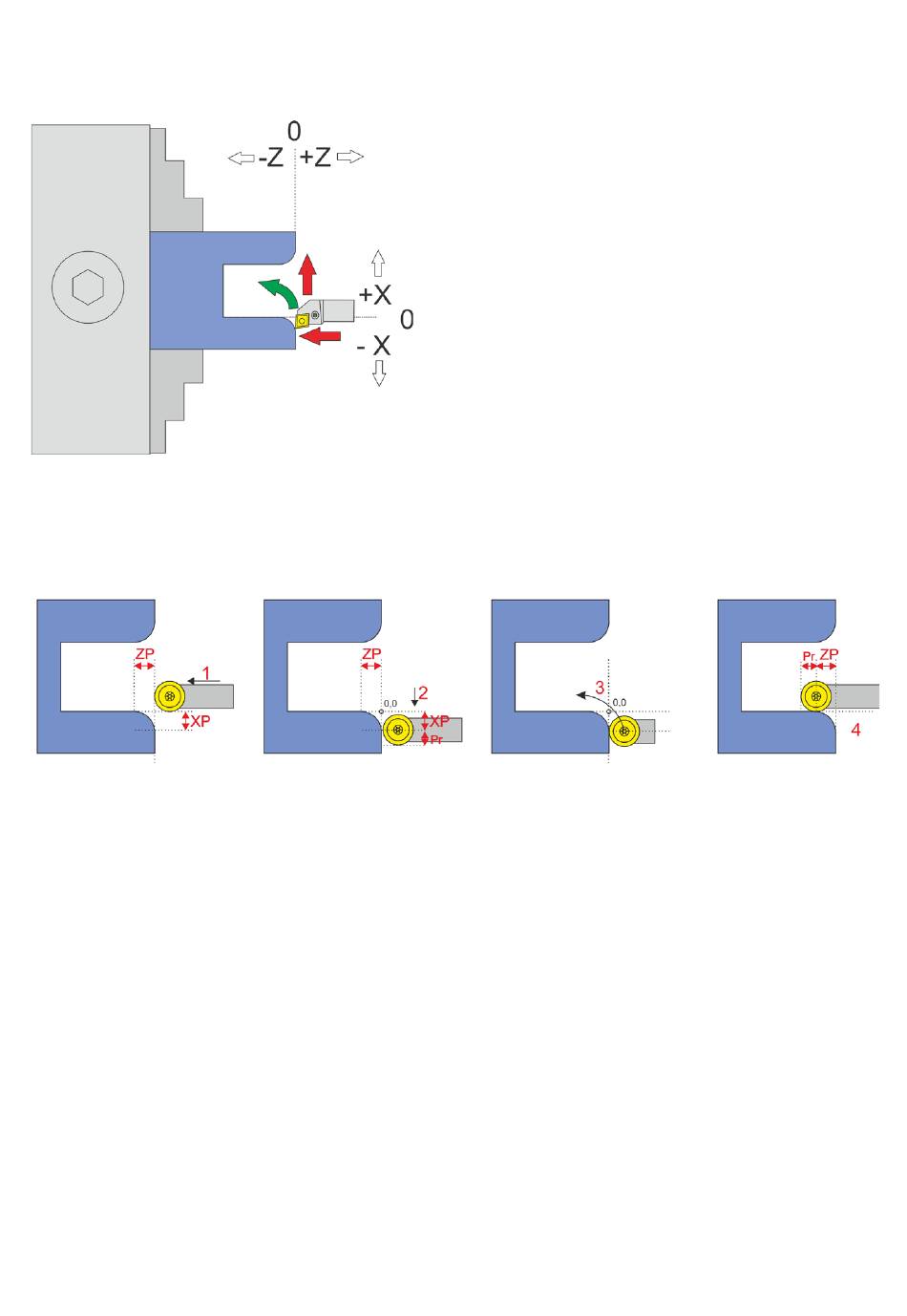

fahren wird! Der genaue Vorgang ist unten dargestellt, zur Verdeutlichung mit einer runden
Schneidplatte:
Pr = Schneidenradius
1. Werkzeug wird um den Betrag des Schneidenradius über XP hinausgefahren
2. Werkzeug steht dann tiefer als XP!
3. Kontur wird abgefahren
4. Die Fahrt endet um den Betrag des Schneidenradius weiter über ZP hinaus
5. Danach erfolgt die Rücksetzung auf 0,0 bzw. auf die eingestellte Vorhalteposition
Bei kleinen Schneidenradien ist der Weg der weiter gefahren werden muss also klein, man
muss es aber beachten falls am Ende z.B. ein Absatz ist.
