EIN- UND AUSGÄNGE

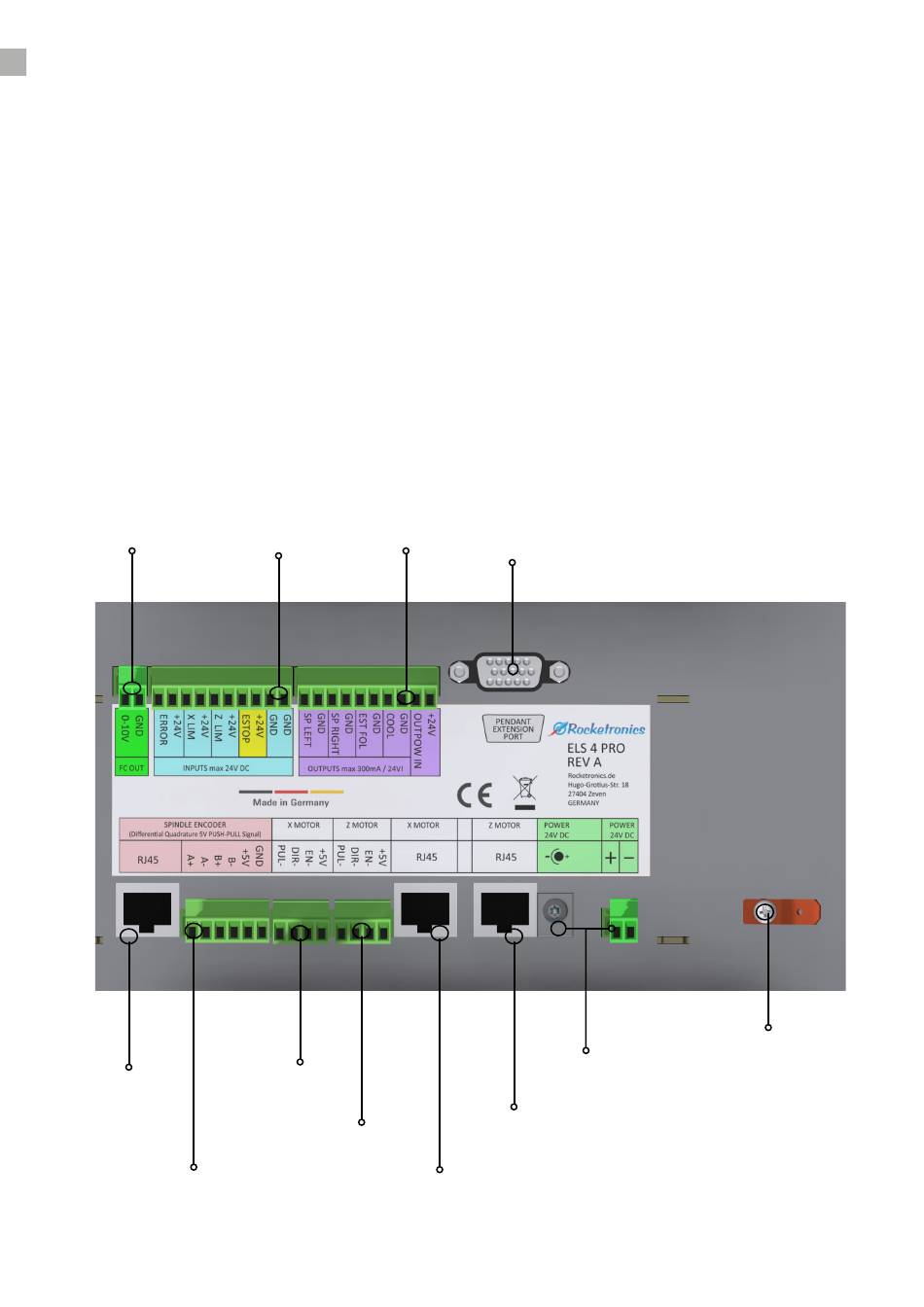

Für den Anschluss an die Maschine stehen diverse Ein- und Ausgänge zur Verfügung.
2 Eingänge für 1 Inkrementalencoder (RJ45 und Schraubklemme)
2 Eingänge für 1 Antriebssystem der X-Achse (RJ45 und Schraubklemme)
2 Eingänge für 1 Antriebssystem der X-Achse (RJ45 und Schraubklemme)
(ACHTUNG: Entweder RJ45 -ODER- Klemmen verwenden!)
1 Versorgungsspannungseingang für 24V Rundstecker oder Klemme
4 Digitale Eingänge für Nothaltkreis, Grenztaster und Fehlersignale
4 Ausgänge für 12-24V für Schaltzwecke
1 Ausgang mit 0-10V Signal für Spindelsteuerung über Frequenzumrichter
1 SUB-D 15 Erweiterungsanschluss für ein externes Bedienteil
1 Erdungs-Anschluss
Alle Schraubklemmen sind abnehmbar.
Die Klemmenbelegung ist auf dem Aufkleber abgebildet.
4 Eingänge
0-10V 4 Ausgänge 12-24V,
max 24V
Ausgang 300mA
Erweiterungs-
Anschluss
Erdung
Spannungsversorgung
Anschlussklemme
RJ45-Anschluss
24V/1A
X-Motor
ENCODER
Anschlussklemme RJ45-Anschluss
Z-Motor Z-Motor
Anschlussklemme RJ45-Anschluss
ENCODER X-Motor
