FREISTICH

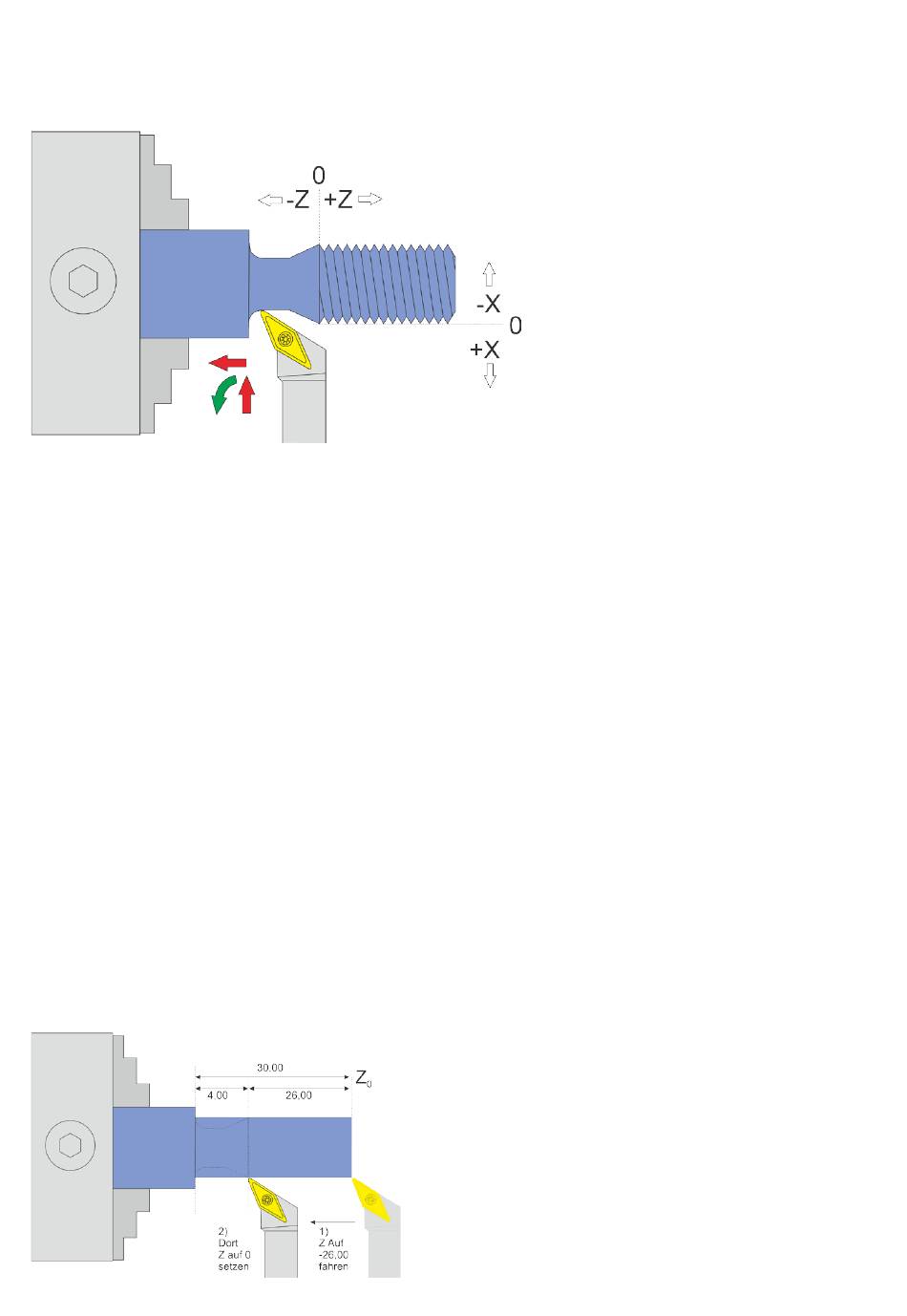

Dieser Modus dient dem automatischen Drehen von Freistichen nach DIN 76-1. Gedreht wird
hierbei mit spitzen Wendeplatten, z.B. Typ VCGT.
Ein Freistich ist optimal am Grund von Gewinden. Der Freistich nach DIN 76-1 wird eingeleitet
von einer 30° Schräge, danach folgt eine gerade Strecke die in einem Radius endet.
Die Eingabe der Maße erfolgt durch Ändern der Tiefe (XP). Da Freistiche i. d. R. bei Gewinden
verwendet werden wählt man die Tiefe anhand der Gewindetiefe, und setzt etwas hinzu um si-
cher zu gehen. Die Länge des Freistichs wird dann automatisch berechnet, so kommt man zum
kürzestmöglichen Freistich. Will man den Freistich länger haben als die Automatik berechnet
hat kann man auf ZP wechseln und die Länge einfach erhöhen.
Vor Schnittbeginn wird wieder gezeigt in wievielen Durchgängen gedreht werden soll, was man
wie gewohnt mit dem Drehknopf schnell ändern kann.
Beispiel:
Ein Bolzenende wurde abgedreht und ist 30 mm lang. Ein Gewinde soll geschnitten werden mit
0,97mm Gewindetiefe. Wir stellen die Tiefe des Freistichs auf XP=-1,50mm. Die Länge wird von
der ELS dann auf ZP=-3,47mm berechnet.
Damit wir den Freistich exakt ans Ende des Bolzens legen können erhöhen wir die Länge auf
-4,00 mm. Wir fahren dann ausgehend vom Nullpunkt an der Planfläche des Bolzens in Z auf
-26,00, also 4mm vor Ende des Bolzens. Dort setzen wir Z auf 0, unser neuer Nullpunkt für den
Freistich. So können wir den 4mm langen Freistich exakt bis an das Bolzenende drehen!
