Innendrehen - Rocketronics ELS 4 PRO Gebrauchsanweisung, Originalbetriebsanleitung

INNENDREHEN

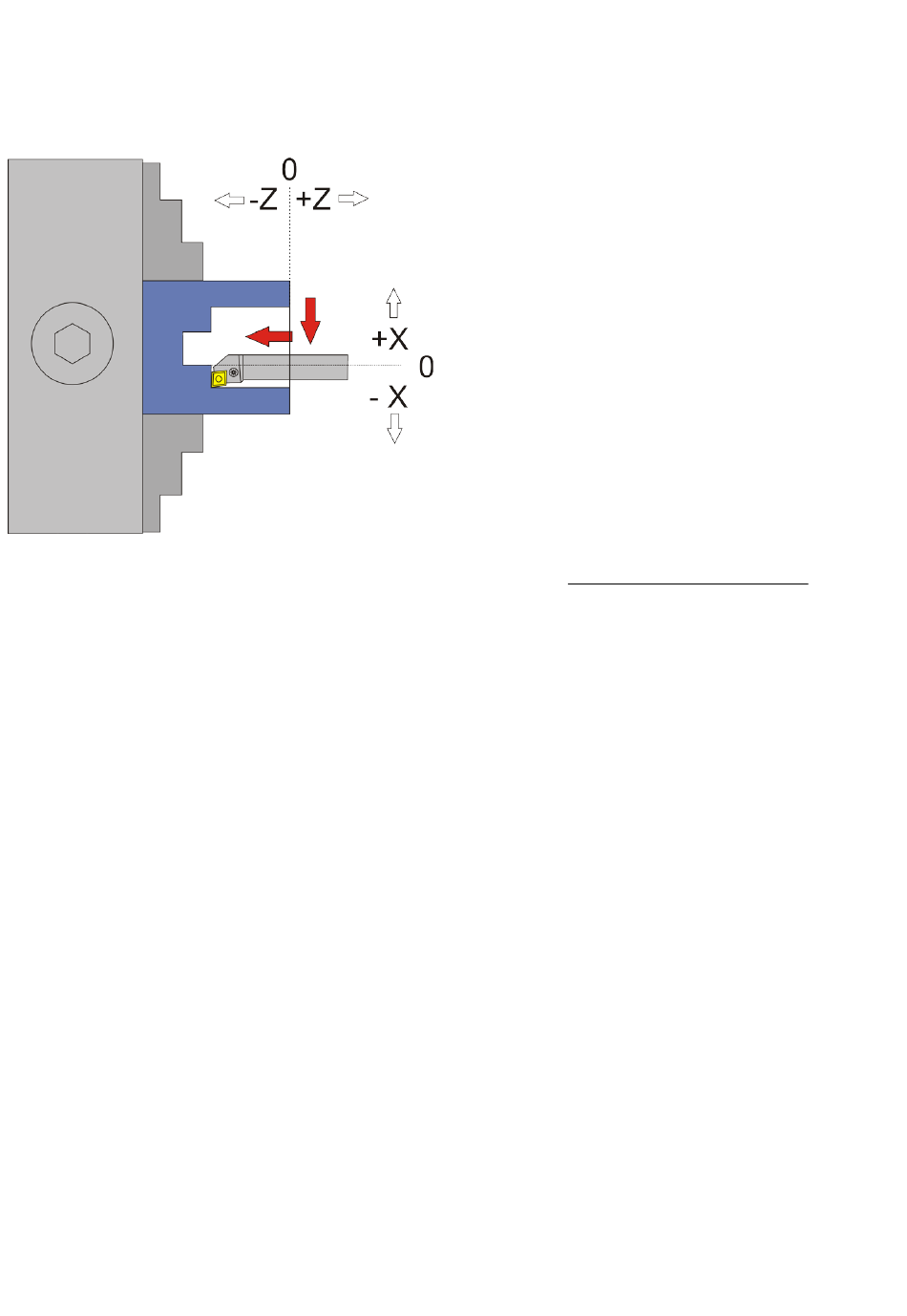

Dieser Modus dient dem Abtrag von Material in Längsrichtung, aber von innen.
Vom Nullpunkt ausgehend fährt der Drehmeißel nach –X, danach nach –Z
ZP entspricht hier die Länge, XP der Tiefe des Materials das abgenommen wird
ACHTUNG: -X ist IMMER in Abtragrichtung, in diesem Fall ist –X also zum Bediener hin! Das ist
die andere Richtung als beim Außendrehen! Fahren Sie zum Nullsetzen der X-Achse immer auf
den Bediener zu und setzen dann auf 0, nur so ist sichergestellt, dass das Umkehrspiel berück-
sichtigt wird.
Bewegte Achsen und Richtungen:
• X zum Bediener hin (-X)
• Z zum Futter hin (-Z)
Notwendige Angaben:
• Vorschub F in mm/U
• ZP: Länge der Bearbeitung in Z-Richtung, muss null oder negativ sein
Optionale Angaben
• XP: Materialabnahme in X-Richtung, muss null oder negativ sein.
Wenn =0 wird nur in Z-Richtung zugestellt, z.B. bei Handzustellung in X-Richtung.
Wenn >0 steht vor Start des Vorgangs die Anzahl der Schnittdurchgänge zur Auswahl
Verfügbare Parameter im Parametermenü:
• X Ap Schlicht – Tiefe des letzten Schlichtgangs in mm
• Schlicht Vorschub – Geschwindigkeit des Schlichtgangs, entweder prozentual zur eingestell-
ten Vorschubgeschwindigkeit, oder wenn weiter über 100% hinaus gedreht wird auch in
diskreten Werten in mm/Umdrehung. Der Schruppgang erfolgt dann mit der im Zyklus ein-
gestellten Vorschubgeschwindigkeit (F), der letzte Schlichtgang dann mit der hier im Para-
metermenü eingestellten Geschwindigkeit. Die Einstellung erlaubt ein schnelles Schruppen
mit F und anschließendes langsames Schlichten.
62
