AUSSENKEGEL
Dieser Zyklus dient dem Drehen von Außenkegeln mit beliebigen Winkeln. Dabei wird die X-
und Z-Achse simultan bewegt.
Das Drehen von Außenkegeln ist nur mit Antrieb an der X-Achse möglich. Die Steuerung kom-
pensiert dabei den Radius der Schneide des Werkzeugs. Das geht soweit, dass auch komplett
runde Wendeplatten verwendet werden können. Der Radius muss im Parametermenü korrekt
angegeben werden. Die Einstellung ist „Schneidenradius".
Durch die Schneidenradius-Kompensation fährt die X-Achse geringfügig über –XP hinaus! Auch
in Z-Richtung kann eine geringe Überschreitung des Weges ZP vorkommen.
Wichtige Voraussetzung für das Drehen von Kegeln ist ein exakt vermessenes und in der Steu-
erung eingestelltes Umkehrspiel der X-Achse. Dieses kann mit einer Messuhr vermessen wer-
den und muss dann in den Einstellungen eingetragen werden.

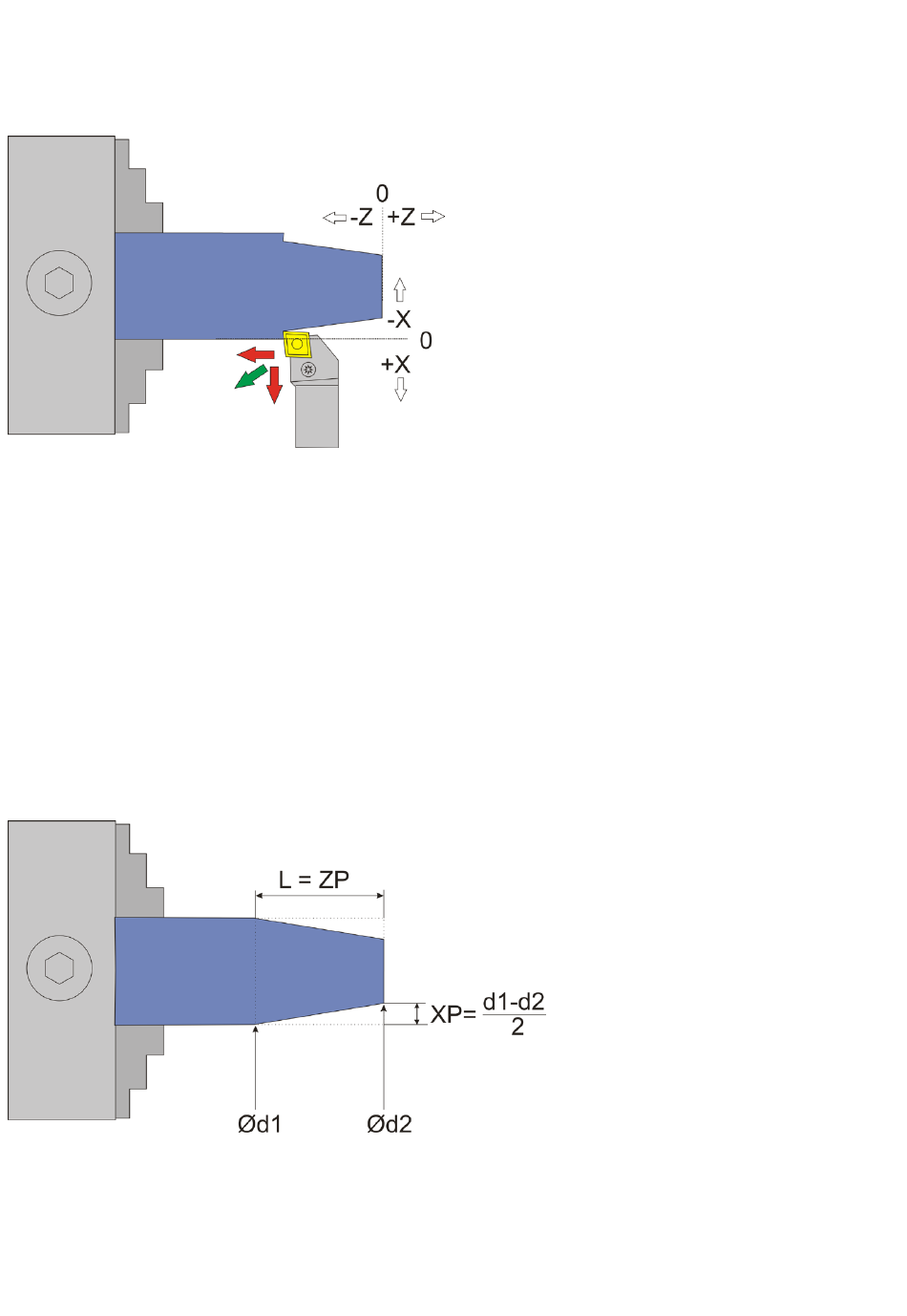

Ein Kegel ist durch 2 Durchmesser D1, D2 und der Länge L definiert:
Die Steuerung erwartet zwei Angaben:
ZP – Das entspricht der Länge des Kegels
XP – Die Strecke in X um die sich der Kegel verjüngt, also (d1-d2)/2
