AUSSENRADIUS KONKAV
Dieser Modus dient dem Drehen von konkaven Außenradien. Dabei wird die X- und Z-Achse
simultan bewegt. Neben runden Radien sind auch elliptische Radien möglich.

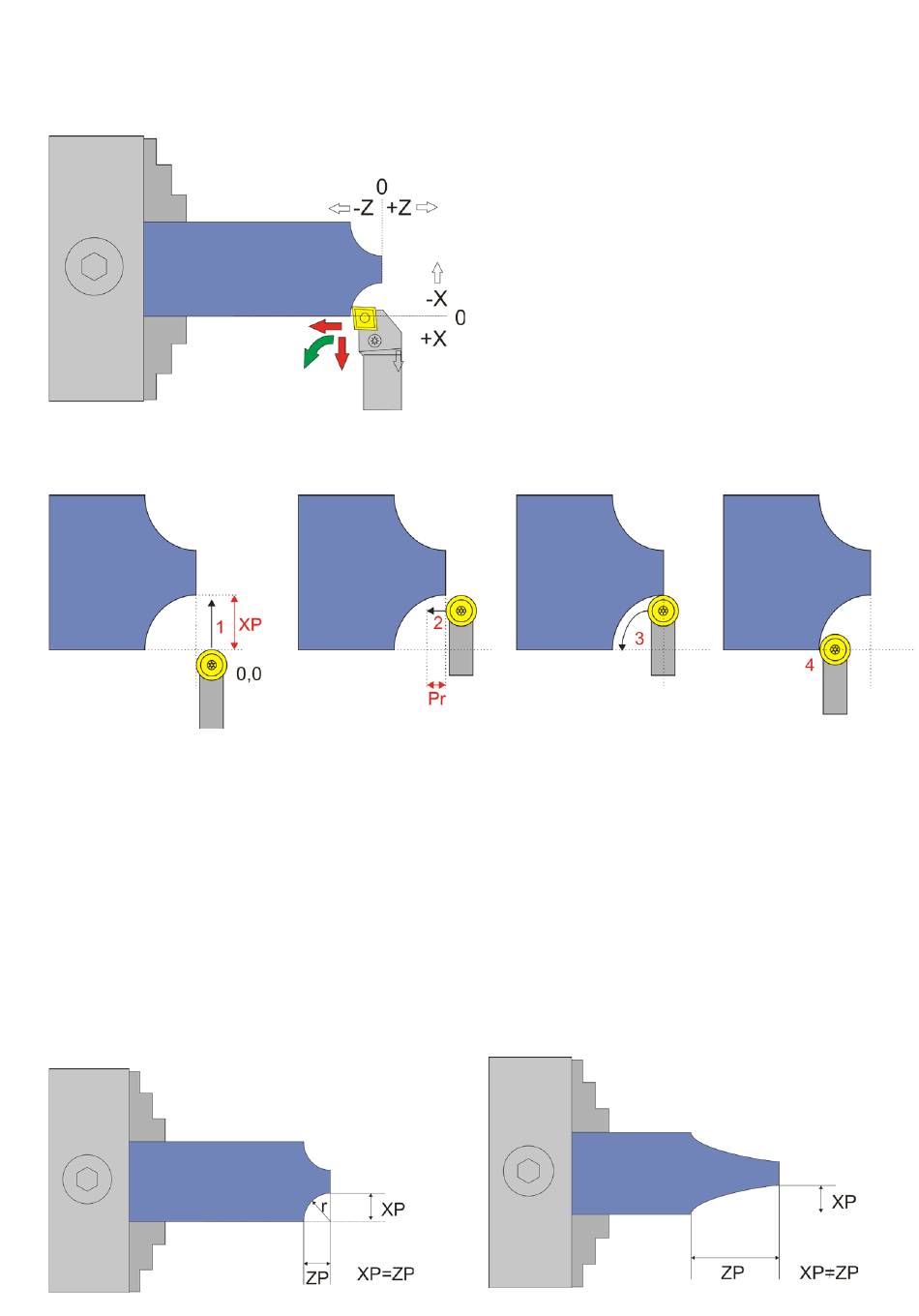

Bei dieser Operation wird nicht über XP und ZP hinaus gefahren. Zur Verdeutlichung ist unten
der genaue Fahrweg dargestellt:
Pr = Schneidenradius
1. Werkzeug wird auf -XP gefahren
2. Werkzeug wird gerade um den Schneidenradius PR nach links ins Material gefahren
3. Kontur wird abgefahren
4. Die Fahrt endet bei –ZP, das Werkzeug steht dann noch um den Betrag von Schneidenradius
über 0 hinaus.
5. Danach erfolgt die Rücksetzung auf 0,0 bzw. auf die eingestellte Vorhalteposition
Der Radius wird hier durch die Werte ZP und XP definiert:
Kreisförmiger Radius: XP=ZP Elliptischer Radius: XP≠ ZP
