KEGELIGE GEWINDE
Die ELS kann auch kegelige Gewinde innen und außen drehen.
Dazu muss das Rohmaterial natürlich zuerst mit der Kegelfunktion in einen Kegel verwandelt
werden. Üblicherweise werden Kegelgewinde neben Steigung und Flankenwinkel durch ein Ke-
gelverhältnis definiert, z.B. 1:16. Zur Definition des Kegelverhältnisses sie den Anhang.
Damit das exakt funktioniert haben die Gewindemodi einen Parameter namens „Kegelverhält-
nis" erhalten. Sie können ihn im Parametermenü einstellen.
ACHTUNG: Verwenden Sie hier keine Extremwerte, da es sonst zu Fehlfunktionen kommen
kann. Diese Funktion ist für übliche Kegelgewinde von 1:10 - 1:20.
In den Gewindemodi dient XP der Eingabe der Gewindetiefe, ZP für die Gewindelänge. Um die
Kegelform festzulegen verwendet man den Parameter Kegelverhältnis, üblicherweise ist das
auch beim Gewinde angegeben. So kann man es gleich übernehmen.
Steht das Kegelverhältnis auf 1:0 ist kein Kegel definiert, alles größer als 1:0 erzeugt ein kegeli-
ges Gewinde! 1:0 ist nach einem Neustart voreingestellt.
Passend dazu haben die Kegel-Modi auch diesen Parameter, so dass man für Kegelgewinde
erst einen Kegel mit z.B. 1:16 drehen kann und dann direkt danach das passende Gewinde. Der
Parameter „Kegelverhältnis" bleibt dazu so stehen wie man ihn in einen der Modi eingestellt
hat. In den Kegelmodi wird das noch genau beschrieben.
Beim Kegeligen Gewinde muss man die Schneide in Z genau auf die vordere Kante des Kegels
nullstellen. Ansonsten wird es wie ein normales Gewinde gedreht, die ELS sorgt für die korrekte
Zustellung.
Mit anderen Worten: Sie müssen nur den Parameter Kegelverhältnis ändern um ein Kegeliges

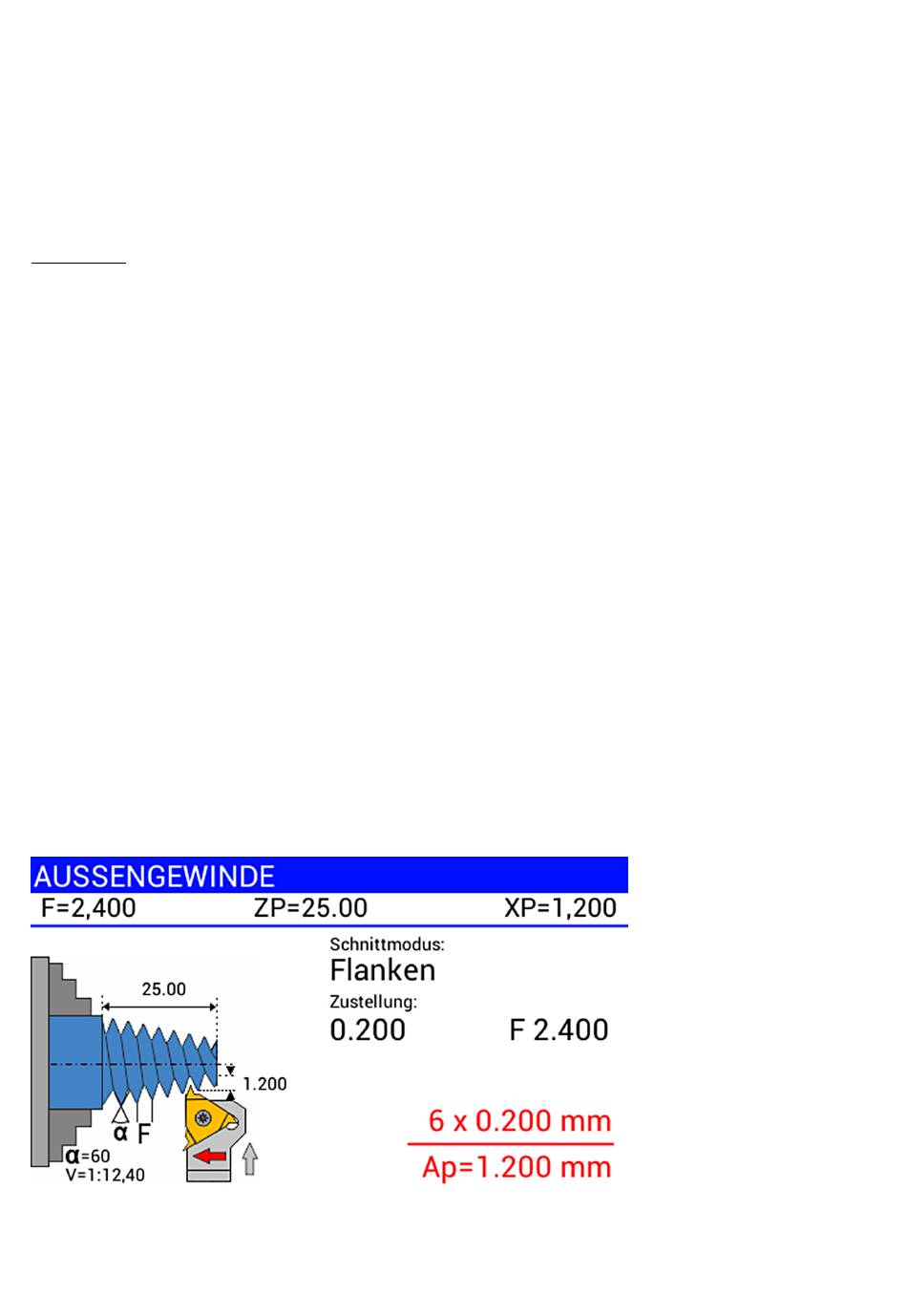

Gewinde zu schneiden! Mehr ist nicht notwendig. Dies wird auch optisch nach Start des Zyklus
angezeigt, z.B. so:
Näheres dazu auch im nächsten Abschnitt.
