ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
Encoder-Anschluss
Der Encoder liefert das Positionssignal für die Spindel, der Encoder liefert also die genaue Position
der Spindel an die Steuerung. Es sollte ein Encoder mit 400 Schritten / Umdrehnung verwendet
werden. Die Signale sind recht störungsbehaftet, vor allem wenn Frequenz-umrichter verwendet
werden. Um die Signalübertragung sicherer zu machen hat man sich eine differentielle Übertragung
ausgedacht, dabei werden die Signale gegensätzlich übertragen, was eine erhebliche höhere
Störfestigkeit liefert. Um ein differentielles Signal zu erhalten gibt es einen kleinen Wandler, den
„Differenziellen Leitungstreiber" der direkt an den Encoder des Typs HEDS oder AMT gelötet wird.
Der Wandler wird über ein handelsübliches Netzwerkkabel (Patchkabel) mit der Steuerung
verbunden, dadurch hat man gleich eine gut abgeschirmte Leitung und muss nichts abisolieren oder
anlöten.
Anschluss
des
Differenziellen
Leitungstreibers
an
einen
HEDS
5540-Encoder:

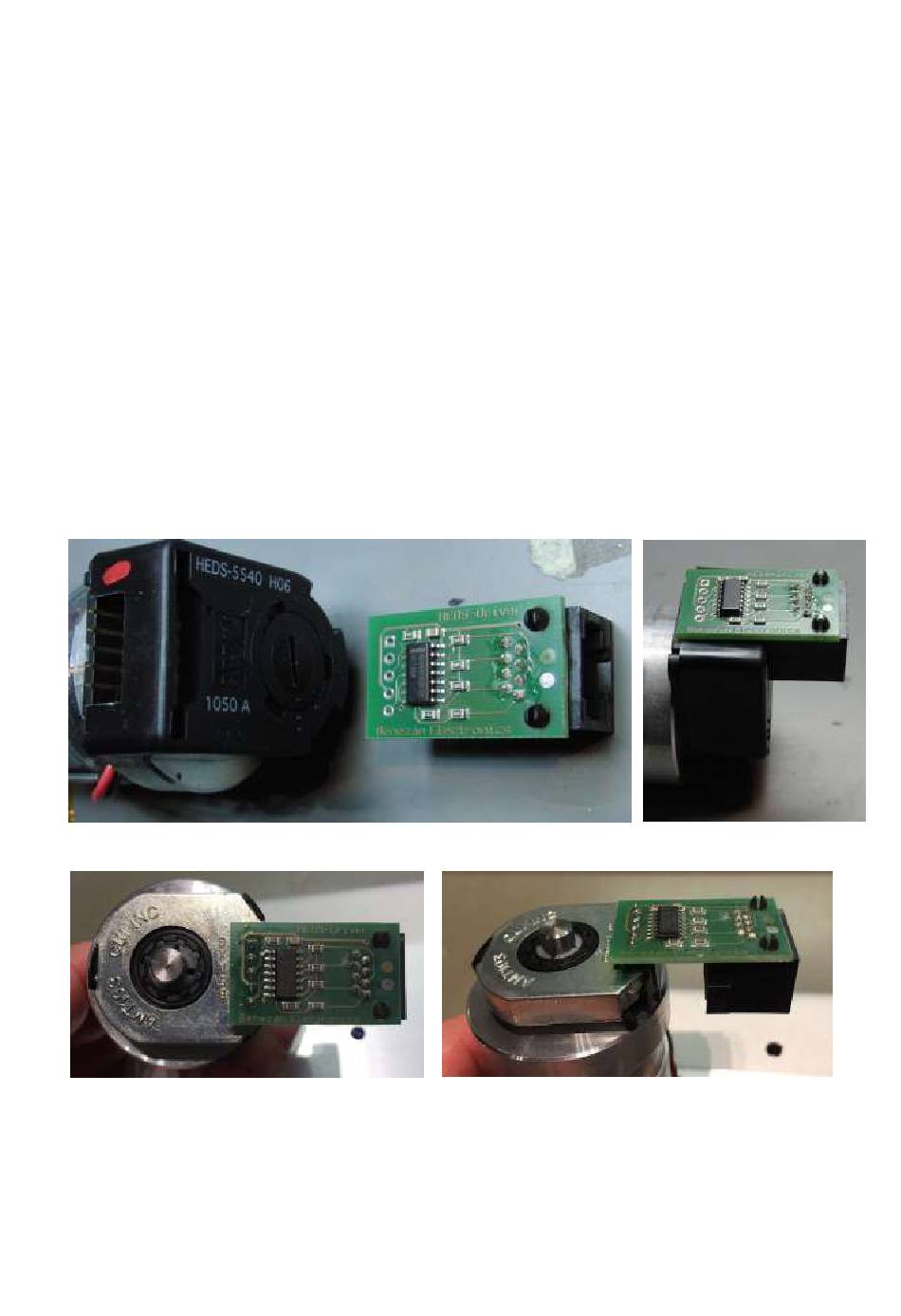

Der Treiber muss an den Encoder angelötet werden, dazu den Treiber wie auf dem Foto aufsetzen
und Verlöten.
Anschluss an einen Encoder Typ HEDS 5540:
Anschluss an einen Encoder Typ AMT103-V:
Wird ein andere Encodertyp verwendet kann man entweder das Patchkabel an einem Ende
abschneiden und die Adern an den Encoder direkt anklemmen oder man verbindet mit einer eigenen
Leitung direkt an die interne 5-Fach Klemme X2.
