Das PWM-Signal kann auch dazu verwendet werden, um einen
Stream-Verdichter mit einem Entlastungsventil zu regeln (Stream
4) oder eine mit zwei Entlastungsventilen (Stream 6)
Stream 4: Die Verdichterleistung wird um bis zu 50 % auf ein Relais
geleitet, die restlichen 50 bis 100 % auf das Entlas-
tungsventil.
Stream 6: Die Verdichterleistung wird um bis zu 33 % auf ein
Relais geleitet, die restlichen 33 bis 100 % auf den
Entlastungsventilen.
Bitzer CRII Ecoline
CRII 4: Das Puls-signal kann auch dazu verwendet werden, um ei-
nen CRII-Verdichter mit zwei Entlastungsventile zu regeln.
(4 Zylinder Version)
Die Verdichterleistung kann von 10 bis 100% regeln abhängig von
der Pulsierung der Entlastungsventile. Verdichter Startsignal wird
an ein Relaisausgang angeschlossen und die Entlastungsventile
sind mit Solid state Ausgängen DO1 und DO2 verbunden.
Entlastung 2 folgt Entlastung 1
aber wird mit einer ½ Periode
verschieben.
CRII 6: Das Puls-signal kann auch dazu verwendet werden, um
einen CRII-Verdichter mit drei Entlastungsventile zu regeln.
(6 Zylinder Version)
Verdichter Startsignal wird an ein Relaisausgang ange-
schlossen.
Zwei von den Entlastungsventilen werden mit Solid state Ausgän-
gen DO1 und DO2 verbunden. Der dritte wird an einem Relaisaus-
gang angeschlossen.
Die Verdichterleistung kann von 10 bis 67% regeln abhängig von
der Pulsierung der Entlastungsventile.
Damach schaltet das Relais die dritte Entlastung. Wenn das Relais
OFF ist, wird die Leistung zwischen 33 und 100% geregelt.
Individuelle Sd Überwachung
Bei der Regelung mit Überwachung der Sd-Werte von einer der
drei Verdichtertypen, wird der Regler die Leistung steigern, wenn
sich die Temperatur dem Sd-Grenzwert nähert. Dies ermöglicht
eine bessere Kühlung des entlastete Verdichters.
AK-PC 782A
Entlastung 1
Entlastung 2
Leistungsregler RS8HL203 © Danfoss 2017-11

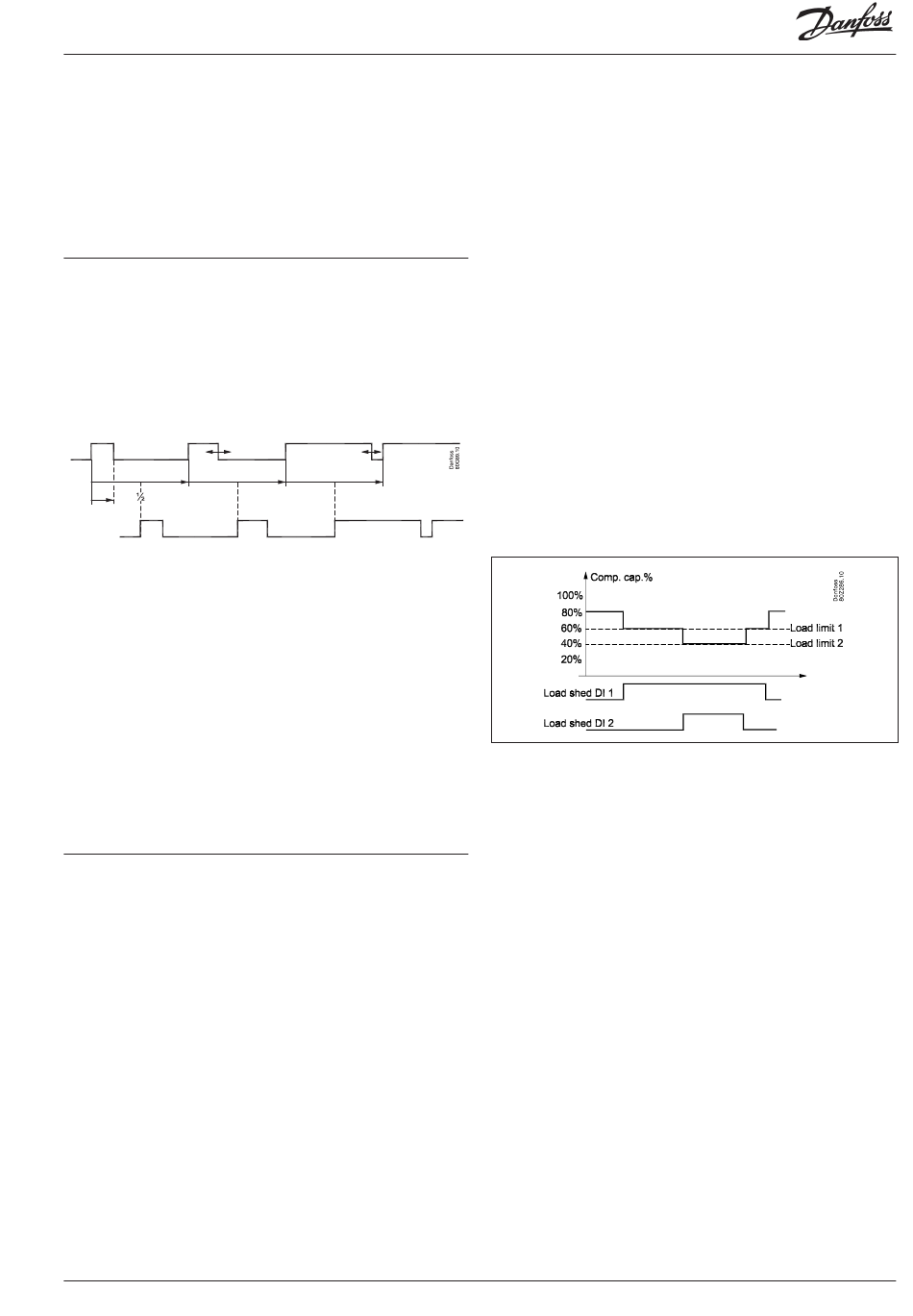

Load shedding (Lastabwurf)

Bei einigen Anlagen möchte man die Leistung des eingeschalte-
ten Verdichters begrenzen können, sodass man die elektrische
Gesamtlast beim Laden zeitweise begrenzen kann. (Der IT-Kreis ist
nicht direkt betroffen.)
Diese Begrenzung kann auf folgende Weise aktiviert werden:
• Über ein Signal vom Netzwerk
• Über ein Signal an einem DI-Eingang + ein Signal über das
Netzwerk
• Über ein Signal an zwei DI-Eingängen + ein Signal über das
Netzwerk
Das Signal über das Netzwerk wird zur gleichen Funktion führen,
als wenn das Signal am DI 1 eingehen würde.
Jedem Digitalgang ist ein Grenzwert für die maximal zulässige
eingeschaltete Verdichterleistung zugeordnet, sodass man die
Leistungsbegrenzung in 2 Stufen ausführen kann.
Wenn ein Digitaleingang aktiviert wird, wird die maximal zuläs-
sige Verdichterleistung auf die eingestellte Grenze beschränkt.
Das heißt, dass dann, wenn die aktuelle Verdichterleistung bei
Aktivierung des Digitaleingangs über dieser Grenze liegt, so viel
Verdichterleistung abgeschaltet wird, dass sie dem eingestellten
maximalen Grenzwert für diesen Digitaleingang entspricht oder
darunter liegt.
Der Schwellwert kann nicht niedriger als der niedrigste Kapazi-
tätsschritt des Verdichters eingestellt werden/„Startdrehzahl".
Wenn beide Lastabwurfsignale aktiv sind, gilt der niedrigste
Grenz-wert für die Leistung.
Max. Zeit
Eine maximale Periode mit geringer Verdichterleistung kann ein-
gestellt werden. Nach Ablauf der Periode schaltet das System um
zur normalen Regelung, bis der Saugdruck wieder zur Verfügung
steht. Lastabwurf ist dann gestattet.
Übersteuerung des Lastabwurfs
Um zu vermeiden, dass Lastabwurf für die gekühlten Waren zu
Temperaturproblemen führt, wird eine Übersteuerungsfunktion
eingesetzt.
Es wird eine Übersteuerungsgrenze für den Saugdruck und eine
Verzögerungszeit für jeden Digitaleingang eingestellt.
Wenn der Saugdruck unter Lastabwurf die eingestellte P0-
Übersteuerungsgrenze überschreitet und die damit verbundenen
Verzögerungszeiten für die beiden digitalen Ausgänge abgelau-
fen sind, werden die Lastabwurf-Signale übersteuert, sodass die
Verdichterleistung erhöht werden kann, bis der Saugdruck wieder
unter dem normalen Referenzwert liegt. Danach kann Lastabwurf
wieder aktiviert werden.
Alarm:
Wenn ein digitaler Lastabwurf-Eingang aktiviert ist, wird ein Mel-
designal erzeugt, um darüber zu informieren, dass die normale
Regelung außer Kraft ist. Dieser Alarm kann unterdrückt werden,
wenn er nicht gewünscht wird.
