Primärgetakteter
Schweißgleichrichter
BEDIENUNGS-
ANLEITUNG
ERSATZTEIL-
LISTE
42,0410,0617 031999

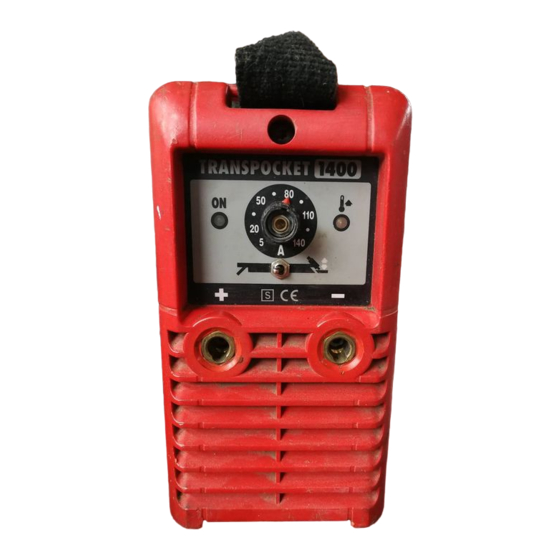

TRANSPOCKET 1400 MV
Primary transistor-switched
welding rectifier
OPERATING
INSTRUCTIONS
SPARE PARTS
LIST
Rectificador de soldadura
con primario conmutado por
transistor
INSTRUCCIONES
DE USO
LISTA DE
REPUESTOS
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius Transpocket 1400 MV
Inhaltszusammenfassung für Fronius Transpocket 1400 MV
- Seite 1 TRANSPOCKET 1400 MV Primärgetakteter Primary transistor-switched Rectificador de soldadura Schweißgleichrichter welding rectifier con primario conmutado por transistor BEDIENUNGS- OPERATING INSTRUCCIONES ANLEITUNG INSTRUCTIONS DE USO ERSATZTEIL- SPARE PARTS LISTA DE LISTE LIST REPUESTOS 42,0410,0617 031999...
-
Seite 3: Inhaltsverzeichnis
Personal und nur im Rahmen der technischen Bestimmungen erfol- gen. Vor Inbetriebnahme unbedingt das Kapitel "Sicherheitsvorschrif- ten" lesen. INHALTSVERZEICHNIS Sehr geehrter Fronius-Kunde ..............3 Beschreibung der Bedienelemente ............6 Sicherheitsvorschriften ................4 Schweißgerät in Betrieb nehmen ............... 7 Allgemeines ................... 4 Bestimmungsgemäße Verwendung ............ -
Seite 4: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN ALLGEMEINES Befinden sich Personen in der Nähe so müssen - diese über die Gefahren unterrichtet, Das Schweißgerät ist nach dem Stand der Technik und den anerkannten - Schutzmittel zur Verfügung gestellt bzw. sicherheitstechnischen Regeln gefertigt. Dennoch drohen bei Fehlbedienung - Schutzwände bzw. -
Seite 5: Informelle Sicherheitsmaßnahmen
SICHERHEITSMASSNAHMEN AM AUFSTELLORT Schweißgeräten empfohlen. Fronius empfiehlt ein Kalibrierintervall von 12 - Das Schweißgerät muß auf ebenem und festen Untergrund standsicher Monaten. Setzen Sie sich für nähere Informationen mit Ihrem Fronius-Partner aufgestellt werden. Ein umstürzendes Schweißgerät kann Lebensgefahr in Verbindung! bedeuten! - In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschrif-... -
Seite 6: Allgemeines
ALLGEMEINES BESCHREIBUNG DER BEDIENELEMENTE PRINZIP Die TP 1400 MV stellt ein weiteres Bindeglied in der neuen Generation von Schweißgleichrichtern dar. Mit Hilfe der Hochleistungselektronik wurde ein einzigartiger Gleichrichter mit einem Gewicht von nur 4,4 kg geschaffen. Die Spannung des Stromnetzes wird gleichgerichtet. Durch einen schnellen Transistorschalter wird diese Gleichspannung mit einer Frequenz bis 100 kHz zerhackt. -
Seite 7: Schweißgerät In Betrieb Nehmen
Die Netzspannungsumschaltung erfolgt automatisch. Wird eine Spannung - Stromstecker des Massekabels in - Strombuchse einstecken und durch höher 135 V~ gemessen schaltet die TransPocket 1400 MV automatisch auf Drehen nach rechts verriegeln den 230 V~ Spannungsbereich. - Schweißbrenner bestücken (siehe Bedienungsanleitung Schweißbren-... -
Seite 8: Pflege Und Wartung
TECHNISCHE DATEN - Gasdüse an der Zündstelle aufsetzen, sodaß zwischen Wolframspitze und Achtung! Ist das Gerät für eine Sonderspannung ausgelegt, gelten Werkstück 2-3 mm Abstand bestehen (siehe Abb. 7a) die Technischen Daten am Leistungsschild. Netzstecker, Netzzulei- - Schweißbrenner langsam aufrichten bis die Wolframnadel das Werkstück tung sowie deren Absicherung sind entsprechend auszulegen. -
Seite 9: Fehlerdiagnose Und -Behebung
FEHLERDIAGNOSE UND -BEHEBUNG Achtung! Vor Öffnen des Schweißgerätes, Gerät abschalten, Netzstecker ziehen und ein Warnschild gegen Wiedereinschalten anbringen - gegebenenfalls Elkos entladen. Fehler Ursache Behebung kein Schweißstrom Netzzuleitung unterbrochen Netzzuleitung und Netzspannung kontrollieren Netzschalter eingeschaltet, Anzeige Betriebsbe- reit leuchtet nicht kein Schweißstrom Schweißkabelverbindungen unterbrochen Steckverbindungen überprüfen... - Seite 11 OPERATING INSTRUCTIONS...
- Seite 21 INSTRUCCIONES DE USO...
-
Seite 31: Spare Parts List
ERSATZTEILLISTE SPARE PARTS LIST LISTA DE REPUESTOS SCHALTPLAN CIRCUIT DIAGRAM JUEGO DE MODIFICACIÓN... - Seite 33 17,18 15,16 POS. BENENNUNG ARTICLE DENOMINATION VORDERFRONT TP1400 FRONT PANEL TP1400 FACADE TP1400 22,0405,0167 RÜCKFRONT TP1400 REAR PANEL TP1400 PANNEAU ARRIERE TP1400 22,0405,0168 DRUCK MANTEL TP1400 MV JACKET TP1400 MV AM BOITIER TP1400 MV AM 45,0200,1038 BODEN TP1400MV ROT BOTTOM TP1400 RED FOND TP1400 ROUGE 22,0405,0221 THERMOELEMENT TP1400...
-
