7.8.2. Schutzklasse IP54

Um diese Schutzklasse für den DLoG IPC 7/215 zu gewährleisten:
1. Legen Sie die vom Gerät hin- oder wegführenden Kabel möglichst kreuzungsfrei
nebeneinander.
2. Fixieren Sie die Kabel an der Zugentlastungsschiene mit Hilfe der beigelegten
Zugentlastungen. Achten Sie dabei darauf, dass die Kabel genau an den Positionen
befestigt werden, an denen sich die Kabelöffnungen der Kabelabdeckung befinden.

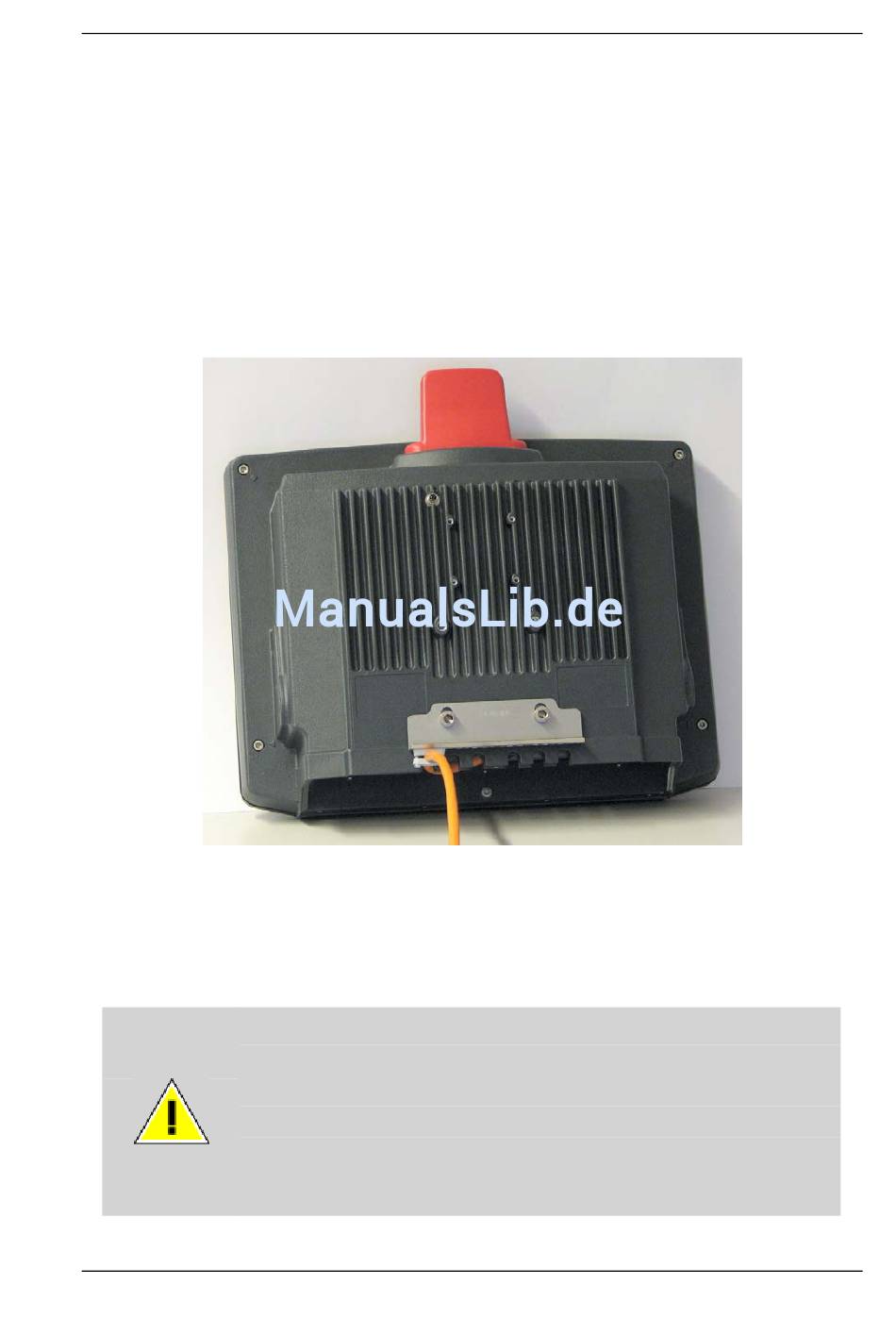

Abbildung 7.7: DLoG IPC 7/215 ohne Kabelabdeckung

3. Bringen Sie nun die Dicht-Tüllen an den Kabeln an.
Die Deckeldichtung der Kabelabdeckung muss unverletzt sein! Die
Kabelabdeckung muss sich ohne Kraftaufwand am Kabelschacht
des Gerätes aufsetzen lassen. Die Halsschrauben müssen
gleichmäßig, am besten diagonal immer 5 Umdrehungen, fest
angezogen werden. Nach 2 Tagen müssen die Schrauben
nachgezogen werden.
DLoG IPC 7/215 Handbuch
Einbau
61
