21.4. Dimensionierungsbeispiel

Dimensionierungsbeispiel für eine elastische Lagerung mit Montagebügel für
mobilen Einsatz
(gemäß Abbildung 21.1: Tischbefestigung mit Elastomerfedern)
Der DLoG IPC 7/215 wird mit einem Montagebügel, mobil, verschraubt. Zwischen dem
Montagebügel und einer Montagefläche eines Fahrzeuges sollen Elastomerfedern für
eine Tiefabstimmung sorgen. Die Resonanzstelle für die Raumachse mit den größten
Auslenkungen soll bei 20 Hz liegen.
• Welche Elastomerfedern sind geeignet?
• Welche Isolierwirkungen können bei unterschiedlichen Anregungsfrequenzen
erwartet werden?
Montagebeispiel für eine Tischbefestigung mit Elastomerfedern:
• DLoG IPC 7/215 mit Montagebügel, mobil, 15 Grad verstellbar
• 6 Elastomerfedern
• Durchmesser 30 bis 40 mm, 20 bis 30 mm hoch
• Naturgummi
• Schwingungsfähige Gesamtmasse DLoG IPC 7/215: ca. 9,8 kg

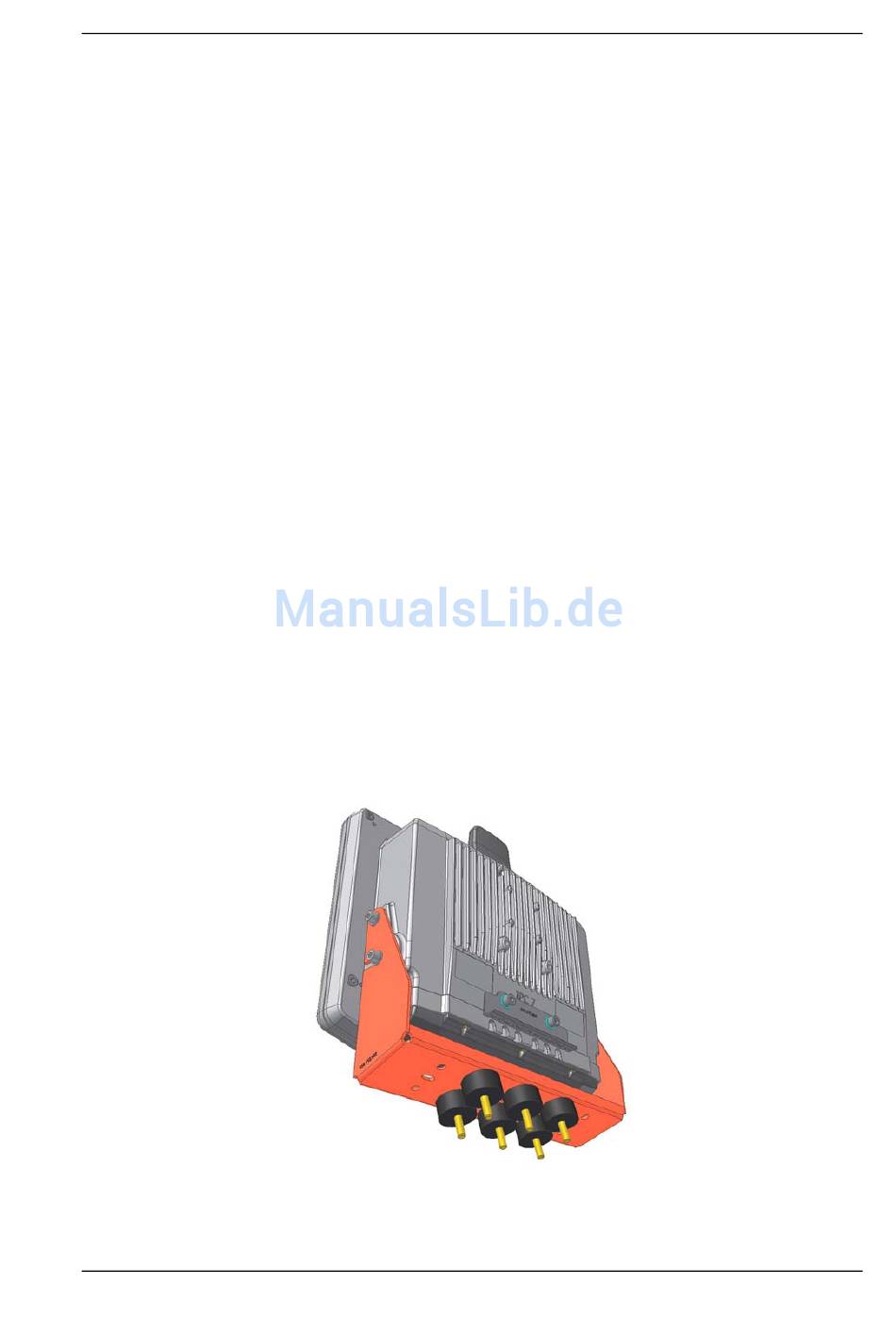

Abbildung 21.1: Tischbefestigung mit Elastomerfedern

DLoG IPC 7/215
