7.8. Kabelabdeckung (Spritzschutzabdeckung)

7.8.1. IP54 und IP65: Kabelabdeckung und Zugentlastung

Aus sicherheitstechnischen Gründen muss vor Inbetriebnahme des
DLoG IPC 7/215 die mitgelieferte Kabelabdeckung für die externen
Anschlüsse montiert werden.
Nach Abschluss der Montage müssen die Kabel mit Hilfe der
beigelegten Zugentlastungen fixiert werden.
Die Zugentlastungsschellen sind je nach Kabeldurchmesser zu montieren.
Rechts im Bild ist zu sehen, wie Kabel/Leitungen bis zu einem Durchmesser von 4 cm zu
montieren sind: Die Öffnung (Rundung) der Schellen ist nach unten gerichtet (Öffnung
der Rundung entgegensetzt zum Kabel); die obere Schelle mit der Öffnung zum Kabel.
Links im Bild ist zu sehen, wie Kabel/Leitung ab einem Durchmesser von 4 cm (und
größer) zu befestigen sind: Die Öffnungen (Rundungen) der beiden Schellen sind zum
Kabel gerichtet.
DLoG IPC 7/215

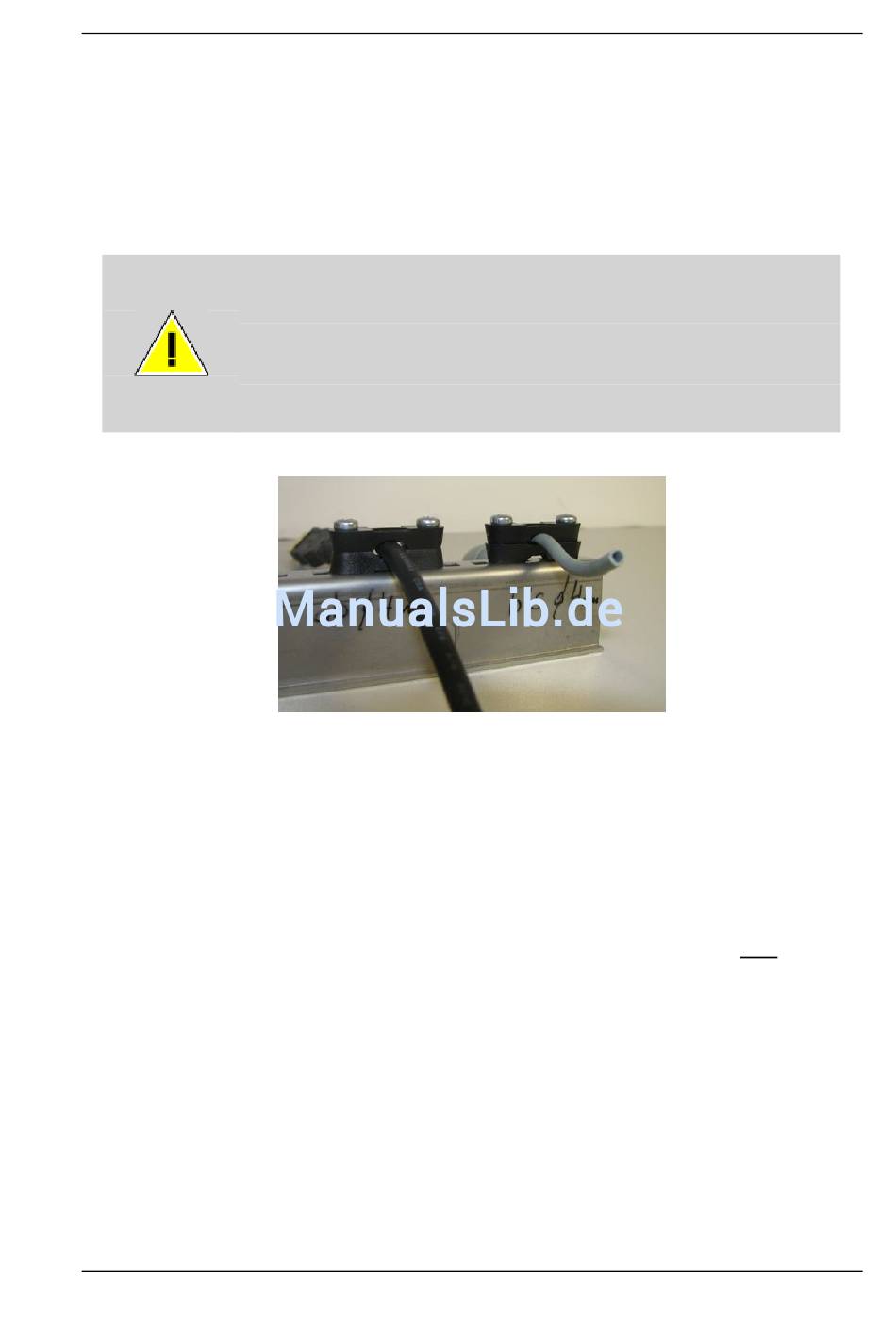

Abbildung 7.4: Zugentlastungsschellen
