13.3. Netzwerk-Adapter (10/100)

Der DLoG IPC 7/215 ist mit einem Netzwerk-Adapter mit 10/100 Mbit/s ausgestattet.
Dieser Adapter ist über die Rückseite des Gerätes zugänglich und bietet eine RJ45-
Anschlussbuchse.
Der Netzwerk Controller übernimmt die vollständige hardwaremäßige Anbindung an ein
Netzwerk.
Als Statusanzeige sind in der RJ45-Anschlussbuchse zwei LEDs integriert. Diese sind
folgendermaßen belegt:
Linke LED (grün)
LED aus: keine
Verbindung, keine Aktivität
LED an: Verbindung, keine
Aktivität
LED blinkt: Verbindung,
Aktivität
Ressourcen
Der Netzwerk-Adapter ist eine echte Plug and Play Komponente. Daher übernimmt die
Ressourcenzuweisung und -verwaltung vollständig das BIOS.
DLoG IPC 7/215
RJ45-Netzwerkbuchse

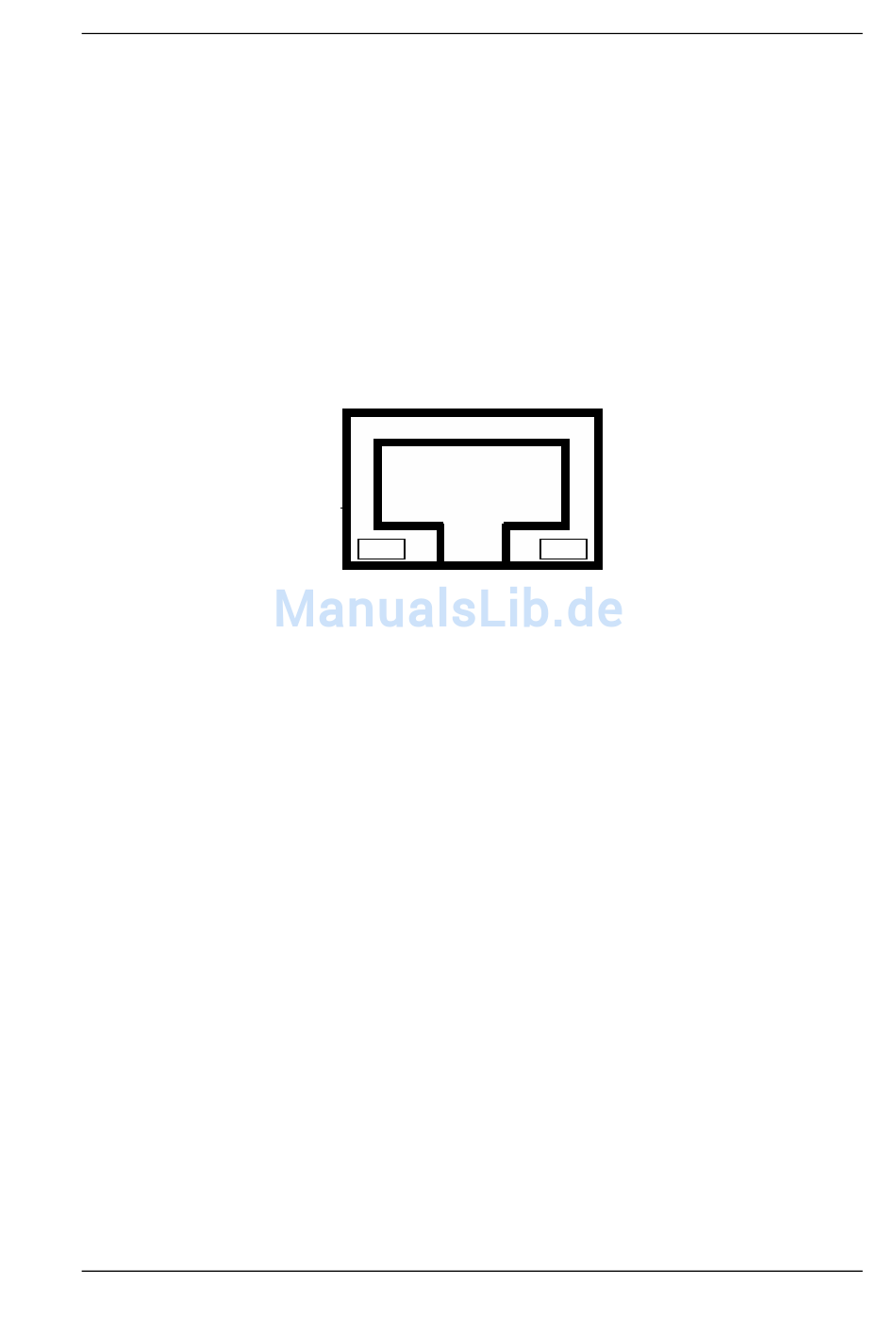

Abbildung 13.3: RJ45-Netzwerkbuchse

Handbuch
Interne Einheiten
Rechte LED (orange):
LED aus: 10Mbit/s
Netzwerk
LED an: 100Mbit/s
Netzwerk
