Gerät in Betrieb nehmen

5.2. Anschlussbelegung

Im folgenden Abschnitt wird die Anschlussbelegung sämtlicher externer Steckverbinder
des DLoG IPC 7/215 beschrieben. Die Anschlussbelegung basiert auf dem Motherboard
MPC6.20 06.2006.

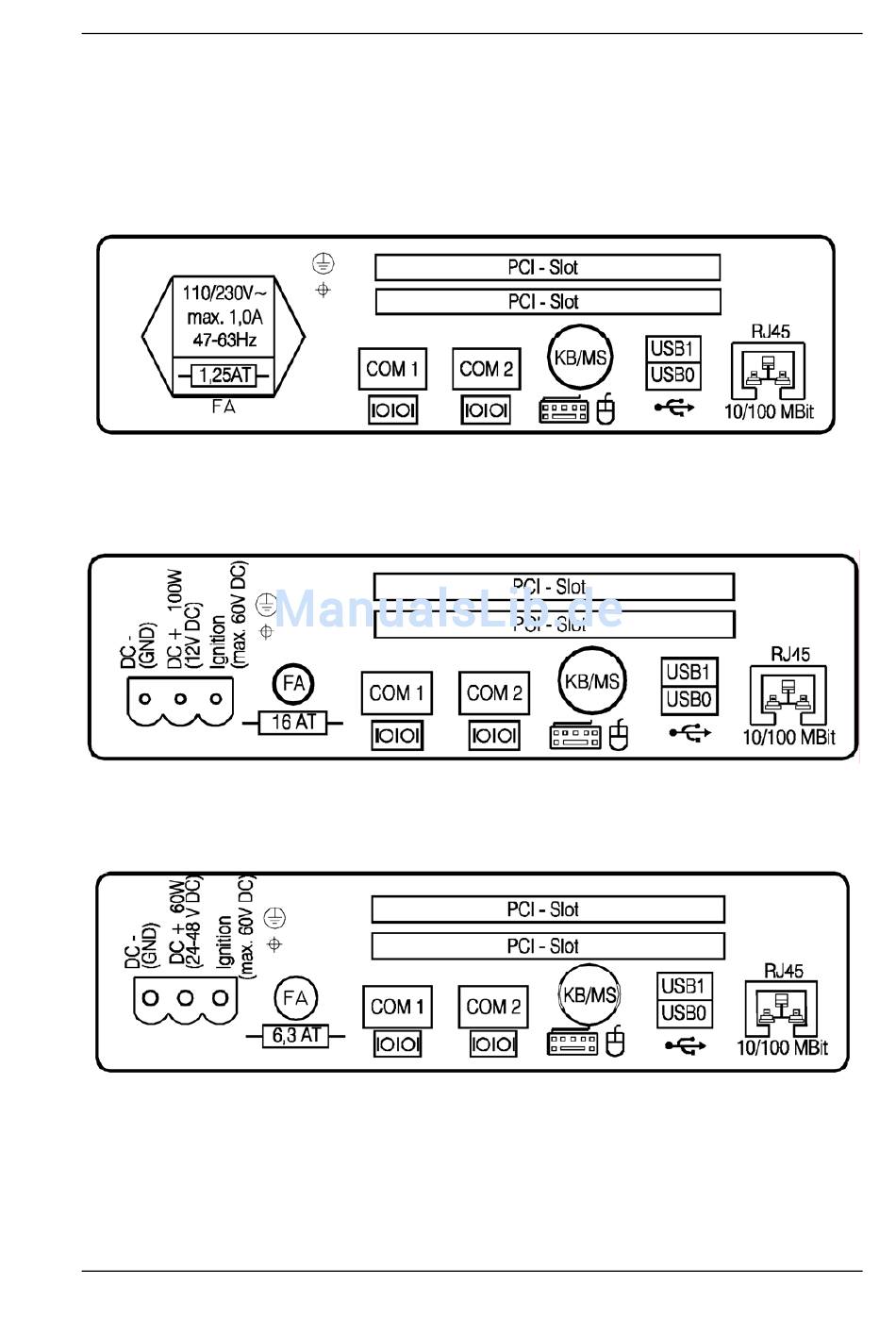

Abbildung 5.1: Externe Steckverbinder, AC-Variante

Abbildung 5.2: Externe Steckverbinder, 12 VDC 100 W-Variante

Abbildung 5.3: Externe Steckverbinder, 24/48 VDC 60 W-Variante

DLoG IPC 7/215 Handbuch 35
