94
Bosch Rexroth AG
Linearmodule MLR
Technische Daten

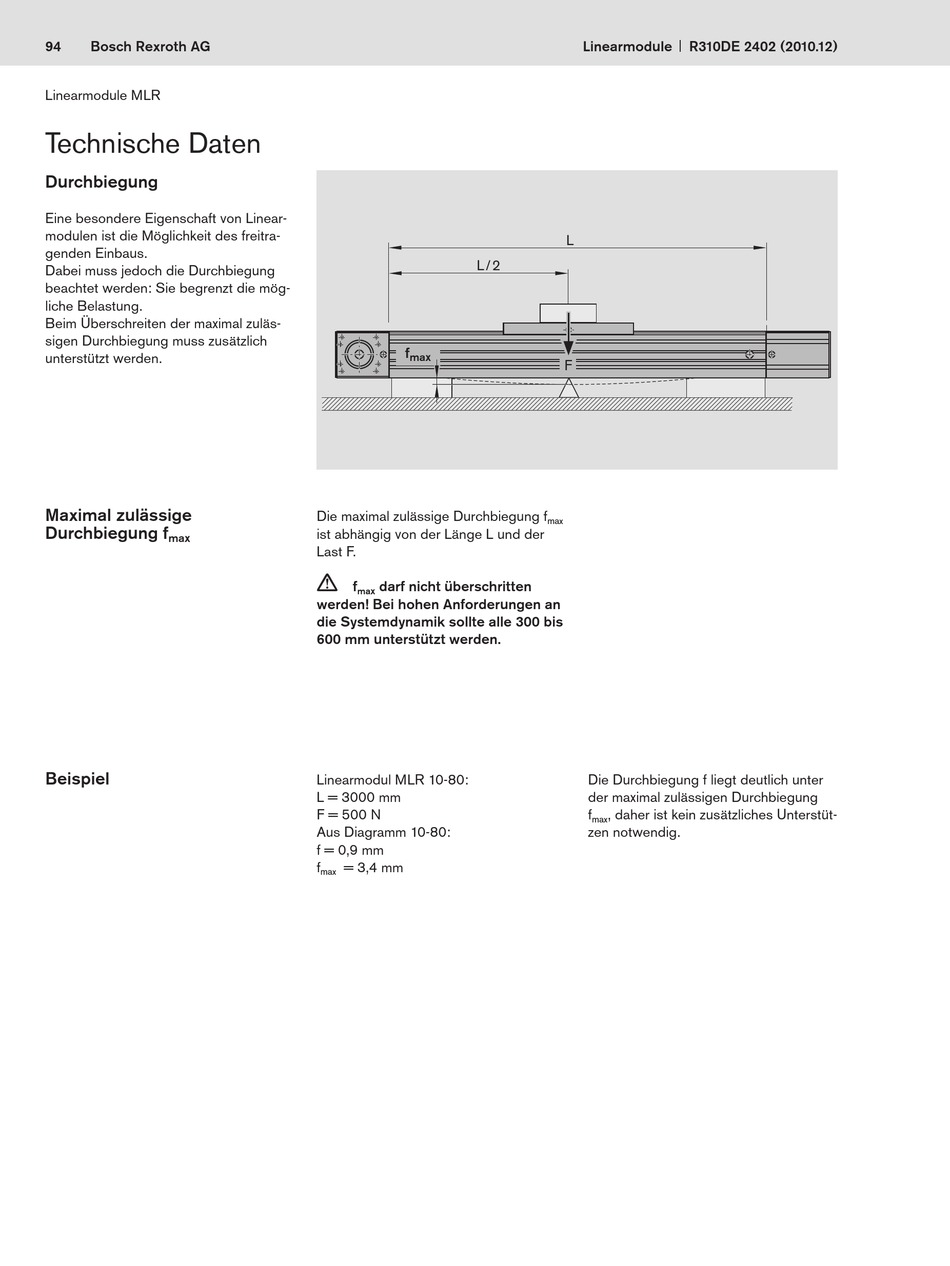

Durchbiegung
Eine besondere Eigenschaft von Linear-
modulen ist die Möglichkeit des freitra-
genden Einbaus.
Dabei muss jedoch die Durchbiegung
beachtet werden: Sie begrenzt die mög-
liche Belastung.
Beim Über schreiten der maximal zuläs-
sigen Durchbiegung muss zusätzlich
unterstützt werden.
Maximal zulässige
Durchbiegung f
max
Beispiel
L / 2
f
max
Die maximal zulässige Durchbiegung f
ist abhängig von der Länge L und der
Last F.
c
f
darf nicht überschritten
max
werden! Bei hohen Anforderungen an
die Systemdynamik sollte alle 300 bis
600 mm unterstützt werden.
Linearmodul MLR 10-80:
L = 3000 mm
F = 500 N
Aus Diagramm 10-80:
f = 0,9 mm
f
= 3,4 mm
max
Linearmodule
R310DE 2402 (2010.12)
L
F
max
Die Durchbiegung f liegt deutlich unter
der maximal zulässigen Durchbiegung
f
, daher ist kein zusätzliches Unterstüt-
max
zen notwendig.
