138
Bosch Rexroth AG

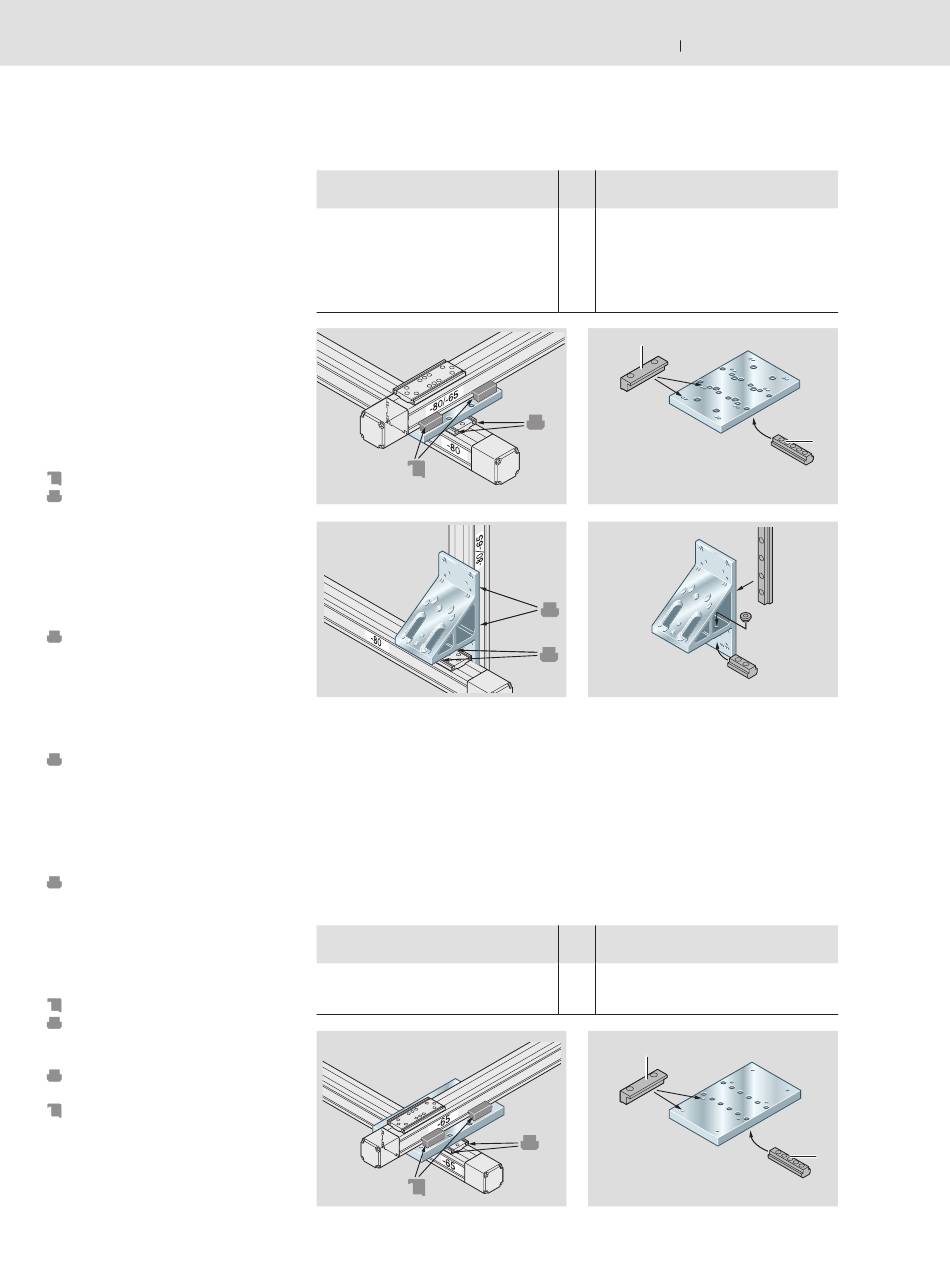

Verbindungssystem Linearmodule/Linearmodule
Kennzeichnung für Materialnummern
Kennzeichnungssystem für Material-
nummern (Beispiel):
Verbindungsplatte
R0391 210 03
Materialnummer Einzelteil
Baugruppe komplett: R0391 200 00
Materialnummer der kompletten Bau-
gruppe inklusive Montagematerial (hier:
inklusive Gewindeleisten und Schrauben
nach DIN)
Verbindungsplatte
R0391 210 58
Baugruppe komplett: R0391 200 56
Befestigung mit Spannstücken (1).
Befestigung mit Gewindeleisten (2).
Verbindungswinkel
R0391 140 08
– Z-Achse (Gr. -65) mit Gewindeleis-
ten am Tischteil
Baugruppe komplett: R0391 100 58
Gewindeleisten (1) + Nutensteine
(2) mit Gewindestiften fixierbar.
– Z-Achse (Gr. -80) mit Gewindeleis-
ten am Tischteil
Baugruppe komplett: R0391 100 59
Gewindeleisten (1) + Nutensteine
(2) mit Gewindestiften fixierbar.
– Z-Achse am Hauptkörper mit
Spannstücken (Gr. -65 und -80)
Baugruppe komplett: R0391 100 60
Z-Achse mit Gewindeleisten (1) be-
festigt und mit Gewindestiften fixierbar.
Verbindungsplatte
R0391 210 57
Baugruppe komplett: R0391 200 57
Befestigung mit Spannstücken (1).
Befestigung mit Gewindeleisten (2).
Symbole
Gewindeleiste oder Nutenstein
Spannstück
Hinweis
Genaue Angaben zum Rexroth Montage-
material siehe Abschnitt „Montagemate-
rial" und Kapitel „Befestigung".
Verbindung
von Linearmodul
MKK 20-80
MKR 20-80
MLR 10-80
Verbindung
von Linearmodul
MKK 15-65
MKR 15-65
MKP 15-65
Linearmodule
R310DE 2402 (2010.12)
mit Linearmodul
MKK 20-80
MKR 20-80
MLR 10-80
>
MKK 15-65
MKR 15-65
MKP 15-65
1
mit Linearmodul
MKK 15-65
>
MKR 15-65
MKP 15-65
1
2
2
