124
Bosch Rexroth AG
Schaltsystem MKR 25-145
Schaltsystem MKR 25-145
Schalteranbau MKR 25-145
Mechanische und induktive Schalter
Schaltdistanz: Die Schaltdistanz ist der
Abstand zwischen Tischteilmitte (TM)
und Nullpunkt (0), wenn ein Schalter
betätigt wird (angegeben in mm).

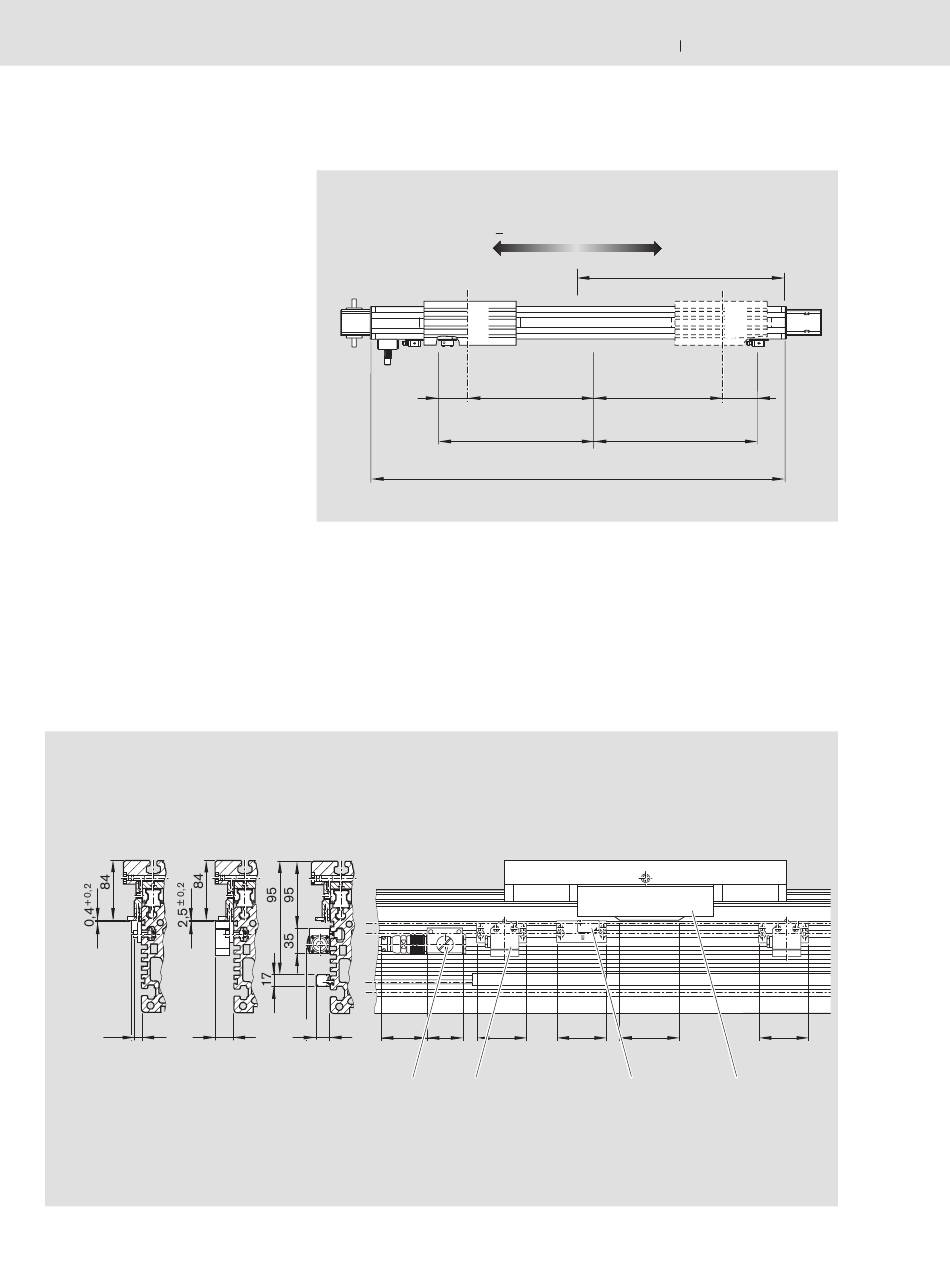

Anbaubeispiel
Beispiel für einen mechanischen Grenz-
schalter (vorausgesetzt Nullpunkt liegt
bei L/2):
Maximale Schaltdistanz =
= 0,5 x (Verfahrweg max.) – Überlauf
= 0,5 x Hub effektiv
Für einen sicheren Betrieb des Linear-
moduls muss der Überlauf größer als der
Bremsweg sein.
Empfohlene Standardbestückung:
– 2 mechanische Schalter
– 1 induktiver Schalter
Anbauplatten mit Schaltern in Nut schie-
ben und mit zwei Zylinderschrauben
fixieren.
16
26
20
Anbauseite
der Schalter:
links (L)
TM
rechts (R)
Überlauf
0,5 x Verfahrweg max.
Geringstmöglichen Schaltabstand be-
achten (bedingt durch Anbauplatten):
mechanisch-mechanisch = 62 mm
mechanisch-induktiv
= 49 mm
induktiv-induktiv
= 35 mm
20
65
50
33
Dose mit Stecker Schalter mechanisch
Linearmodule
+
Verfahrrichtung
0
0,5 x Hub effektiv
0,5 x Hub effektiv
0,5 x Verfahrweg max.
L
Die Schalter sowie Dose mit Stecker
werden in den oberen T-Nuten des
Hauptkörpers befestigt und durch eine
Schaltfahne am Tischteil betätigt.
71
71
80
Schalter induktiv
R310DE 2402 (2010.12)
L /2
TM
Überlauf
71
Schaltfahne
