Bosch Rexroth AG

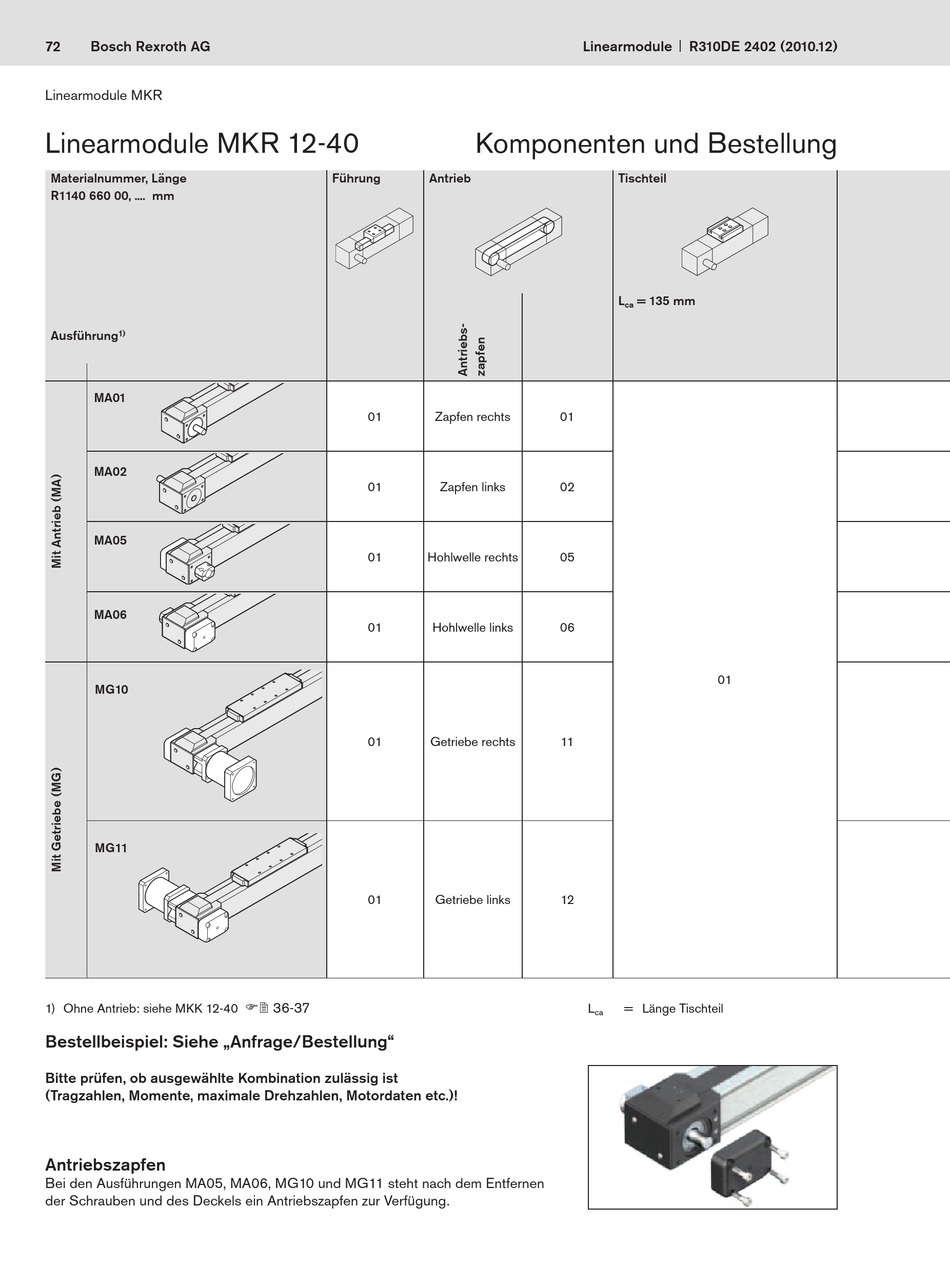

Linearmodule MKR
Linearmodule MKR 12-40
Materialnummer, Länge
R1140 660 00, .... mm
Aus führung
1)
MA01
MA02
MA05
MA06
MG10
MG11
1) Ohne Antrieb: siehe MKK 12-40
Bestellbeispiel: Siehe „Anfrage/Bestellung"
Bitte prüfen, ob ausgewählte Kombination zulässig ist
(Tragzahlen, Momente, maximale Drehzahlen, Motordaten etc.)!
Antriebszapfen
Bei den Ausführungen MA05, MA06, MG10 und MG11 steht nach dem Entfernen
der Schrauben und des Deckels ein Antriebszapfen zur Verfügung.
Führung
01
01
01
01
01
01
36-37
Linearmodule
Komponenten und Bestellung
Antrieb
Zapfen rechts
01
Zapfen links
02
Hohlwelle rechts
05
Hohlwelle links
06
Getriebe rechts
11
Getriebe links
12
L
ca
