Verbindungsplatten - REXROTH R310DE 2402 Handbuch

R310DE 2402 (2010.12) Linearmodule

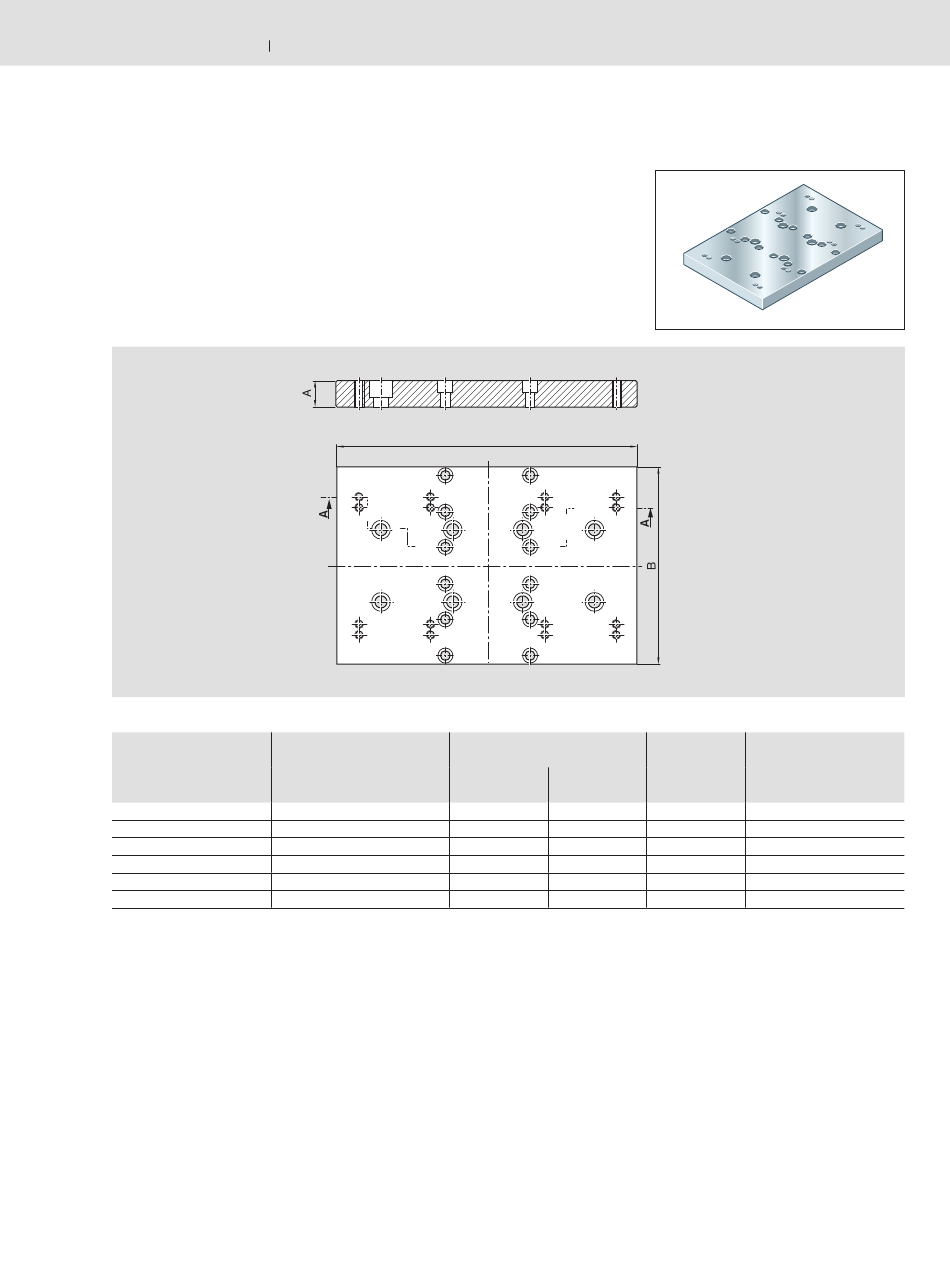

Verbindungsplatten

für Verbindungen von Linearmodulen
Aluminiumlegierung, eloxiert
Profilkennmaß Materialnummer
-65 / -65 R0391 210 57
-80 / -65 R0391 210 58
-110/ -80 R0391 210 02
-110/ -165 R0391 210 03
-145/ -110 R0391 210 61
-145/ -165 R0391 210 62
C
Maße
A B
(mm) (mm)
18 115
18 138
18 138
25 163
25 230
25 240
Bosch Rexroth AG
Schnitt A – A
Gewicht
C
(mm)
196
210
220
320
360
410
139
(kg)
1,20
1,45
1,50
3,50
5,60
6,70
