R310DE 2402 (2010.12)
Linearmodule
Schalteranbau MKK/MKR/MLR 15-65 bis 35-165

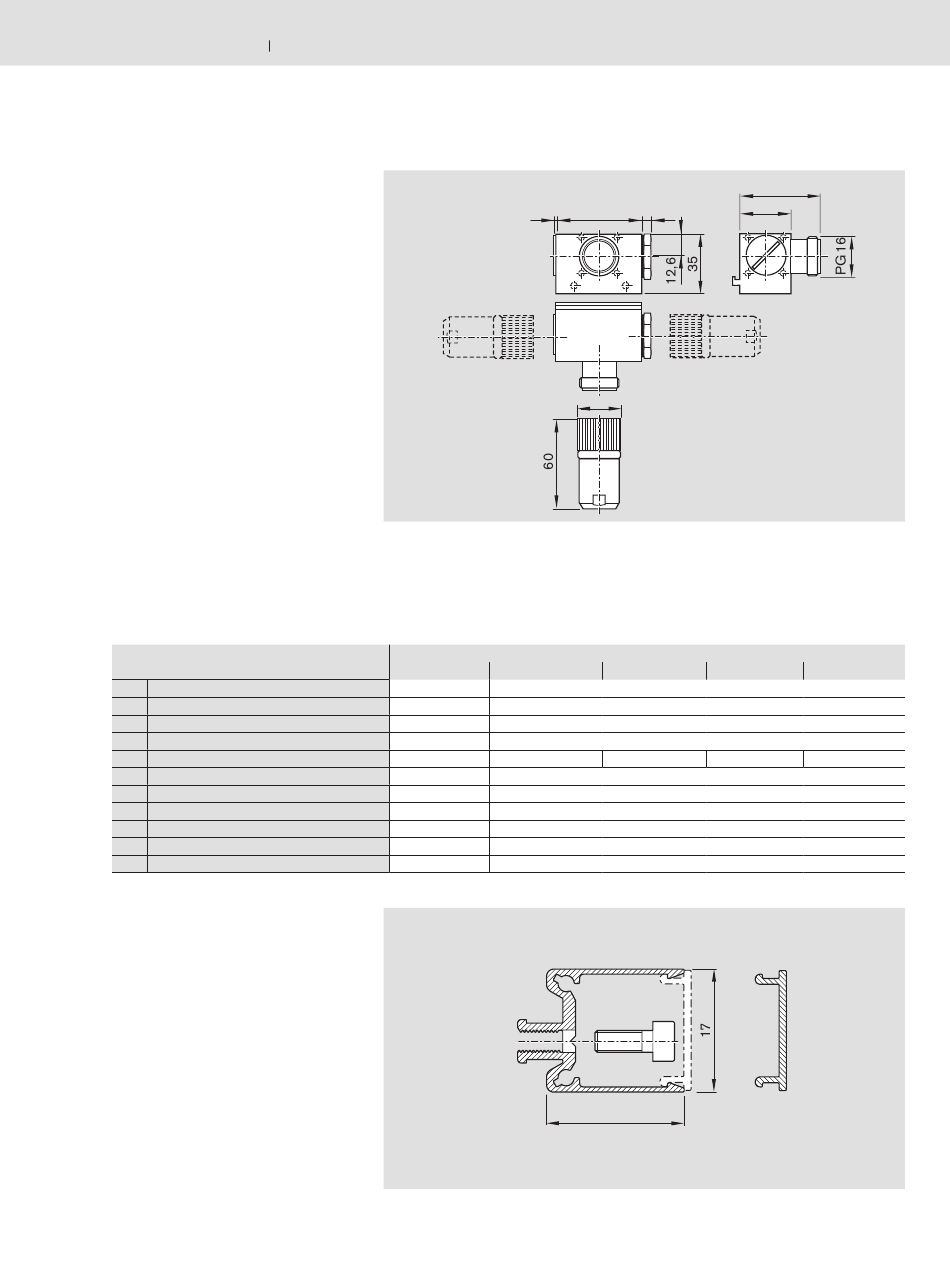

Dose-Stecker
• Die Dose auf der Seite mit den
meisten Schaltern anbringen.
(siehe Beispiel nächste Seite.)
Dose und Schalter sind nicht verdrahtet.
Die Schalterpositionen können so bei
der Inbetriebnahme optimiert werden.
Ein Stecker wird mitgeliefert.
Der Stecker ist in drei Richtungen mon-
tierbar (siehe Bild).
Bestellung der Schalter und
Anbauteile
Pos.
1
Dose-Stecker
2
Mechanischer Schalter mit Anbauteilen
Mechanischer Schalter allein
3
Induktiver Schalter
– Anbauteile ohne Schalter
– PNP Öffner
– NPN Öffner
– PNP Schließer
– NPN Schließer
4
Schaltwinkel
5
Kabelkanal
Kabelkanal
• Die Befestigung erfolgt in den
seitlichen Nuten des Hauptkörpers.
Befestigungsschrauben weiten das
Profil und sorgen für sicheren Halt
des Kabelkanals.
Lage der Nut siehe Tabellen „Komponen-
ten und Bestellung" und „Maßbilder".
Der Kabelkanal fasst maximal zwei Kabel
für mechanische Schalter und drei Kabel
für induktive Schalter.
Befestigungsschrauben und Kabeltüllen
werden mitgeliefert.
3
Profilkennmaß
-40
-65
R1175 601 02
R1175 001 53
R1175 001 51
R3453 040 16
R1175 001 52
R1175 001 52
R3453 040 01
R3453 040 01
R3453 040 02
R3453 040 02
R3453 040 03
R3453 040 03
R3453 040 04
R3453 040 04
R1175 001 50
R1175 001 50
R0396 620 18
R0396 620 17
Bosch Rexroth AG
30
50
4,5
Ø26
-80
-110
R1175 001 52
R1175 201 52
20
111
51
-165
R1175 001 52
