Bosch Rexroth AG
Verbindungssystem Linearmodule/Linearmodule
Verbindungselemente
Die Verbindungselemente aus hoch-
festen Aluminiumlegierungen haben
geringes Gewicht, belasten daher den
Aufbau nur gering und sind preiswert
durch Serienfertigung. Die Verbindungs-
wellen sind aus Stahl. Für die Montage

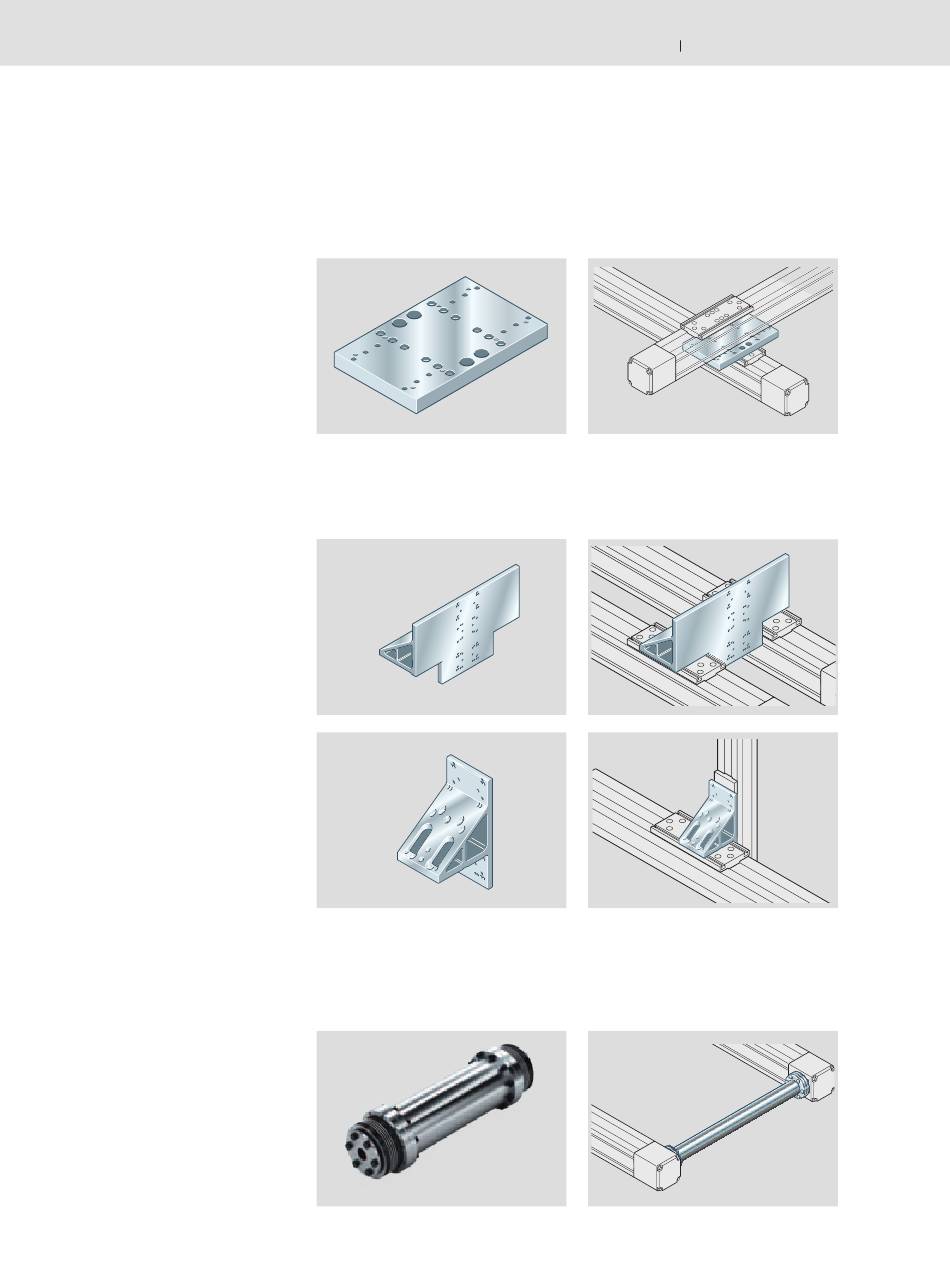

Platten
Verbindungsplatte
– rechtwinklige Verbindung
Linearmodul – Linearmodul
– Hauptkörper an Tischteil
– Aluminiumlegierung
Winkel
Verbindungswinkel für 3 Linear-
module
– parallele Verbindung
Linearmodul – Linearmodul
– Befestigung an Tischteilen
– Befestigung von Z-Achsen möglich
– Versteifung durch zusätzliche Rippen
Verbindungswinkel für 2 Linear-
module
– rechtwinklige Verbindung
Linearmodul – Linearmodul
– Tischteil an Tischteil
– Tischteil an Hauptkörper
– Aufbau direkt auf Tischteil
Verbindungswellen
– Parallelantrieb von Linearmodulen
– Verbindungswellen
– hohe Steifigkeit
– hohe Präzision
Maßzeichnungen der einzelnen Elemente
siehe „Maßbilder..."
der Platten und Winkel sind Tischteile
mit T-Nuten erforderlich.
Linearmodule
R310DE 2402 (2010.12)
