R310DE 2402 (2010.12)
Linearmodule

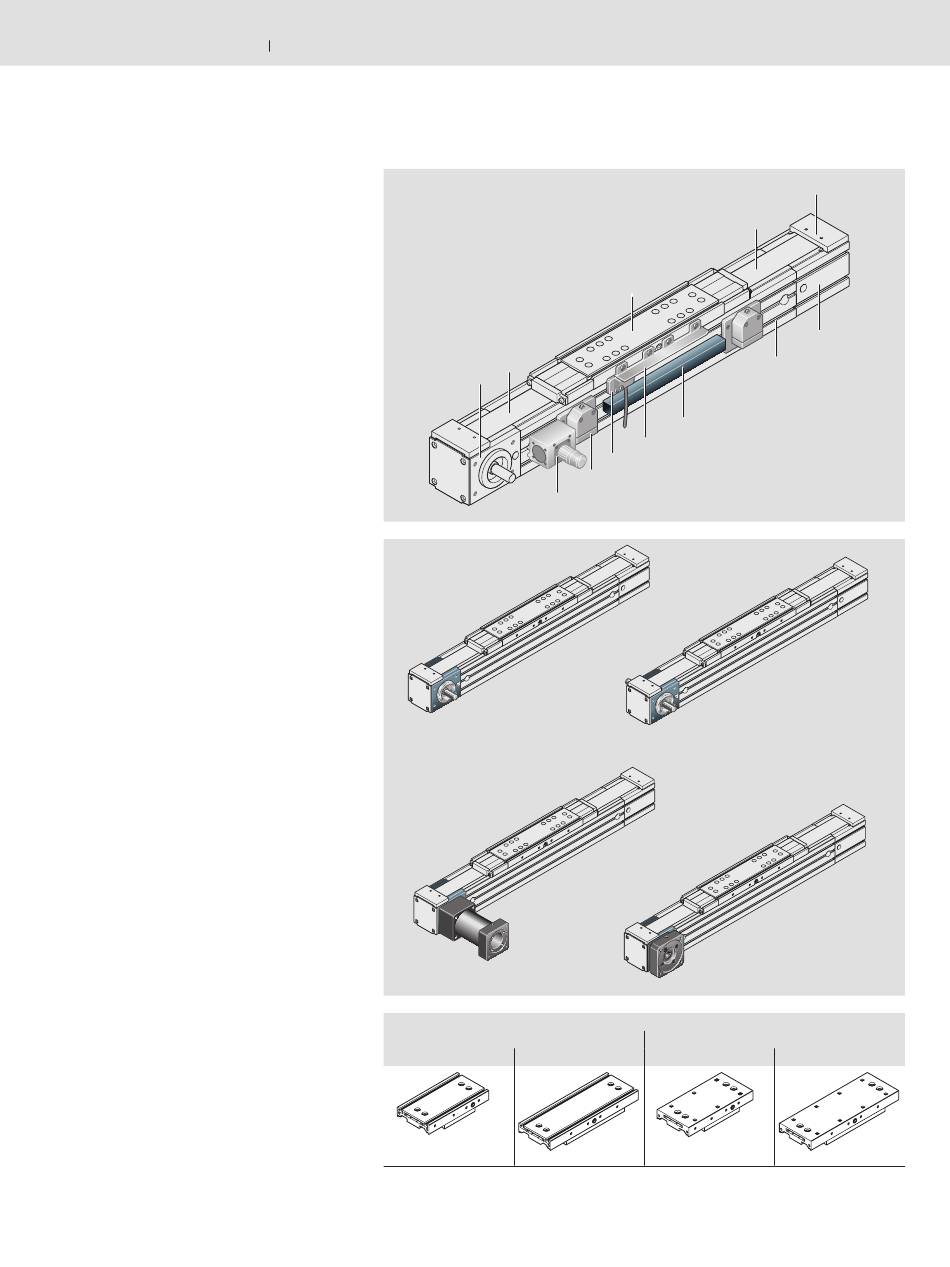

Aufbau
Aufbau
1 Endkopf Antriebsseite
2 Zahnriemen (unter Abdeckung)
3 Tischteil mit Führungswagen
4 Bandabdeckung
5 Bandhalterung
6 Endkopf Spannseite
7 Hauptkörper
Anbauteile:
8 Kabelkanal
9 Schaltwinkel
10 Induktiver Schalter
11 Mechanischer Schalter
12 Dose/Stecker
Ausführungen
MA01 und MA02
Mit Antrieb (MA), ohne Getriebe, i = 1,
Zapfen für Motoranbau rechts oder links.
MA03
Wie MA01 und MA02,
Zapfen für Motoranbau beidseitig.
MG01 und MG02
Mit Getriebe, Motoranbau über Flansch
und Steckhülse.
MG03 und MG04
Mit integriertem Getriebe, Motoranbau
über Flansch und Steckhülse.
Varianten Tischteil
Für MKR 20-80 und MKR 25-110
2
1
12
MA01 und MA02
MG01 und MG02
Tischteil
mit T-Nuten
kurz
lang
Bosch Rexroth AG
4
3
8
9
10
11
MA03
MG03 und MG04
mit Gewinden
kurz
59
5
6
7
lang
