R310DE 2402 (2010.12)
Linearmodule
Produktbeschreibung MKR
Herausragende Eigenschaften
Rexroth Linearmodule sind präzise, einbaufertige Führungs-
systeme mit hohen Leistungsmerkmalen bei kompakten
Abmessungen. Rexroth bietet ein günstiges Preis-Leistungs-
Verhältnis und kurze Lieferzeiten.
Aufbau
– Einbaufertige Linearmodule in beliebigen Längen bis L
– Äußerst kompaktes Aluminiumprofil mit integrierter
Rexroth Kugelschienenführungen
– Angetrieben mit Zahnriemen für Verfahrgeschwindigkeiten
bis 5 m/s
Anbauteile
– AC-Servomotor oder Schrittmotor mit Steuerungseinheiten
– Getriebe mit unterschiedlichen Untersetzungen
– Schalter (induktiv und mechanisch)
– Dose und Stecker
– Kabelkanal aus Aluminiumprofil
Weitere Highlights
– Spaltdichtung und Führung des Zahnriemens durch das
Aluminiumprofil. Dieses Dichtsystem zeichnet sich durch
Wartungs freiheit aus.
– Abdeckung bei MKR 20-80 und MKR 25-110 durch
nichtrostendes Stahlband (auch ohne Abdeckung
lieferbar)
– Endkopf Spannseite: Mit integriertem Riemenspannsy-
max
stem. Das Riemenumlenksystem ist mit lebensdauerge-
schmierten Kugellagern ausgestattet.
– Befestigung von Aufbauten: Mit T-Nuten oder Gewinden
im Tischteil
– Zentrale Nachschmiermöglichkeit des Rexroth Kugel-
schienenführungssystems von beiden Seiten; Zentral-
schmierung nur für Fettschmierung geeignet.
– Wartungsfreier digitaler Drehstrom-Servoantrieb mit
integrierter Bremse und angebautem Feedback
– Durch verschiedene Untersetzungen kann eine optimale
Anpassung der Fremdmasse zur Motorträgheit realisiert
werden.
Das Planetengetriebe kann im Riemen-Antriebsrad inte-
griert oder als Vorsatzgetriebe montiert werden. Hieraus
ergibt sich ein hochdynamischer Antrieb.

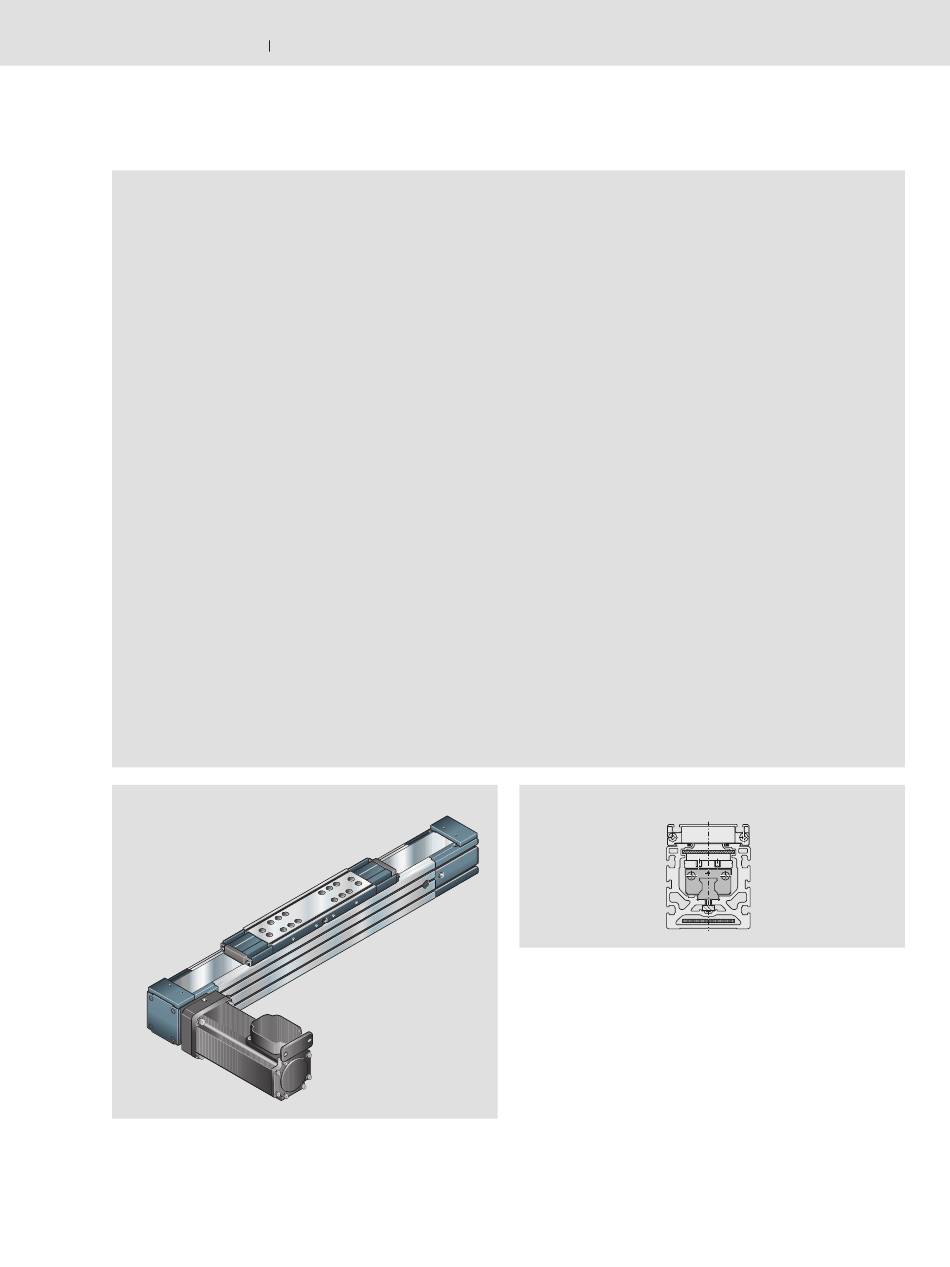

Linearmodule mit einer Kugelschienenführung
und Zahnriementrieb
Das integrierte, spielfreie Rexroth Schienenführungssystem
ermöglicht durch hohe Tragzahlen und optimalen Ablauf die
Bewegung von großen Massen bei hoher Geschwindigkeit.
Bosch Rexroth AG
MKR
11
