24
Bosch Rexroth AG
Linearmodule MKK

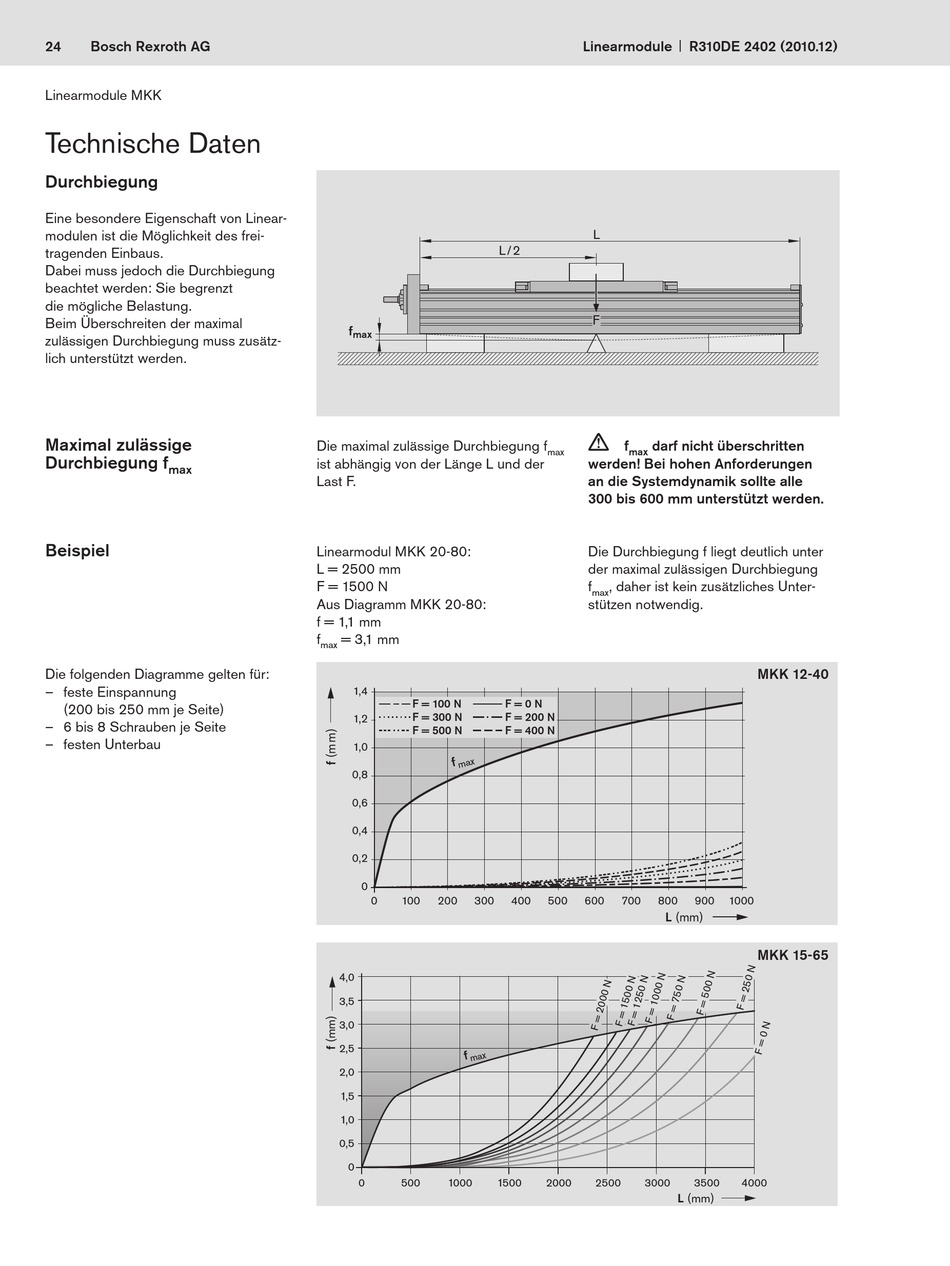

Technische Daten
Durchbiegung
Eine besondere Eigenschaft von Linear-
modulen ist die Möglichkeit des frei-
tragenden Einbaus.
Dabei muss jedoch die Durchbiegung
beachtet werden: Sie begrenzt
die mögliche Belastung.
Beim Über schreiten der maximal
zulässigen Durchbiegung muss zusätz-
lich unterstützt werden.
Maximal zulässige
Durchbiegung f
max
Beispiel
Die folgenden Diagramme gelten für:
– feste Einspannung
(200 bis 250 mm je Seite)
– 6 bis 8 Schrauben je Seite
– festen Unterbau
f
max
Die maximal zulässige Durchbiegung f
ist abhängig von der Länge L und der
Last F.
Linearmodul MKK 20-80:
L = 2500 mm
F = 1500 N
Aus Diagramm MKK 20-80:
f = 1,1 mm
f
= 3,1 mm
max
1,4
F = 100 N
F = 300 N
1,2
F = 500 N
1,0
0,8
0,6
0,4
0,2
0
0
100
200
300
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
0
500
1000
Linearmodule
L
L / 2
F
c
f
darf nicht überschritten
max
max
werden! Bei hohen Anforderungen
an die Systemdynamik sollte alle
300 bis 600 mm unterstützt werden.
Die Durchbiegung f liegt deutlich unter
der maximal zulässigen Durchbiegung
f
, daher ist kein zusätzliches Unter-
max
stützen notwendig.
F = 0 N
F = 200 N
F = 400 N
400
500
600
700
800
L (mm)
1500
2000
2500
3000
R310DE 2402 (2010.12)
MKK 12-40
900
1000
MKK 15-65
3500
4000
L (mm)
