R310DE 2402 (2010.12)
Linearmodule

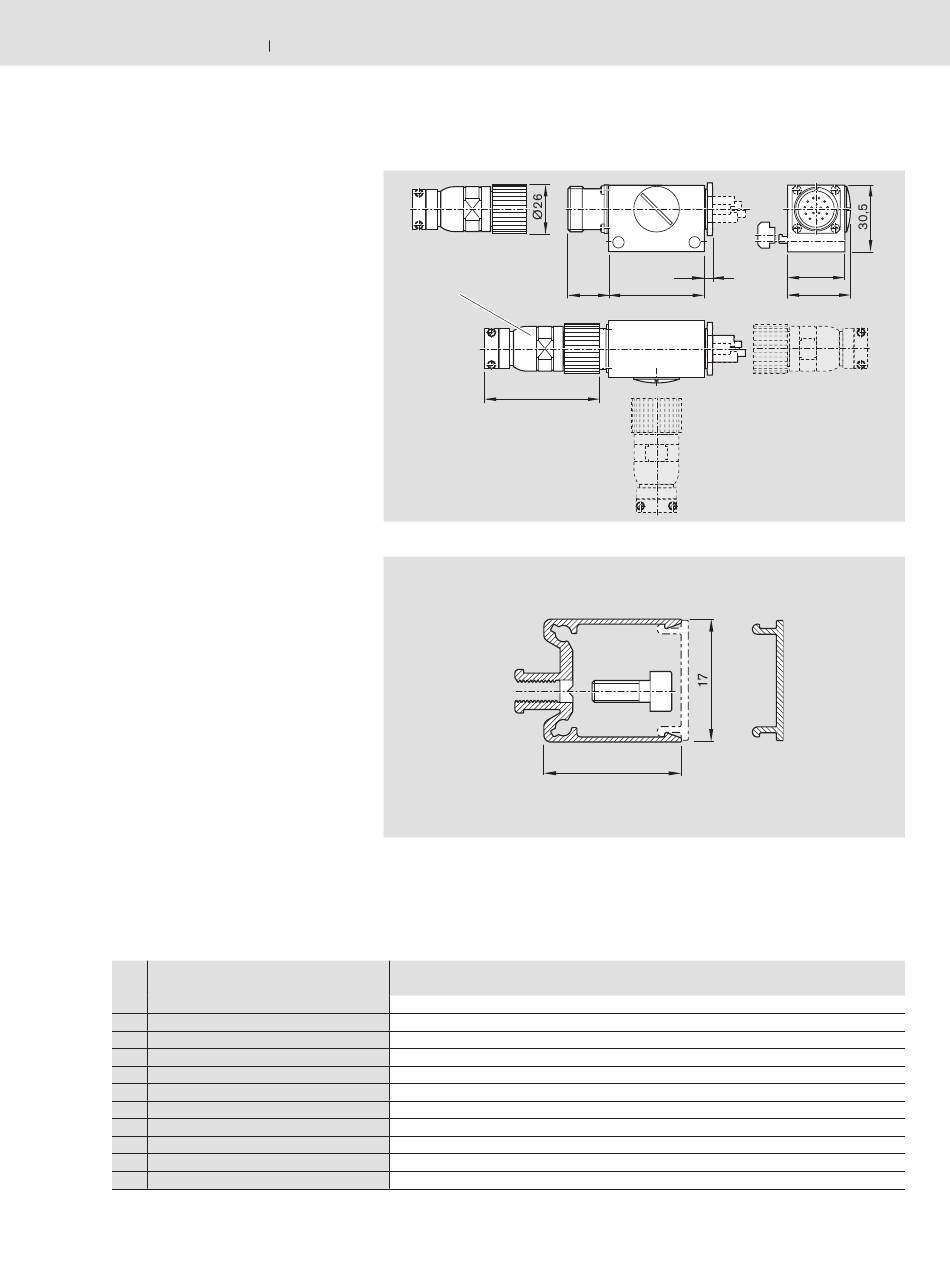

Dose und Stecker
• Die Dose auf der Seite mit den
meisten Schaltern anbringen.
Dose und Stecker haben 16 Pole.
Dose und Schalter sind nicht verdrahtet.
Die Schalterpositionen können so bei
der Inbetriebnahme optimiert werden.
Ein Stecker wird mitgeliefert.
Der Stecker ist in drei Richtungen
montierbar (siehe Bild).
Kabelkanal
• Die Befestigung erfolgt in den
seitlichen Nuten des Hauptkörpers.
Befestigungsschrauben weiten das
Profil und sorgen für sicheren Halt
des Kabelkanals.
Lage der Nut siehe Tabellen „Komponen-
ten und Bestellung" und „Maßbilder".
Der Kabelkanal fasst maximal zwei Kabel
für mechanische Schalter und drei Kabel
für induktive Schalter.
Befestigungsschrauben und Kabeltüllen
werden mitgeliefert.
Bestellung der Schalter und
Anbauteile
Pos.
1
Dose-Stecker
2
Mechanischer Schalter mit Anbauteilen
Mechanischer Schalter allein
3
Induktiver Schalter
– Anbauteile ohne Schalter
– PNP Öffner
– NPN Öffner
– PNP Schließer
– NPN Schließer
4
Schaltfahne
5
Kabelkanal
16-poliger
Stecker
60
Profilkennmaß
-145
R1175 001 53
R1175 201 51
R3453 040 16
R1175 201 50
R3453 040 01
R3453 040 02
R3453 040 03
R3453 040 04
R1175 001 50
R0396 620 17
Bosch Rexroth AG
4,5
21,5
50
20
123
27,5
30,5
