R310DE 2402 (2010.12)
Linearmodule

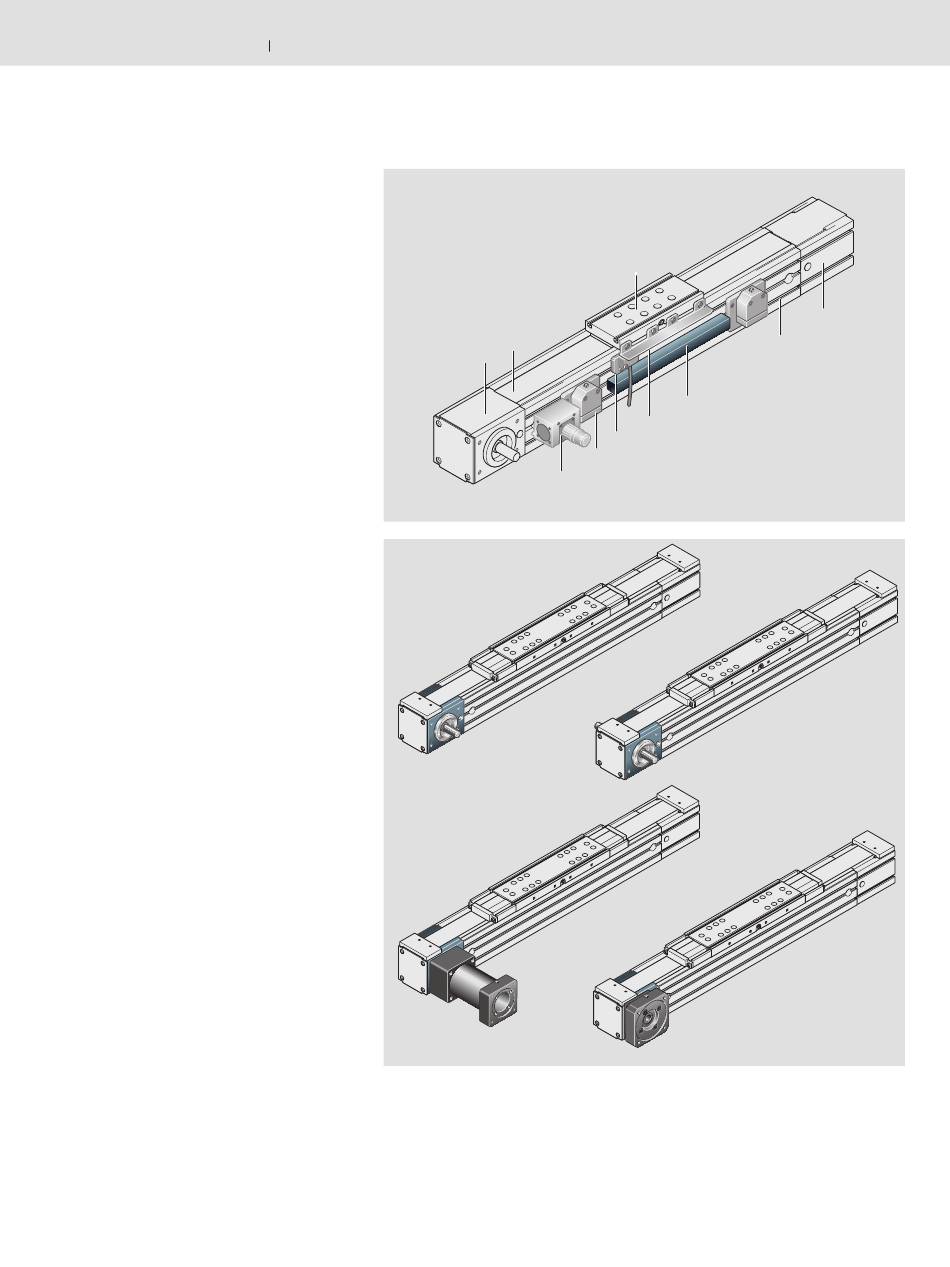

Aufbau
Aufbau
1 Endkopf Antriebsseite
2 Zahnriemen
3 Tischteil mit Führungswagen
4 Endkopf Spannseite
5 Hauptkörper
Anbauteile:
6 Kabelkanal
7 Schaltwinkel
8 Induktiver Schalter
9 Mechanischer Schalter
10 Dose/Stecker
Ausführungen
MA01 und MA02
Mit Antrieb (MA), ohne Getriebe, i = 1,
Zapfen für Motoranbau rechts oder links.
MA03
Wie MA01 und MA02,
Zapfen für Motoranbau beidseitig.
MG01 und MG02
Mit Getriebe, Motoranbau über Flansch
und Steckhülse.
MG03 und MG04
Mit integriertem Getriebe, Motoranbau
über Flansch und Steckhülse.
2
1
10
MA01 und MA02
MG01 und MG02
Bosch Rexroth AG
3
6
7
8
9
MG03 und MG04
93
4
5
MA03
