146
Bosch Rexroth AG
Linearmodule
Befestigung
Allgemeine Hinweise

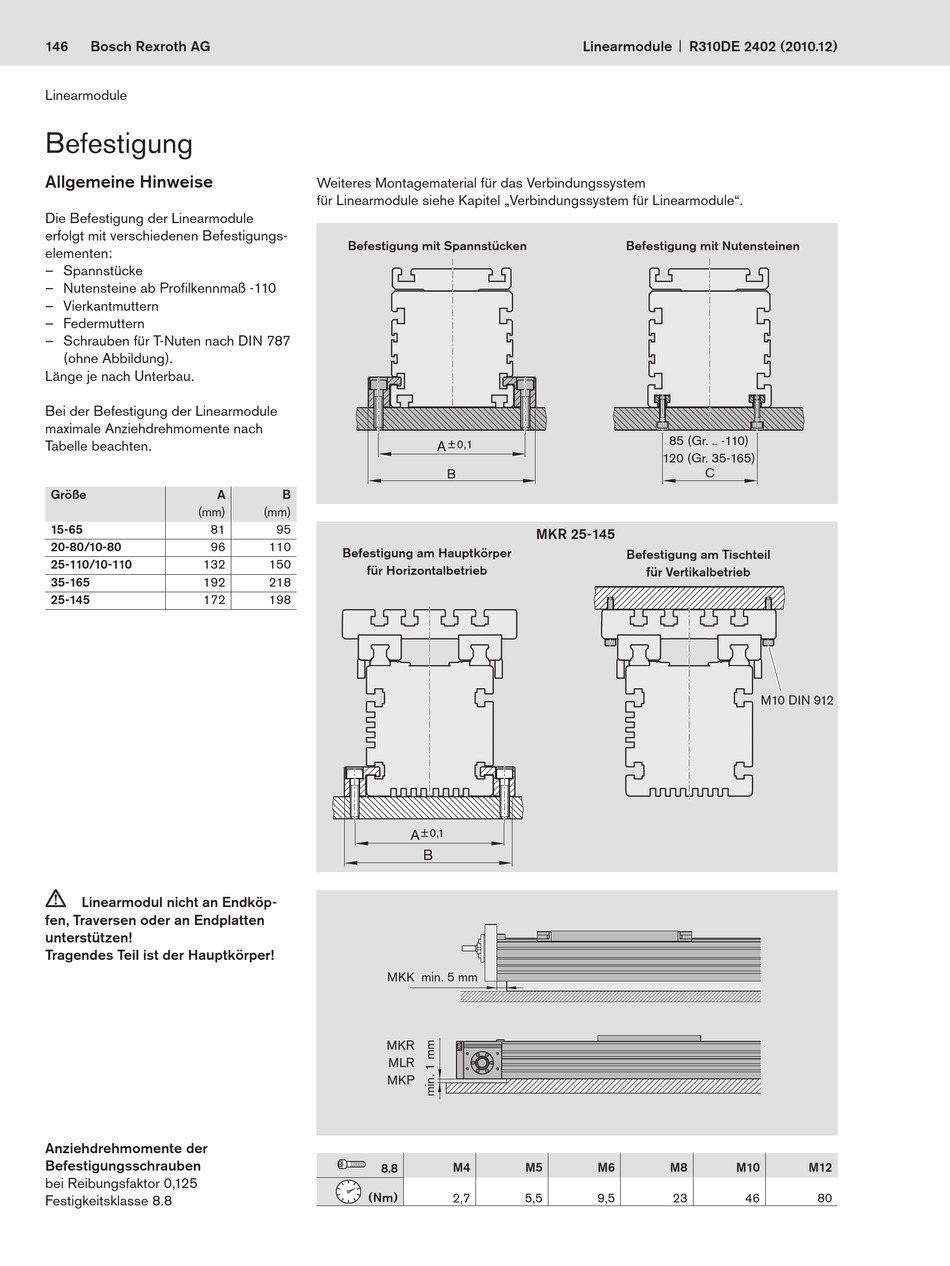

Die Befestigung der Linearmodule
erfolgt mit verschiedenen Befestigungs-
elementen:
– Spannstücke
– Nutensteine ab Profilkennmaß -110
– Vierkantmuttern
– Federmuttern
– Schrauben für T-Nuten nach DIN 787
(ohne Abbildung).
Länge je nach Unterbau.
Bei der Befestigung der Linearmodule
maximale Anziehdrehmomente nach
Tabelle beachten.
Größe
A
(mm)
15-65
81
20-80/10-80
96
25-110/10-110
132
35-165
192
25-145
172
c
Linearmodul nicht an Endköp-
fen, Traversen oder an Endplatten
unterstützen!
Tragendes Teil ist der Hauptkörper!
Anziehdrehmomente der
Befestigungsschrauben
bei Reibungsfaktor 0,125
Festigkeitsklasse 8.8
Weiteres Montagematerial für das Verbindungssystem
für Linearmodule siehe Kapitel „Verbindungssystem für Linearmodule".
Befestigung mit Spannstücken
A
B
(mm)
95
110
Befestigung am Hauptkörper
150
für Horizontalbetrieb
218
198
A
± 0,1
B
MKK
min. 5 mm
MKR
MLR
MKP
8.8
(Nm)
Linearmodule
Befestigung mit Nutensteinen
± 0,1
B
MKR 25-145
Befestigung am Tischteil
M4
M5
M6
2,7
5,5
9,5
R310DE 2402 (2010.12)
85 (Gr. .. -110)
120 (Gr. 35-165)
C
für Vertikalbetrieb
M10 DIN 912
M8
M10
M12
23
46
80
