136
Bosch Rexroth AG
Verbindungssystem Linearmodule/Linearmodule

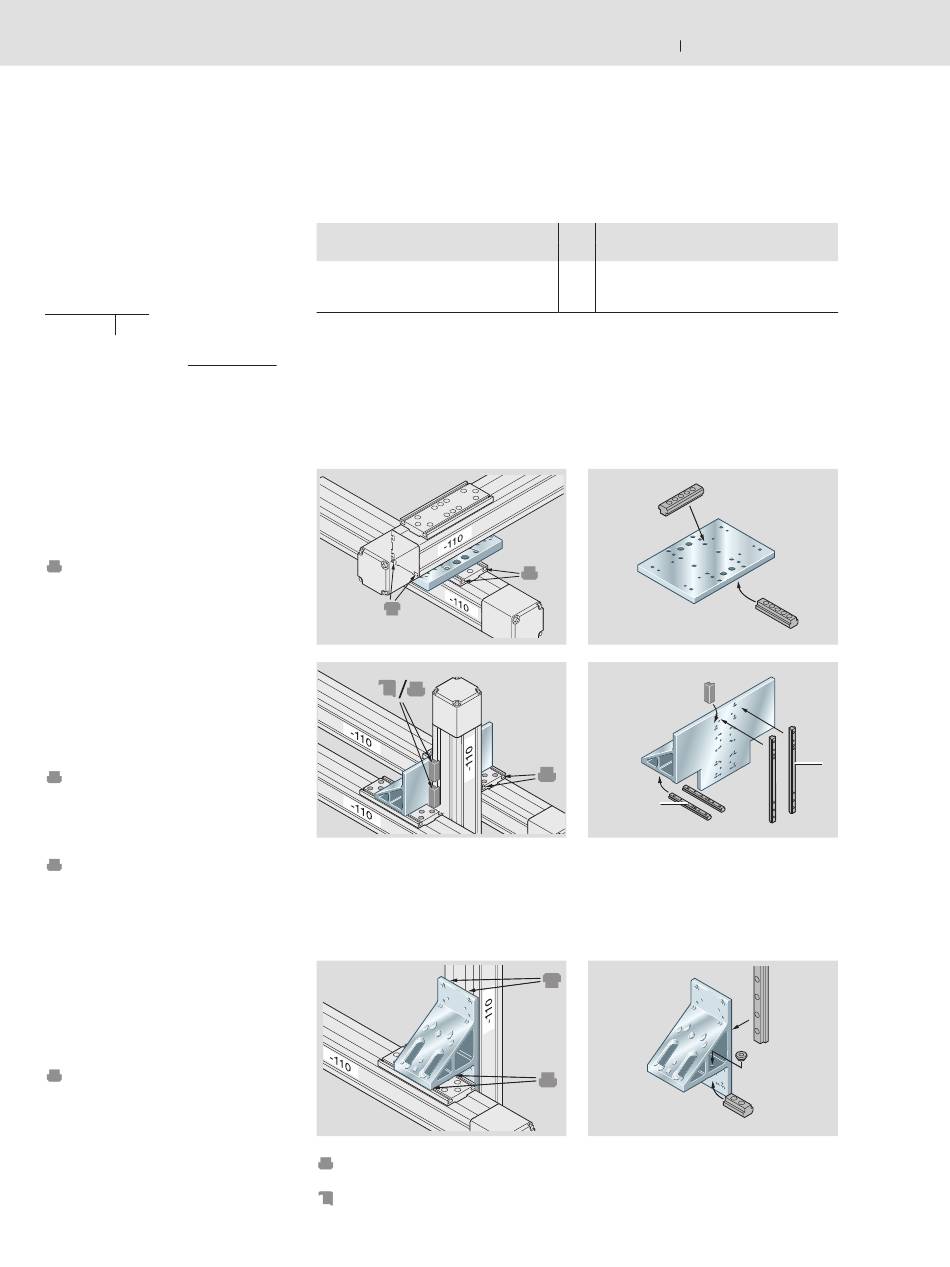

Aufbau von Verbindungen
Aufbau von Verbindungen mit
Rexroth Montagematerial
Kennzeichnungssystem für Material-
nummern (Beispiel):
Verbindungsplatte
R0391 210 03
Materialnummer Einzelteil
Baugruppe komplett: R0391 200 00
Materialnummer der kompletten Bau-
gruppe inklusive Montagematerial (hier:
inklusive Gewindeleisten und Schrauben
nach DIN)
Verbindungsplatte
R0391 210 02
Baugruppe komplett: R0391 200 03
Befestigung mit Gewindeleisten.
Verbindungswinkel
R0391 140 11
– am Tischteil mit Gewindeleisten
Baugruppe komplett: R0391 100 69
Gewindeleisten (1) + (2) fixierbar.
– am Hauptkörper mit Spann stücken
Baugruppe komplett: R0391 100 70
Gewindeleisten (1) fixierbar.
Verbindungswinkel
R0391 140 08
– am Tischteil mit Gewindeleisten
Baugruppe komplett: R0391 100 53
Gewindeleisten (1) + Nutensteine
(2) mit Gewindestiften fixierbar.
Symbole
Verbindung
von Linearmodul
MKK 25-110
MKR 25-110
MLR 10-110
Gewindeleiste oder Nutenstein
Spannstück
Linearmodule
R310DE 2402 (2010.12)
mit Linearmodul
MKK 25-110
>
MKR 25-110
MLR 10-110
1
2
